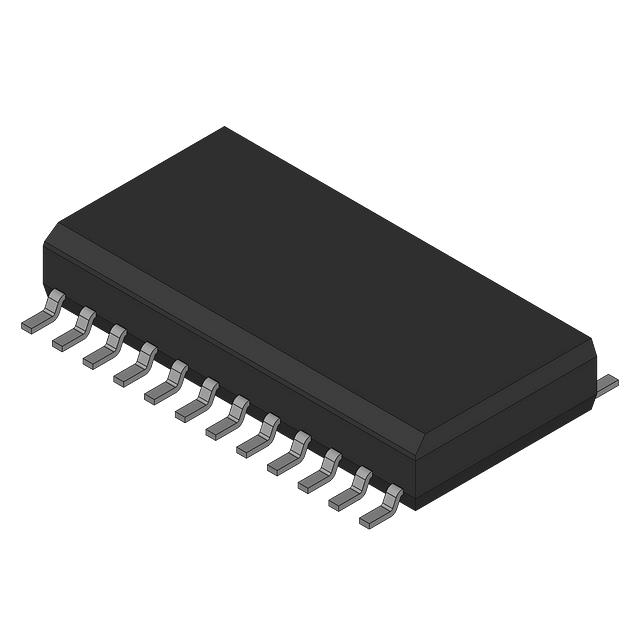

6116SA15SOG

产品分类: 静态随机存储器(SRAM)
产品描述: 16Kb (2K x 8) 2 k x 8 4.5V 105mA 5.5V Parallel SOIC-24 贴片安装 15.4mm*7.6mm*2.34mm
供应商型号: CY-6116SA15SOG
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 6116SA15SOG

6116SA15SOG概述


    产品简介


    IDT6116SA/LA 是一款高性能、高可靠性静态RAM(SRAM),容量为16,384位,组织形式为2K x 8位。该产品采用先进的CMOS工艺制造,适用于军事、商业及工业温度范围。IDT6116SA/LA具有低功耗、高速访问和芯片选择时间、电池备份操作等特点,非常适合于对速度和可靠性要求极高的系统中使用。

    技术参数


    以下是IDT6116SA/LA的主要技术规格和性能参数:
    - 工作温度范围:
    - 军用:-55°C 到 +125°C
    - 工业:-40°C 到 +85°C
    - 商用:0°C 到 +70°C
    - 输入/输出电平:
    - 输入高电压:2.2V 到 VCC+0.5V
    - 输入低电压:-0.5V 到 0.8V
    - 电源电流:
    - 操作供电电流(CS < VIL,输出打开):
    - 最大值:105mA(SA型)
    - 最大值:95mA(LA型)
    - 动态操作供电电流(CS < VIL,输出打开):
    - 最大值:150mA(SA型)
    - 最大值:120mA(LA型)
    - 备用供电电流(CS > VIH,输出打开):
    - 最大值:40mA(SA型)
    - 最大值:35mA(LA型)
    - 其他参数:
    - 最大读周期时间(tRC):15ns
    - 地址访问时间(tAA):15ns
    - 芯片选择访问时间(tACS):15ns

    产品特点和优势


    IDT6116SA/LA具备多种独特功能和优势:
    - 高速访问:最短读周期时间为15ns,适用于需要快速响应的应用场景。
    - 低功耗:在备用模式下,电流消耗低至1µW到4µW,适合节能应用。
    - 电池备份操作:LA版本支持电池备份操作,确保数据不丢失。
    - 兼容性:所有输入输出均与TTL兼容,易于集成。
    - 静态操作:无需时钟或刷新,简化系统设计。

    应用案例和使用建议


    应用案例
    - 军用系统:由于其广泛的温度范围和高性能,IDT6116SA/LA是军用系统中理想的存储器选择。
    - 工业控制:在工业自动化和控制系统中,它可作为高速缓存或数据存储单元使用。
    - 商业应用:适合用于需要高可靠性的商用电子产品中,如网络路由器、服务器等。
    使用建议
    - 在设计系统时,考虑到其高速访问和低功耗的特点,可以减少系统的延迟并提高能效。
    - 对于工业和商业应用,优先选择标准功率型号以获得更好的温度适应性。
    - 在极端环境下(如高温或低温),推荐使用LA版本的IDT6116,以确保数据的安全保存。

    兼容性和支持


    IDT6116SA/LA的设计使其可以与各种TTL兼容的电路板和其他设备无缝连接。厂商提供全面的技术支持,包括但不限于:
    - 技术支持热线:800-345-7015 或 408-284-8200
    - 官方网站:www.idt.com
    - 文档和资源:提供详细的技术手册、数据表及应用指南

    常见问题与解决方案


    1. 问:产品出现频繁复位怎么办?
    - 解决方案:检查系统电源稳定性,确保供电稳定;如果使用LA版本,请检查电池状态,确保电池正常供电。

    2. 问:数据访问速度慢如何处理?
    - 解决方案:检查地址设置时间和读取周期时间,确认未超过规定值;检查地址和数据总线上的干扰信号,避免噪声干扰。
    3. 问:产品功耗过高怎么办?
    - 解决方案:考虑使用LA版本的低功耗型号;确认系统的功耗管理设置,确保在合适的时间进入低功耗模式。

    总结和推荐


    综上所述,IDT6116SA/LA是一款出色的高性能静态RAM,适用于多种环境下的应用需求。其高速访问能力、低功耗特性以及广泛的温度适用范围使其在市场上具有很强的竞争力。对于需要高可靠性和快速响应的应用场合,强烈推荐使用IDT6116SA/LA。
    如果您对IDT6116SA/LA有任何疑问或需要更多技术支持,欢迎联系厂商获取帮助。

6116SA15SOG参数

参数
最大供电电流 105mA
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 2 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 16Kb (2K x 8)
长*宽*高 15.4mm*7.6mm*2.34mm
通用封装 SOIC-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

6116SA15SOG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

6116SA15SOG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 6116SA15SOG 6116SA15SOG数据手册

6116SA15SOG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.7762 ¥ 31.3585
50+ $ 3.6134 ¥ 30.8083
100+ $ 3.5483 ¥ 30.5332
300+ $ 3.5157 ¥ 30.2582
500+ $ 3.4832 ¥ 29.9831
1000+ $ 3.3855 ¥ 28.6077
5000+ $ 3.3855 ¥ 28.6077
库存: 66
起订量: 32 增量: 1
交货地:
最小起订量为:25
合计: ¥ 783.96
