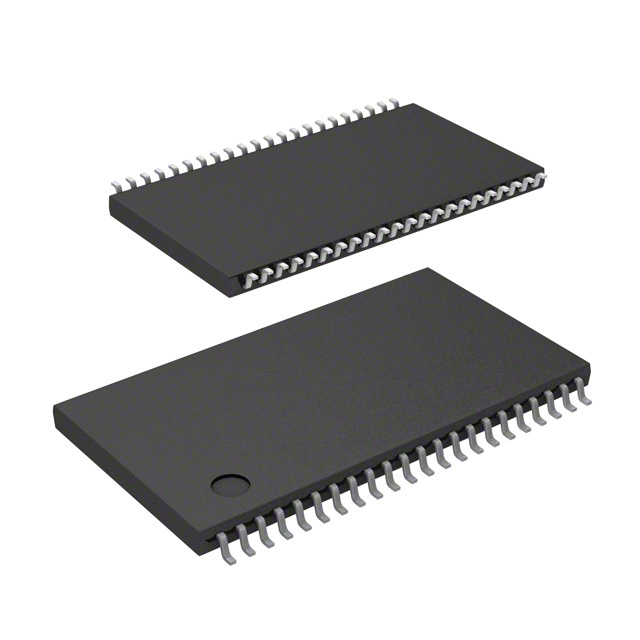

71V416S10PHG8

产品分类: 静态随机存储器(SRAM)
产品描述: 4Mb (256K x 16) 256 k x 16 3V 200mA 3.6V Parallel 16bit TSOP-44 贴片安装,黏合安装 18.41mm*10.16mm*1mm
供应商型号: 3263066
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V416S10PHG8

71V416S10PHG8概述


    产品简介


    IDT71V416:高密度高速静态随机存取存储器
    IDT71V416是一款高性能的256K x 16位高速静态随机存取存储器(SRAM)。该器件采用先进的高密度CMOS工艺制造,特别适用于各种商业和工业应用场合。由于采用了先进的电路设计技术,该存储器具有出色的性能和成本效益,可广泛应用于嵌入式系统、计算机内存扩展等领域。

    技术参数


    - 存储容量:4,194,304位,即256K x 16位
    - 访问时间和循环时间:10/12/15纳秒(商用和工业)
    - 供电电压:3.3V
    - 封装形式:44引脚SOJ,44引脚TSOP Type II,48球格栅阵列
    - 工作温度范围:商用:0°C 至 +70°C;工业:-40°C 至 +85°C
    - 功耗:动态工作电流170至200mA,动态待机电流40至70mA
    - 输入输出电平:LVTTL兼容
    - 地址线和数据线:18位地址线,16位双向数据线
    - 时序参数:读周期时间10至15纳秒,写周期时间10至15纳秒

    产品特点和优势


    IDT71V416在多个方面具备显著的优势,具体如下:
    - 高速度:支持最低10纳秒的读取速度和15纳秒的最大读取速度,确保快速的数据访问和处理。
    - 低功耗:采用低功耗设计,动态工作电流低至170mA,动态待机电流低至40mA。
    - 兼容性:LVTTL兼容的输入输出电平确保与其他逻辑器件的顺畅连接。
    - 可靠性:采用高可靠性CMOS工艺,保证长时间稳定运行。
    - 多功能接口:集成多个控制信号(如CS、OE、WE),便于灵活控制读写操作。

    应用案例和使用建议


    应用案例
    IDT71V416常用于嵌入式系统、计算机内存扩展等场合,特别适合需要高速数据传输的应用。例如,在通信设备、工业自动化控制系统和高端消费电子产品中都有广泛应用。
    使用建议
    1. 时序管理:确保所有时序信号正确同步,特别是在高速读写操作时。
    2. 电源供应:保持稳定的3.3V电源供应,以避免由于电压波动导致的错误。
    3. 信号完整性:注意信号线长度匹配,避免信号干扰。

    兼容性和支持


    IDT71V416与其他大多数CMOS逻辑器件兼容,且具有标准的44引脚SOJ和44引脚TSOP封装。对于具体应用需求,可根据产品文档中的详细说明进行选择。厂商提供详尽的技术支持,包括产品文档、在线资源和技术支持热线,确保用户能够顺利使用并优化该存储器。

    常见问题与解决方案


    1. 问:如何确认器件是否正常工作?
    - 答:可以通过简单的读取测试验证器件的功能,如通过微控制器向器件发送读取命令并读回数据。确保读回数据与发送的数据一致即可确认正常工作。
    2. 问:如何降低功耗?
    - 答:可以通过减少活动时间和降低工作频率来降低功耗。此外,保持稳定的电源供应也有助于降低功耗。
    3. 问:器件工作时的噪声如何控制?
    - 答:可以通过合理的布线布局和屏蔽措施减少电磁干扰。同时,确保芯片的接地良好也非常重要。

    总结和推荐


    IDT71V416以其卓越的速度、低功耗和高可靠性在众多应用场合表现出色。针对高速数据处理和存储需求,特别是对可靠性和性能要求较高的应用,推荐选用IDT71V416。无论是商业还是工业环境,它都能为用户提供可靠的存储解决方案。

71V416S10PHG8参数

参数
最小工作供电电压 3V
组织 256 k x 16
数据总线宽度 16bit
接口类型 Parallel
存储容量 4Mb (256K x 16)
最大供电电流 200mA
最大时钟频率 -
最大工作供电电压 3.6V
长*宽*高 18.41mm*10.16mm*1mm
通用封装 TSOP-44
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

71V416S10PHG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V416S10PHG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V416S10PHG8 71V416S10PHG8数据手册

71V416S10PHG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 78.3536
10+ ¥ 73.13
25+ ¥ 71.8241
50+ ¥ 71.8241
100+ ¥ 70.5183
250+ ¥ 70.5183
库存: 1271
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 78.35
