首页  >  产品百科  >  74ALVCH32245BFG8

74ALVCH32245BFG8

产品描述: 三态 4 8 2.7V 3.6V 24mA Non-Inverting,Transceiver 24mA CABGA-96 贴片安装,黏合安装 13.5mm*5.5mm*1.4mm
供应商型号: Q-74ALVCH32245BFG8
供应商: 期货订购
标准整包数: 3000

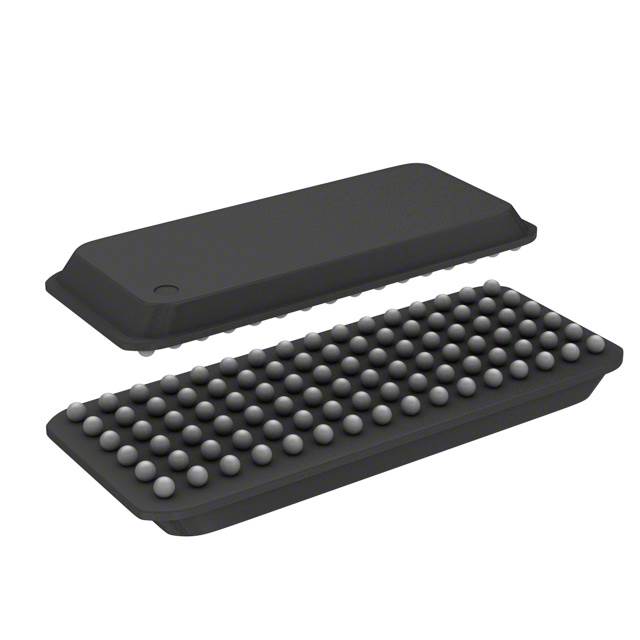

RENESAS ELECTRONICS 缓冲器/驱动器/收发器 74ALVCH32245BFG8

74ALVCH32245BFG8概述

    IDT74ALVCH32245:3.3V CMOS 32位总线收发器

    1. 产品简介


    IDT74ALVCH32245 是一款采用先进的双金属CMOS技术设计的32位总线收发器。这款高效率低功耗的设备专为在两个总线(A和B)之间进行异步通信而设计。IDT74ALVCH32245 支持高达±24mA的高输出驱动能力,非常适合需要承受重负载的应用场景。此产品广泛应用于3.3V高速系统以及3.3V及更低电压的计算系统中。

    2. 技术参数


    - 温度范围: 工业级温度范围,支持从-40°C到+85°C的操作环境。
    - 供电电压: 支持三种供电电压范围:正常范围3.3V±0.3V;扩展范围2.7V至3.6V;标准范围2.5V±0.2V。
    - 输出延迟: 传播延迟(tPLH/tPHL)在2.7V供电时最小值为1ns,最大值为3.6ns。
    - 电源电流: 静态电流典型值为40μA,过载情况下的最大值为100μA。
    - 电容特性: 输出电容(COUT)典型值为7pF,输入电容(CIN)典型值为5pF。
    - 逻辑电平: 输入高电平电压(VIH)和低电平电压(VIL)分别根据不同的供电电压范围进行调整。
    - 电源钳位电流: 连续钳位电流最大为±50mA。
    - 输出电压: 高电平(VOH)和低电平(VOL)分别具有不同的输出电压范围。
    - 方向控制和使能: 具备方向控制(xDIR)和输出使能(xOE)引脚,以实现数据传输的方向控制和三态输出。

    3. 产品特点和优势


    IDT74ALVCH32245 的核心特点是它的“Bus-Hold”特性,可以保持输入的最后状态,无需外部上拉/下拉电阻。此外,它具备高输出驱动能力(±24mA),非常适合重负载的应用场景。该器件还提供了高可靠性,通过ESD测试(大于2000V)并支持宽广的电压范围,使其成为多种工业应用的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 用于服务器和存储系统的多通道通信,以确保可靠的数据传输。
    - 在嵌入式系统中作为关键组件,处理高速异步数据传输任务。
    使用建议:
    - 确保供电电压稳定在指定范围内,以避免因电压波动导致的不稳定。
    - 在应用中合理设置方向控制和输出使能,以实现最佳的数据流控制。
    - 由于具备Bus-Hold特性,减少对外部电阻的需求,简化电路设计。

    5. 兼容性和支持


    IDT74ALVCH32245 具有广泛的电压兼容性,支持3.3V和2.7V至3.6V的供电电压范围,适合多种系统集成。制造商提供全面的技术支持,包括销售和技术咨询热线,以及官网上的资源中心。

    6. 常见问题与解决方案


    - 问题: 如何确保设备的可靠性?
    - 解决方案: 使用时务必保证供电电压在额定范围内,并通过适当的热管理和散热措施维持稳定的工作温度。
    - 问题: 如何处理高负载情况?
    - 解决方案: 在高负载情况下,适当增加供电电压并优化电路布局以减轻功耗。

    7. 总结和推荐


    总体而言,IDT74ALVCH32245是一款高效率且可靠的产品,适用于多种工业和商业应用场合。它在数据传输方面表现出色,同时具有出色的热稳定性和广泛的电压兼容性。如果你正在寻找一款能够应对严苛环境和高负载需求的32位总线收发器,IDT74ALVCH32245将是理想的选择。

74ALVCH32245BFG8参数

参数
最大工作供电电压 3.6V
极性 -
Iq-静态电流 -
每元件位数 8
逻辑功能 Non-Inverting,Transceiver
输入数量 -
高电平输出电流 24mA
输出类型 三态
元件数量 4
输入类型 -
最小工作供电电压 2.7V
输出数量 -
低电平输出电流 24mA
长*宽*高 13.5mm*5.5mm*1.4mm
通用封装 CABGA-96
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74ALVCH32245BFG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74ALVCH32245BFG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 74ALVCH32245BFG8 74ALVCH32245BFG8数据手册

74ALVCH32245BFG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 4.697 ¥ 39.22
6000+ $ 4.697 ¥ 39.22
9000+ $ 4.697 ¥ 39.22
库存: 10000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 117660
直接购买
加入购物车
