74ABT125DB,118

厂牌: NXP SEMICONDUCTORS
产品描述: 三态 4 1 4.5V 5.5V 64mA Buffer,Non-Inverting 32mA SSOP-14 贴片安装
供应商型号: CY-74ABT125DB,118
供应商: Avnet
标准整包数: 1

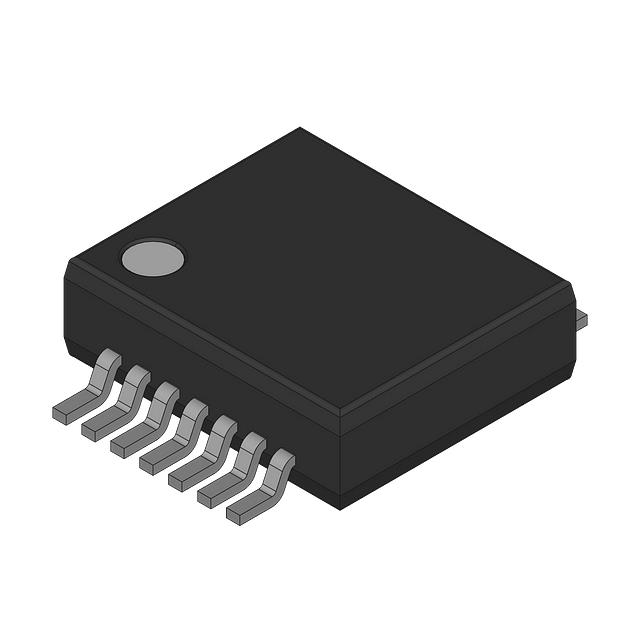

NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 74ABT125DB,118

74ABT125DB,118概述


    产品简介


    74ABT125高绩效BiCMOS器件是一款用于驱动总线线路的四缓冲器,结合了低静态和动态功率耗散、高性能速度和强大的输出驱动能力。该器件的四个输出使能输入(1OE, 2OE, 3OE, 4OE)各自控制一个三态输出。此器件适用于需要高性能和高可靠性的应用场合,如通信、计算机、工业自动化等领域。

    技术参数


    - 供电电压范围: -0.5V 到 +7.0V
    - 输入电压范围: -1.2V 到 +7.0V
    - 输出电压范围: 输出在关闭状态或高电平时为-0.5V 到 +5.5V
    - 高电平输出电流: -32mA
    - 低电平输出电流: 64mA
    - 输入钳位电流: VI < 0V时为-18mA
    - 输出钳位电流: VO < 0V时为-50mA
    - 存储温度范围: -65°C 到 +150°C
    - 功耗: 当Tamb = -40°C到+85°C时为-500mW

    产品特点和优势


    1. Quad Bus Interface: 支持四个独立的数据通道,每个通道通过各自的使能输入进行控制。
    2. 3-State Buffers: 提供高阻抗状态,适合并行多路复用。
    3. Live Insertion and Extraction Permitted: 允许热插拔操作,提高系统的灵活性和可靠性。
    4. 高输出能力: 高电平输出可达-32mA,低电平输出可达+64mA。
    5. Power-Up 3-State: 在上电时自动进入高阻抗状态。
    6. Latch-Up Protection: 漏电流保护超过500mA(JESD78 Class II Level A)。
    7. ESD Protection: 符合JESD22-A114F标准,人体模型静电放电测试超过2000V,机器模型静电放电测试超过200V。
    8. 多种封装选项: 包括SO14、SSOP14、TSSOP14 和 DHVQFN14 封装。

    应用案例和使用建议


    应用案例:
    - 通信系统: 用于电信传输线路的信号放大和过滤。
    - 工业自动化: 作为传感器和执行器之间的数据接口。
    - 计算机网络: 用于PCB板上的数据传输。
    使用建议:
    - 在设计时确保输入电压不超过限定值,以避免输入钳位电流过大。
    - 选择合适的封装类型,以便更好地适应不同的工作环境和空间限制。
    - 确保正确的接地和电源连接,以保证器件的正常运行。

    兼容性和支持


    74ABT125芯片与其他常见的BiCMOS器件具有良好的兼容性,可用于各种电子系统中。制造商Nexperia提供了详尽的技术支持,包括详细的技术文档和专业的客户支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 上电时器件未正常工作 | 检查电源电压是否正确;检查使能引脚是否已正确配置。 |
    | 数据传输不稳定 | 检查数据输入引脚和数据输出引脚的连接;确认负载电容和负载电阻是否符合要求。 |

    总结和推荐


    综上所述,74ABT125是一款高性能、高可靠性的BiCMOS四缓冲器,具有多项独特的技术和功能,适用于各种需要高速、高可靠性的应用场景。其优异的静电防护能力和多种封装选项使其能够在不同环境下稳定工作。因此,我们强烈推荐将74ABT125用于那些需要高性能数据传输和处理的系统中。

74ABT125DB,118参数

参数
输出数量 -
逻辑功能 Buffer,Non-Inverting
低电平输出电流 64mA
每元件位数 1
元件数量 4
最大工作供电电压 5.5V
输入类型 -
极性 -
最小工作供电电压 4.5V
输出类型 三态
Iq-静态电流 -
输入数量 -
高电平输出电流 32mA
通用封装 SSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

74ABT125DB,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74ABT125DB,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 NXP SEMICONDUCTORS 74ABT125DB,118 74ABT125DB,118数据手册

74ABT125DB,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
