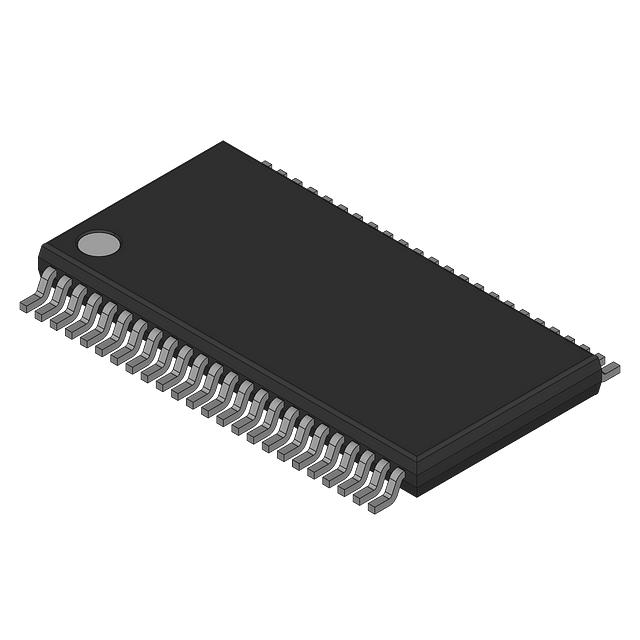

74FCT16244CTPAG

产品描述: 三态 4 4 4 4 4.5V 5.5V 64mA Buffer,Non-Inverting 32mA TSSOP-48 贴片安装 12.5mm*6.1mm*1mm
供应商型号: CY-74FCT16244CTPAG
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 74FCT16244CTPAG

74FCT16244CTPAG概述

    # IDT54/74FCT16244T/AT/CT 快速CMOS 16位缓冲器/线路驱动器

    产品简介


    IDT54/74FCT16244T/AT/CT 是一款快速CMOS技术的16位缓冲器/线路驱动器,适用于需要高速和低功耗的应用场景。该产品能够在工业和军事温度范围内运行,具备出色的抗噪能力和高电流驱动能力。它设计用于总线接口和信号缓冲应用,特别适合高容性负载(>200pF)和低阻抗背板的驱动需求。通过其三态控制功能,用户可以独立操作4位、8位或16位的数据通道,从而实现灵活的设计。

    技术参数


    | 参数 | 工业范围 | 军事范围 |
    |
    | 工作电压(VCC) | 5.0V ±10% | 5.0V ±10% |
    | 输入电容(CIN) | ≤6pF | ≤6pF |
    | 输出电容(COUT) | ≤8pF | ≤8pF |
    | 最大输入高电平(VIH) | ≥2.0V | ≥2.0V |
    | 最大输入低电平(VIL) | ≤0.8V | ≤0.8V |
    | 最大输出高电平(VOH) | 3.5V | 3.5V |
    | 最大输出低电平(VOL) | ≤0.55V | ≤0.55V |
    | 驱动电流(IO) | –180mA至+120mA | –180mA至+120mA |
    | 停机模式下的输出电流(IOFF)| ±1μA | ±1μA |
    功能特点
    - 支持0.5微米CMOS工艺。
    - 典型输出偏移(tSK(o)) < 250ps。
    - 输入和输出泄漏电流低至≤1μA。
    - 高抗静电放电能力,满足MIL-STD-883标准。

    产品特点和优势


    IDT54/74FCT16244T/AT/CT 是一款高度集成且高性能的芯片,专为高可靠性要求而设计。其显著特点包括:
    - 多功能性:支持单个或多个数据通道的操作模式,便于系统设计。
    - 高效能:高驱动能力使它能够轻松处理重载任务。
    - 强兼容性:可作为54/74ABT16244的直接替代品,在速度、噪声和功耗上均有所提升。

    应用案例和使用建议


    应用案例
    该产品广泛应用于通信设备、计算机外围设备及工业自动化控制系统中。例如,在高速数据传输过程中,它可以作为中间缓冲单元以确保信号完整性。
    使用建议
    为了最大化发挥此器件的功能,建议在设计时注意以下几点:
    1. 确保所有连接符合指定的电气规格。
    2. 使用适当的电源管理策略来减少不必要的能量消耗。
    3. 考虑到极端环境条件下的稳定性问题,特别是在军事级应用场合下。

    兼容性和支持


    IDT54/74FCT16244T/AT/CT 提供了多种封装选项,包括工业级的SSOP、TSSOP以及军用级别的CERPACK。此外,IDT公司还提供了详尽的技术文档和支持服务,帮助客户快速部署并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否稳定 |
    | 数据传输错误 | 确认所有接线正确无误 |
    | 设备发热严重 | 加装散热片或降低工作频率 |

    总结和推荐


    综上所述,IDT54/74FCT16244T/AT/CT 是一款值得信赖的产品,无论是在性能还是耐用性方面都表现出色。对于那些追求高效能、低成本解决方案的企业而言,这无疑是一个理想的选择。强烈推荐给任何希望提升其电子系统性能的专业人士。

74FCT16244CTPAG参数

参数
每元件位数 4
输入数量 4
输入类型 -
高电平输出电流 32mA
Iq-静态电流 -
逻辑功能 Buffer,Non-Inverting
最大工作供电电压 5.5V
输出数量 4
最小工作供电电压 4.5V
低电平输出电流 64mA
输出类型 三态
元件数量 4
极性 -
长*宽*高 12.5mm*6.1mm*1mm
通用封装 TSSOP-48
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

74FCT16244CTPAG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT16244CTPAG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 74FCT16244CTPAG 74FCT16244CTPAG数据手册

74FCT16244CTPAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
