首页  >  产品百科  >  74FCT16245CTPAG8

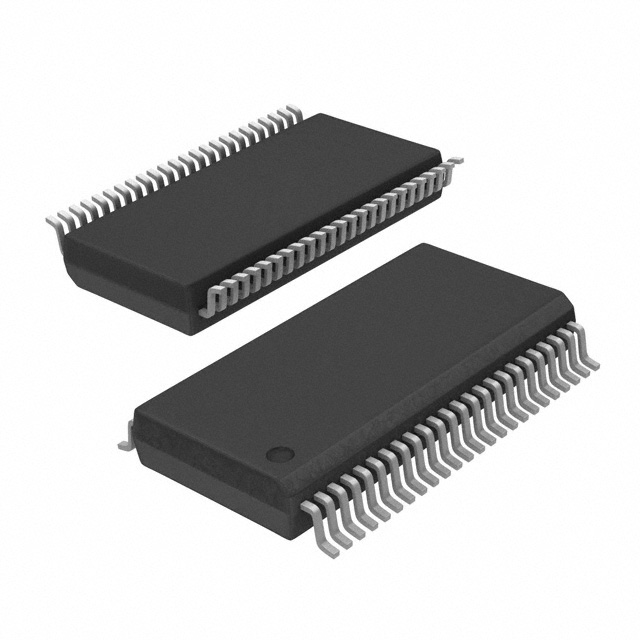

74FCT16245CTPAG8

产品描述: 三态 2 8 4.5V 5.5V 64mA Non-Inverting,Transceiver 32mA TSSOP-48 贴片安装,黏合安装 12.5mm*6.1mm*1mm
供应商型号: Q-74FCT16245CTPAG8
供应商: 期货订购
标准整包数: 2000
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 74FCT16245CTPAG8

74FCT16245CTPAG8概述


    产品简介




    IDT54/74FCT16245T/AT/CT/ET是一款高性能的双向十六位转换器,采用先进的双金属CMOS技术制造。该产品适用于同步通信环境,支持两个总线之间的数据传输(A总线和B总线)。通过方向控制引脚(xDIR)和输出使能引脚(xOE),这些设备可以作为两个独立的八位转换器或一个十六位转换器工作。该转换器特别适合驱动高电容负载和低阻抗背板,支持“热插拔”功能。


    技术参数




    - 工作电压: 5.0V ±10%
    - 存储温度范围: -65°C 到 +150°C
    - 输入电容: 最大6pF
    - 输出电容: 最大8pF
    - 传播延迟时间 (tPLH): 1.5 ns 至 4.6 ns
    - 输出使能时间 (tPZH): 1.5 ns 至 6.2 ns
    - 输出禁用时间 (tPHZ): 1.5 ns 至 5.0 ns
    - 输出失调 (tSK(o)): <0.5 ns
    - 输入电平 (VIL, VIH): 0.8V / 2.0V
    - 最大泄漏电流: ≤1μA
    - ESD保护: >2000V (MIL-STD-883方法3015)


    产品特点和优势




    IDT54/74FCT16245T/AT/CT/ET具备以下几个独特的优势:
    - 高速、低功耗:典型的输出失调时间小于250ps。
    - 支持高电容负载:能够有效地驱动高电容负载。
    - 环境适应性强:支持军事和工业级温度范围。
    - 输出保护功能:支持“热插拔”,允许在电路通电情况下插入或移除板子。


    应用案例和使用建议




    该转换器广泛应用于各种需要高速数据传输的场景,例如电信设备、服务器、网络交换机等。以下是几种典型的应用场景和建议:
    - 在背板设计中,可以利用其“热插拔”功能,提高系统的可靠性和可维护性。
    - 在需要高速同步通信的环境中,可以确保数据传输的稳定性和可靠性。

    使用建议:
    - 确保连接到该转换器的信号线路具有适当的终端电阻,以减少反射噪声。
    - 在进行电路设计时,注意电源的稳定性和接地方式,以避免电源干扰。


    兼容性和支持




    IDT54/74FCT16245T/AT/CT/ET可与多种其他电子元件兼容。厂商提供全面的技术支持和售后服务,可以通过电话(800-345-7015 或 408-284-8200)或电子邮件(logichelp@idt.com)获取详细的支持信息。


    常见问题与解决方案




    - 问题1: 输入信号不稳定,导致数据传输错误。
    - 解决方案: 检查输入信号源和接地点,确保信号线之间没有相互干扰。

    - 问题2: 电路通电后,输出端出现异常信号。
    - 解决方案: 确认所有引脚配置正确,特别是输出使能引脚(xOE)和方向控制引脚(xDIR)的状态。


    总结和推荐




    IDT54/74FCT16245T/AT/CT/ET是一款高度集成且可靠的双向十六位转换器。它具备出色的高速传输能力和广泛的温度适应性,适用于各种复杂的应用场景。鉴于其卓越的性能和广泛的适用范围,强烈推荐在高性能通信系统中使用这款产品。

74FCT16245CTPAG8参数

参数
高电平输出电流 32mA
逻辑功能 Non-Inverting,Transceiver
Iq-静态电流 -
最大工作供电电压 5.5V
输出数量 -
极性 -
每元件位数 8
输入类型 -
最小工作供电电压 4.5V
输入数量 -
低电平输出电流 64mA
输出类型 三态
元件数量 2
长*宽*高 12.5mm*6.1mm*1mm
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74FCT16245CTPAG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT16245CTPAG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 74FCT16245CTPAG8 74FCT16245CTPAG8数据手册

74FCT16245CTPAG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.155 ¥ 9.6443
4000+ $ 1.155 ¥ 9.6443
6000+ $ 1.155 ¥ 9.6443
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 19288.6
