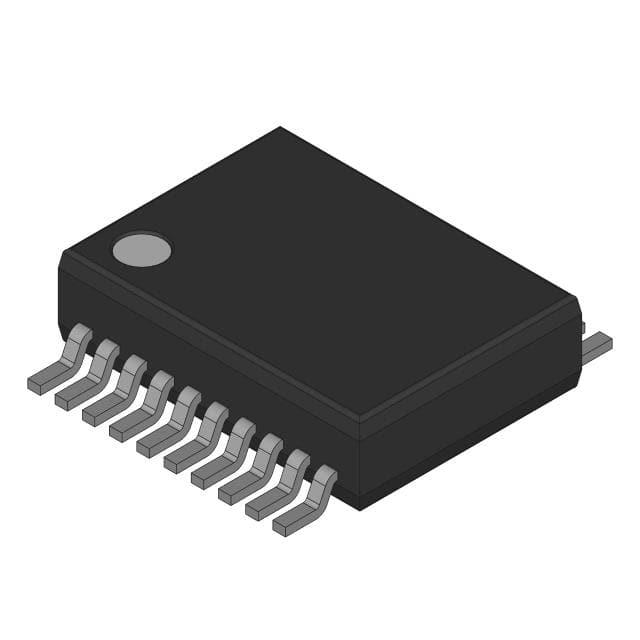

74ABT245DB

厂牌: PHILIPS
产品描述: Bus Driver,LOGIC ICS,Transceivers SSOP-20-208MIL 贴片安装
供应商型号: AMS-74ABT245DB
供应商: 海外现货
标准整包数: 1
PHILIPS 缓冲器/驱动器/收发器 74ABT245DB

74ABT245DB概述

    74ABT245 Octal Transceiver with Direction Pin (3-State) 技术手册

    产品简介


    74ABT245 是一款高性能BiCMOS双向八位总线收发器,采用3状态缓冲设计。此器件在低静态和动态功耗的同时,提供了高传输速率和强大输出驱动能力。它被广泛应用于各种数字电路中,如接口扩展、总线扩展和系统级连接等。

    技术参数


    - 输出能力: +64 mA(低态),-32 mA(高态)
    - 工作电压范围: 4.5 V 至 5.5 V
    - 输入电容: 4 pF(控制引脚),7 pF(数据引脚)
    - 总电源电流: 输出关闭时,50 μA
    - 传播延迟: 2.2 ns 至 2.9 ns(典型值)
    - 封装选项: 20-Pin 塑料SOIC、20-Pin 塑料SSOP、20-Pin 塑料TSSOP
    - 工作温度范围: -40 °C 至 +85 °C
    - 静电放电保护: ESD保护超过2000 V(MIL STD 833 Method 3015)和200 V(机器模型)

    产品特点和优势


    1. 低功耗: 在不牺牲性能的前提下,保持了极低的功耗。
    2. 高传输速率: 最高传输延迟仅为2.9 ns,非常适合高速应用。
    3. 强抗干扰能力: 提供了出色的ESD保护和高驱动能力,适合复杂的应用环境。
    4. 多功能配置: 通过Direction和Output Enable引脚可灵活配置数据传输方向和状态。
    5. 宽温度范围: -40 °C至+85 °C的工作温度范围使其适用于多种恶劣环境。

    应用案例和使用建议


    - 应用场景: 该器件可以用于PCI、ISA、EISA等总线接口的设计中。例如,在计算机系统中作为外部设备与主板之间通信的桥梁。
    - 使用建议: 确保所有引脚连接正确且稳定,特别是在高速传输环境下。避免过度驱动和过压,确保输入电压不超过绝对最大额定值。

    兼容性和支持


    - 兼容性: 74ABT245与市场上常见的DIP20、SOIC、SSOP和TSSOP封装兼容。
    - 支持: 提供全面的技术文档、参考设计和官方技术支持,以帮助用户快速集成到设计中。

    常见问题与解决方案


    - Q: 如何处理ESD损坏?
    - A: 在使用前请确保良好的接地。如果已损坏,需更换新的器件。
    - Q: 传输延迟过高怎么办?
    - A: 检查外围电路是否符合要求,尤其是负载电容和引脚连接情况。如果仍存在问题,可能需要考虑使用更高速率的器件。
    - Q: 输出电流不足怎么办?
    - A: 确认电源电压是否达到5.5 V。如果电源稳定且引脚无问题,可能需要重新检查电路设计。

    总结和推荐


    74ABT245是一款具有高度可靠性的双向八位总线收发器,能够满足大多数高速、低功耗应用场景的需求。其广泛的温度适应能力和强大的抗干扰能力,使得它在市场上具有很强的竞争力。强烈推荐给对可靠性要求高的项目,尤其是在计算机系统、网络设备和工业自动化领域。

74ABT245DB参数

参数
极性 -
输入数量 -
输出类型 -
每元件位数 -
Iq-静态电流 -
元件数量 -
输入类型 -
高电平输出电流 -
逻辑功能 Bus Driver,LOGIC ICS,Transceivers
最小工作供电电压 -
最大工作供电电压 -
低电平输出电流 -
输出数量 -
通用封装 SSOP-20-208MIL
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

74ABT245DB厂商介绍

飞利浦(PHILIPS)是一家荷兰跨国公司,成立于1891年,总部位于阿姆斯特丹。飞利浦最初以生产灯泡和照明产品起家,经过多年的发展,已经成为全球领先的健康科技和消费电子公司。

主营产品分类和应用领域:
1. 健康科技:包括诊断影像、图像引导治疗、病人监护、健康信息和消费者健康等。
2. 个人健康:涵盖口腔护理、剃须、美容和护理等个人护理产品。
3. 照明:包括家居照明、专业照明和城市照明解决方案。
4. 消费电子:包括电视、音响、耳机等电子产品。

飞利浦的优势:
1. 创新:飞利浦拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品牌影响力:作为全球知名品牌,飞利浦在消费者心中具有较高的信任度和认可度。
3. 多元化产品线:飞利浦产品覆盖多个领域,满足不同消费者的需求。
4. 全球布局:飞利浦在全球范围内设有研发中心和生产基地,拥有广泛的市场网络。

74ABT245DB数据手册

厂牌 PDF简要描述 下载
PHILIPS 缓冲器/驱动器/收发器 PHILIPS 74ABT245DB 74ABT245DB数据手册

74ABT245DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.428 ¥ 62.3952
100+ $ 7.356 ¥ 61.7904
500+ $ 7.308 ¥ 61.3872
999+ $ 7.272 ¥ 61.0848
库存: 30
起订量: 68 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1559.88
直接购买
加入购物车
