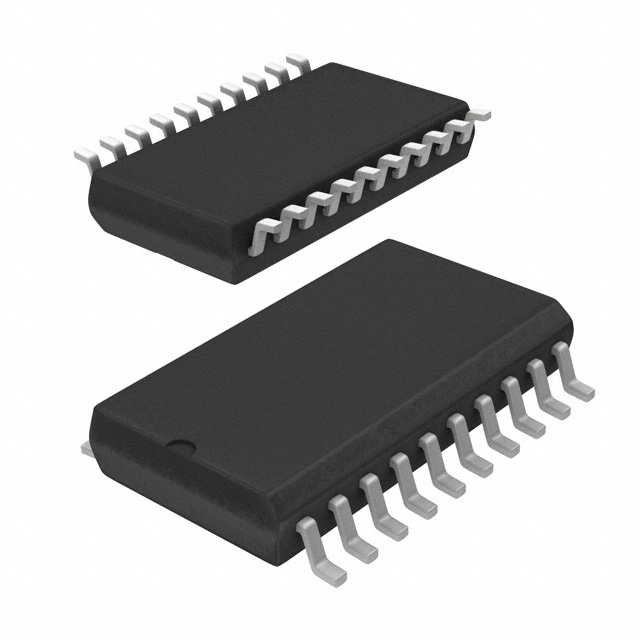

74ABT244CSCX

厂牌: ON SEMICONDUCTOR
产品描述: 非反相 三态 8 8 2 4 4.5V 5.5V 64mA Buffer,Non-Inverting 32mA SOIC-20 贴片安装,黏合安装 12.8mm(长度)*7.5mm(宽度)
供应商型号: CY-74ABT244CSCX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 74ABT244CSCX

74ABT244CSCX概述


    产品简介


    74ABT244 是一款由 Fairchild Semiconductor 生产的八位缓冲器/线路驱动器芯片,具有三态输出功能。这款芯片设计用于内存地址驱动、时钟信号驱动以及总线传输/接收场景,广泛应用于计算机接口、通信系统及嵌入式设备等领域。
    主要功能:
    - 非反相缓冲:提供数据无失真传输。
    - 输出电流能力:支持高达 64mA 的吸收电流和 32mA 的输出电流。
    - 动态性能保障:包含开关延时、动态阈值和低噪声水平等多项保证。
    - 保护特性:提供锁存保护、热插拔功能并避免总线竞争。

    应用领域:
    - 存储器控制。
    - 地址解码。
    - 数据传输总线。
    - 各种高速数字接口电路。

    技术参数


    以下是从技术手册中提取的核心参数和技术规格:
    工作条件:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 存储温度范围 | TSTG | -65°C 至 +150°C | °C |
    | 环境温度范围 | TA | -55°C 至 +125°C | °C |
    | 电源电压范围 | VCC | 4.5V 至 5.5V | V |
    输入/输出电平:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入高电平电压 | VIH | VCC=5V | 2.0 V |
    | 输入低电平电压 | VIL | VCC=5V 0.8 | V |
    | 输出高电平电压 | VOH | IOH=-32mA | 2.0 | 2.5 V |
    | 输出低电平电压 | VOL | IOL=64mA 0.55 | V |
    动态性能:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 高到低传播延迟 | tPLH | TA=+25°C, VCC=5V | 1.0 | 2.5 | 3.6 | ns |
    | 低到高传播延迟 | tPHL | TA=+25°C, VCC=5V | 1.0 | 2.3 | 3.6 | ns |
    | 输出使能时间 | tPZH | TA=+25°C, VCC=5V | 1.5 | 3.5 | 6.0 | ns |
    封装信息:
    - 封装类型:SOIC、SOP、SSOP 和 TSSOP。
    - 引脚数:20。
    - 材质:符合 RoHS 标准。

    产品特点和优势


    74ABT244 的核心特点是其高度可靠性和稳定性:
    - 高带负载能力:提供强大的吸收和源出电流能力。
    - 动态阈值性能:适用于不同频率范围内的高速信号处理。
    - 多功能支持:支持多种封装形式,满足不同设计需求。
    - 安全性:具备锁定保护、热插拔无损操作及消除总线竞争的特性。
    - 扩展能力:与现有设计无缝集成,可升级为更复杂的系统模块。
    这些优势使其成为多任务、高速处理电路的理想选择,尤其是在严苛的工业和消费电子环境中。

    应用案例和使用建议


    示例应用:
    1. 内存控制器:作为缓存控制器进行高速数据传输。
    2. 接口转换:通过缓冲信号确保长距离传输的稳定性。
    3. 总线仲裁器:为多个设备间的数据传输提供同步支持。
    使用建议:
    - 在高温环境下,应合理调整电源电压以保证正常运行。
    - 使用时需注意负载容量,避免超过输出电流限制。
    - 可结合其他逻辑芯片,构建复杂系统如 FPGA 或微处理器扩展板。

    兼容性和支持


    74ABT244 与标准 TTL 和 CMOS 系列兼容,能够轻松集成至既有电路中。Fairchild 提供完善的技术支持,包括参考设计、故障排查指南以及长期保修服务,确保用户在开发过程中的便利性和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出无法达到预期电平 | 检查电源电压是否在额定范围内。 |
    | 频率过高导致不稳定 | 调整负载电容以匹配系统时钟频率。 |
    | 总线竞争导致异常行为 | 确保所有启用输入均正确设置。 |

    总结和推荐


    总体而言,74ABT244 是一款高性能、高稳定性的缓冲器芯片,适合于需要高速切换和强电流驱动的应用场景。凭借其卓越的动态性能、可靠的锁存保护以及广泛的兼容性,它无疑是现代数字电路设计中的优选元件。对于需要构建高效能数字系统的工程师来说,这款芯片值得强烈推荐!

74ABT244CSCX参数

参数
每元件位数 4
输入数量 8
元件数量 2
输入类型 -
Iq-静态电流 -
最小工作供电电压 4.5V
输出类型 三态
逻辑功能 Buffer,Non-Inverting
高电平输出电流 32mA
最大工作供电电压 5.5V
极性 非反相
低电平输出电流 64mA
输出数量 8
长*宽*高 12.8mm(长度)*7.5mm(宽度)
通用封装 SOIC-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

74ABT244CSCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74ABT244CSCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR 74ABT244CSCX 74ABT244CSCX数据手册

74ABT244CSCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4613 ¥ 3.9693
300+ $ 0.457 ¥ 3.9336
500+ $ 0.4528 ¥ 3.8978
1000+ $ 0.4401 ¥ 3.719
5000+ $ 0.4401 ¥ 3.719
库存: 11423
起订量: 252 增量: 1
交货地:
最小起订量为:100
合计: ¥ 396.93
