74ALVCH32244BFG8

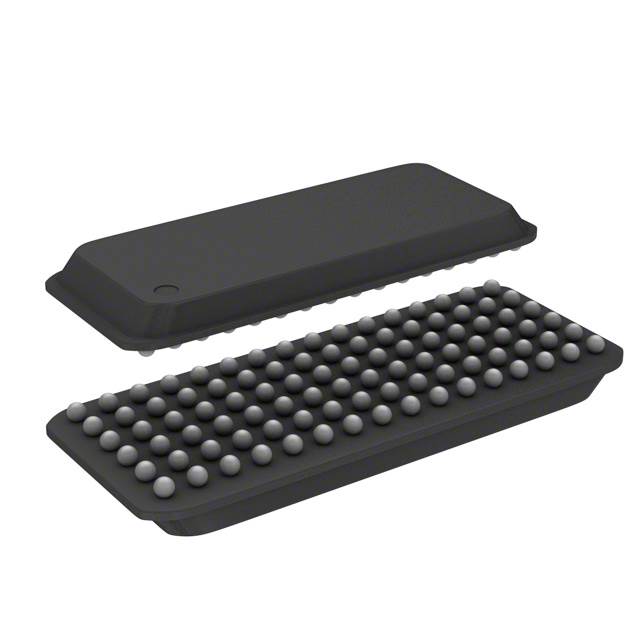

产品描述: 三态 8 4 2.7V 3.6V 24mA Buffer,Non-Inverting 24mA CABGA-96 贴片安装,黏合安装 13.5mm*5.5mm*1.4mm
供应商型号: Q-74ALVCH32244BFG8
供应商: 期货订购
标准整包数: 3000
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 74ALVCH32244BFG8

74ALVCH32244BFG8概述

    IDT74ALVCH32244 3.3V CMOS 32-Bit Buffer/Driver with 3-State Outputs

    1. 产品简介


    IDT74ALVCH32244 是一款采用先进双金属CMOS技术构建的高性能32位缓冲器/驱动器。该产品适用于工业温度范围(-40°C到+85°C),提供3.3V CMOS逻辑电平,具有出色的噪声容限和高输出驱动能力。这款缓冲器/驱动器广泛应用于高速系统和低电压计算系统中,确保信号完整性的同时提供卓越的电源效率。

    2. 技术参数


    - 工作电压:2.5V ± 0.2V、2.7V至3.6V、3.3V ± 0.3V
    - 输出驱动能力:±24mA
    - 输出摆幅:轨对轨
    - 输入电容:5至7皮法
    - 输出电容:7至9皮法
    - 存储温度范围:-65°C至+150°C
    - 传播延迟:1至3.6纳秒
    - 输出使能时间:1至5.4纳秒
    - 输出关闭时间:1至4.1纳秒
    - 输出偏移:<500皮秒
    - 最大直流输出电流:±50毫安
    - 封装形式:96球LFBGA

    3. 产品特点和优势


    - 高输出驱动能力:IDT74ALVCH32244 具备±24mA的高输出驱动能力,能够应对重负载情况,保持良好的速度性能。
    - 轨对轨输出摆幅:保证了在不同电源电压下信号的完整性。
    - 增强的噪声容限:所有输入都设计了滞后功能,提高了系统的稳定性和可靠性。
    - 内置Bus-Hold功能:能够在输入总线呈现高阻态时保留最后的状态,防止输入浮空并消除拉高/拉低电阻的需求。

    4. 应用案例和使用建议


    - 应用案例:这款缓冲器/驱动器非常适合用于3.3V和更低电压的计算系统中,如服务器、数据中心和移动设备。
    - 使用建议:为了充分发挥其高输出能力和轨对轨摆幅的优势,在连接大负载时需确保电源稳定性,避免供电不足导致性能下降。在设计电路板布局时,考虑短信号路径以减少延时和噪声干扰。

    5. 兼容性和支持


    - 兼容性:IDT74ALVCH32244 具有广泛的电压范围,可与多种标准CMOS逻辑电平兼容。支持广泛的工业温度范围,适合各种恶劣环境的应用。
    - 支持:制造商提供了详细的技术手册和客户支持服务,包括故障排查、技术支持热线和电子邮件联系。

    6. 常见问题与解决方案


    - 问题:如何处理高阻态输入?
    - 解决方案:IDT74ALVCH32244 配备了Bus-Hold功能,自动保持输入状态,无需外部电阻。
    - 问题:如何测试传播延迟?
    - 解决方案:按照技术手册中的测试电路和波形图进行测试,确保测试条件符合标准要求。
    - 问题:如何保证高可靠性?
    - 解决方案:在设计中使用合适的保护措施,如ESD防护,遵循推荐的电路布局指南。

    7. 总结和推荐


    IDT74ALVCH32244 是一款集高性能、高可靠性于一身的32位缓冲器/驱动器,特别适合在高速系统和低电压计算系统中使用。其高输出驱动能力、轨对轨摆幅和增强的噪声容限使其在市场上具有强大的竞争力。我们强烈推荐在需要高效能和高可靠性的应用场景中使用这款产品。

74ALVCH32244BFG8参数

参数
高电平输出电流 24mA
最小工作供电电压 2.7V
输出数量 -
Iq-静态电流 -
输入类型 -
元件数量 8
输出类型 三态
输入数量 -
低电平输出电流 24mA
每元件位数 4
最大工作供电电压 3.6V
逻辑功能 Buffer,Non-Inverting
极性 -
长*宽*高 13.5mm*5.5mm*1.4mm
通用封装 CABGA-96
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74ALVCH32244BFG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74ALVCH32244BFG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 74ALVCH32244BFG8 74ALVCH32244BFG8数据手册

74ALVCH32244BFG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 4.697 ¥ 39.22
6000+ $ 4.697 ¥ 39.22
9000+ $ 4.697 ¥ 39.22
库存: 10000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 117660
