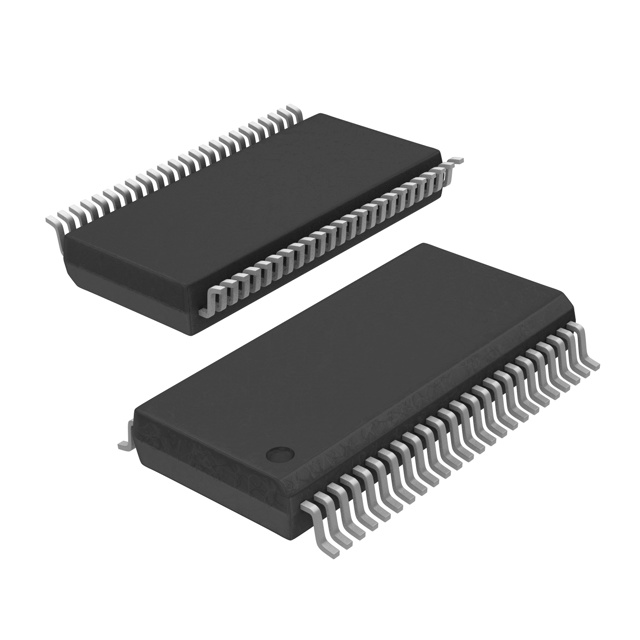

74ABT16245BDL,118

厂牌: NXP SEMICONDUCTORS
产品描述: Bus Driver,LOGIC ICS,Transceivers SSOP 贴片安装
供应商型号: CY-74ABT16245BDL,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 74ABT16245BDL,118

74ABT16245BDL,118概述

    74ABT16245B 16-bit Bus Transceiver

    1. 产品简介


    74ABT16245B是一款高性能BiCMOS器件,集低静态和动态功耗、高速度以及高输出驱动能力于一体。作为一款双八通道收发器,该器件在发送和接收方向上具备非反相的三态总线兼容输出,有效简化了外部时序要求。其具有两个输出使能(1OE, 2OE)输入,便于级联,以及两个方向控制(1DIR, 2DIR)输入,用于方向控制。

    2. 技术参数


    - 工作电压:4.5 V 到 5.5 V
    - 输入电压范围:0 V 到 VCC
    - 高电平输入电压:2.0 V
    - 低电平输入电压:0.8 V
    - 输出电流能力:+64 mA 和 -32 mA
    - 输入钳位电流:最大为 -18 mA
    - 输出钳位电流:最大为 -50 mA
    - 最高工作温度:85°C
    - 最低存储温度:-65°C
    - 最高存储温度:150°C

    3. 产品特点和优势


    - 16位双向总线接口:支持双向数据传输。
    - 多VCC和GND引脚:减少开关噪声。
    - 电源开启时三态缓冲:确保安全操作。
    - 大电流输出能力:在低电平时可提供高达64 mA,在高电平时可提供高达-32 mA。
    - 静电放电保护:HBM超过2000 V,CDM超过1000 V。
    - 支持热插拔:允许在线插入和拔出。

    4. 应用案例和使用建议


    74ABT16245B广泛应用于各种总线系统,例如嵌入式系统、工业自动化和汽车电子。建议在使用时根据具体的应用场景进行详细测试,以确保最佳性能。例如,在设计电路时可以考虑将多个器件并行连接,以便处理更大的数据流。

    5. 兼容性和支持


    - 兼容性:该器件支持多种封装形式,包括SSOP48和TSSOP48,满足不同应用需求。
    - 支持和服务:Nexperia提供详尽的技术文档和支持服务,包括应用指南和故障排除手册,确保用户能够充分利用其功能。

    6. 常见问题与解决方案


    - 问题:工作时出现异常噪声。
    - 解决方案:检查电路板上的接地和电源连接,确保稳定可靠。
    - 问题:输出电流不足。
    - 解决方案:确保输入电压和电源电压符合要求,同时检查是否有外部负载过重的情况。
    - 问题:热稳定性差。
    - 解决方案:增加散热措施,如加装散热片或风扇。

    7. 总结和推荐


    74ABT16245B以其高性能、可靠性及灵活性成为众多应用的理想选择。其强大的功能和广泛的应用范围使其在市场上具有很强的竞争力。对于需要高可靠性的电子系统而言,强烈推荐使用74ABT16245B。通过合理的设计和使用,该器件将为您的系统带来卓越的性能和稳定性。

74ABT16245BDL,118参数

参数
最小工作供电电压 -
元件数量 -
低电平输出电流 -
输出数量 -
Iq-静态电流 -
逻辑功能 Bus Driver,LOGIC ICS,Transceivers
极性 -
高电平输出电流 -
最大工作供电电压 -
输出类型 -
输入数量 -
输入类型 -
每元件位数 -
通用封装 SSOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

74ABT16245BDL,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74ABT16245BDL,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 NXP SEMICONDUCTORS 74ABT16245BDL,118 74ABT16245BDL,118数据手册

74ABT16245BDL,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
