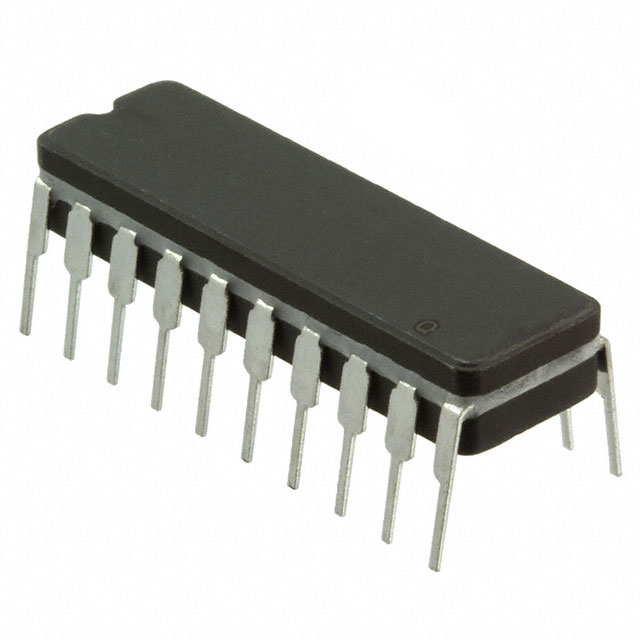

54FCT240TDB

产品描述: 三态 2 4 4.5V 5.5V 48mA Buffer,Inverting 12mA CDIP-20 通孔安装
供应商型号: 54FCT240TDB
供应商: 云汉优选
标准整包数: 10
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 54FCT240TDB

54FCT240TDB概述


    产品简介




    IDT54/74FCT240AT/CT 快速CMOS八位缓冲器/线路驱动器

    IDT54/74FCT240AT/CT 是一种先进的双金属CMOS技术制造的八位缓冲器/线路驱动器,主要用于内存和地址驱动、时钟驱动以及总线导向的发射器/接收器。这款芯片旨在提供更高的板密度,并且支持真TTL输入和输出兼容性,适合多种工业和军事应用。


    技术参数




    - 工作温度范围:-55°C 到 +125°C(军用) / -40°C 到 +85°C(工业)
    - 电源电压范围:5.0V ±10%(军用) / 5.0V ±5%(工业)
    - 最大输出电流:IOL = 64mA,IOH = -15mA
    - 输入泄漏电流:≤1µA(最大)
    - 传播延迟时间:tPLH = 1.5ns 至 4.7ns
    - 输出高电平电压:VOH = 3.3V(典型)
    - 输出低电平电压:VOL = 0.3V(典型)


    产品特点和优势




    IDT54/74FCT240AT/CT的主要特点包括:

    - 双等级(A和C级):适用于各种工业和军事应用场景。
    - 低输入和输出泄漏电流:保证系统的稳定性和可靠性。
    - 真TTL输入和输出兼容性:使得与其他标准TTL设备易于集成。
    - 高驱动输出:满足多种功率需求。
    - 符合JEDEC标准:确保产品质量和可靠性。
    - 军用标准合规:通过MIL-STD-883认证,符合严格的环境要求。


    应用案例和使用建议




    应用案例


    IDT54/74FCT240AT/CT 可广泛应用于各种高速通信系统、工业自动化控制系统、军事通信系统等领域。例如,在高速数据传输系统中,可以作为关键的数据缓冲器,确保数据的准确传输。

    使用建议


    为了充分发挥IDT54/74FCT240AT/CT的优势,建议用户根据具体应用环境选择合适的封装形式,并确保电路设计中的阻抗匹配和信号完整性。特别是在高频应用中,要注意负载电容的选择以避免信号失真。


    兼容性和支持




    IDT54/74FCT240AT/CT 支持工业和军用级别的不同封装选项,如SOIC、SSOP、QSOP(工业)和CERDIP、LCC(军用)。该产品得到了厂商的全面技术支持,包括详细的文档、测试报告以及在线技术支持服务。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 输出信号不稳定 | 检查负载电容是否合适,调整为指定值(如50pF)。 |
    | 输入信号失真 | 确保输入信号的频率和幅度在规定的范围内。 |
    | 产品性能低于预期 | 确认使用环境是否在额定温度范围内。 |


    总结和推荐




    IDT54/74FCT240AT/CT是一款专为高性能工业和军事应用设计的快速CMOS八位缓冲器/线路驱动器。凭借其出色的电气特性和广泛的适用性,它在多种应用场景中表现出色。对于需要高性能、可靠性和宽温度范围的产品设计来说,这是一个极佳的选择。因此,我们强烈推荐使用这款产品。

54FCT240TDB参数

参数
最小工作供电电压 4.5V
最大工作供电电压 5.5V
输入数量 -
输出数量 -
元件数量 2
极性 -
输入类型 -
每元件位数 4
逻辑功能 Buffer,Inverting
高电平输出电流 12mA
Iq-静态电流 -
低电平输出电流 48mA
输出类型 三态
通用封装 CDIP-20
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

54FCT240TDB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

54FCT240TDB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 54FCT240TDB 54FCT240TDB数据手册

54FCT240TDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
