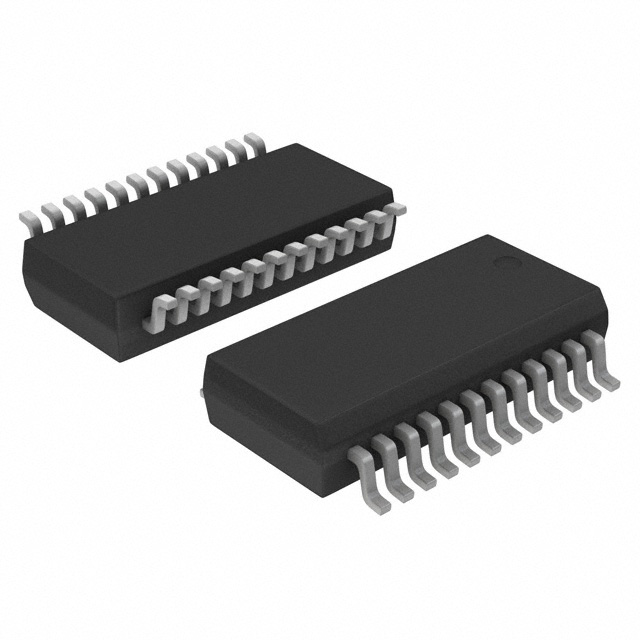

74FCT543ATQG8

产品描述: 三态 1 8 4.75V 5.25V 64mA Non-Inverting,Transceiver 15mA QSOP-24 贴片安装,黏合安装 8.7mm*3.8mm*1.47mm
供应商型号: Q-74FCT543ATQG8
供应商: 期货订购
标准整包数: 3000
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 74FCT543ATQG8

74FCT543ATQG8概述

    74FCT543AT/CT 快速CMOS八位锁存式收发器技术手册

    产品简介


    74FCT543AT/CT 是一款由先进双金属CMOS技术构建的非反相八位双向收发器。这款器件包含两组八个D型锁存器,每组具有独立的输入和输出控制。主要应用于工业温度范围内的高速数据传输场景。它的典型应用场景包括通信设备、计算机接口和其他需要高数据传输速率的系统中。

    技术参数


    - 工业温度范围: -40°C 到 +85°C
    - 电源电压: 4.75V 至 5.25V
    - 输出电流: 高电平驱动能力为-15mA,低电平驱动能力为64mA
    - 输入电容: 6 至 10 pF
    - 输出电容: 8 至 12 pF
    - 传播延迟: 1.5ns 至 6.5ns (A至B)
    - 存储器保持时间: 2ns
    - 输入/输出泄漏电流: ≤1µA (最大值)

    产品特点和优势


    - 高可靠性: 符合或超过JEDEC标准18的要求。
    - 真TTL兼容性: 输出高电平为3.3V(典型值),输出低电平为0.3V(典型值)。
    - 低功耗: 在关闭状态下可以禁用输出,允许“热插拔”操作。
    - 多封装选项: 可供选择SOIC和QSOP两种封装。

    应用案例和使用建议


    应用案例:
    - 通信系统中实现数据传输
    - 计算机接口中作为缓冲器
    - 工业控制系统中用于信号的快速切换
    使用建议:
    - 确保在正确的工作温度范围内使用以确保最佳性能。
    - 使用合适的外部电路以减少噪声干扰。
    - 在设计电路时要考虑到不同封装的尺寸和引脚布局差异。

    兼容性和支持


    - 兼容性: 该器件支持TTL输入,适用于大多数TTL逻辑电路。
    - 支持: 提供了详细的技术文档和数据手册,IDT公司提供在线技术支持和客户服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查所有连接线缆和连接点,确保接触良好。 |
    | 输出电流不足 | 检查电源电压是否在规定范围内,更换更高额定电流的电源。 |

    总结和推荐


    74FCT543AT/CT是一款高性能的快速CMOS八位锁存式收发器,在高速数据传输和信号切换方面表现出色。它具有出色的电气特性和广泛的应用范围。结合其低功耗、真TTL兼容性和高可靠性等特点,使其成为许多应用的理想选择。因此,我强烈推荐这款产品给需要高性能数据传输的工程师和技术人员。
    通过这篇技术手册的详细介绍,我们了解了74FCT543AT/CT的主要特点和优势,以及其在各种应用中的具体表现。希望这些信息能帮助您更好地理解和应用这款优秀的电子元器件。

74FCT543ATQG8参数

参数
输入类型 -
输入数量 -
元件数量 1
高电平输出电流 15mA
极性 -
每元件位数 8
输出类型 三态
低电平输出电流 64mA
输出数量 -
逻辑功能 Non-Inverting,Transceiver
最大工作供电电压 5.25V
最小工作供电电压 4.75V
Iq-静态电流 -
长*宽*高 8.7mm*3.8mm*1.47mm
通用封装 QSOP-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74FCT543ATQG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT543ATQG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 74FCT543ATQG8 74FCT543ATQG8数据手册

74FCT543ATQG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.935 ¥ 7.8073
6000+ $ 0.935 ¥ 7.8073
9000+ $ 0.935 ¥ 7.8073
库存: 10000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 23421.9
