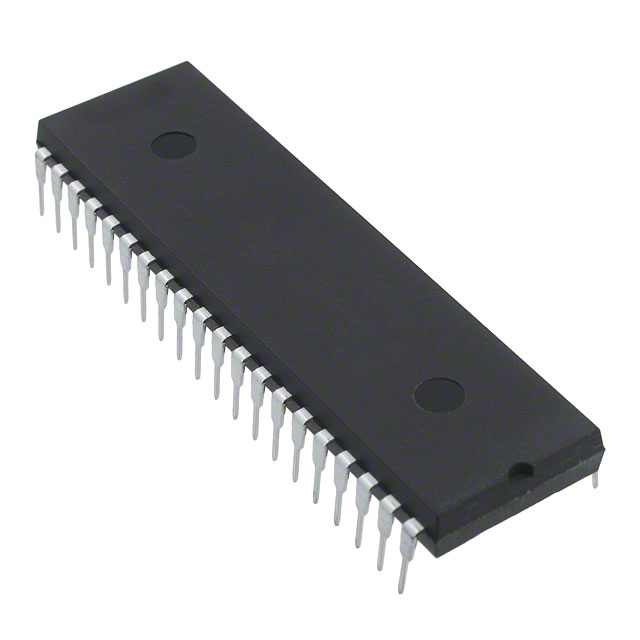

CP82C50A-5Z

产品分类: 通用异步收发器(UART)
产品描述: 625Kbps 是 否 否 RS232 1,UART 4.5V 5.5V PDIP-40 通孔安装
供应商型号: CP82C50A-5Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 通用异步收发器(UART) CP82C50A-5Z

CP82C50A-5Z概述

    82C50A Asynchronous Communication Element (ACE) 技术手册

    1. 产品简介


    82C50A 异步通信元件(ACE) 是一款高性能的可编程通用异步接收器/发送器(UART)和波特率发生器(BRG),集成于单个芯片上。它采用 Intersil 的先进 Scaled SAJI IV CMOS 工艺制造,数据速率范围为直流到 625K 波特(0-10MHz 时钟)。这款元件广泛应用于串行通信系统、调制解调器控制以及各种工业自动化设备中。

    2. 技术参数


    - 数据速率: 直流至 625K 波特(0-10MHz 时钟)
    - 波特率发生器: 支持 1 到 65535 分频,可生成 16X 钟
    - 电源电压: 单电源 5V
    - 工作温度范围: 0 至 +70°C 或 -40 至 +85°C(具体取决于型号)
    - 封装形式: 40 引脚 PDIP 和 44 引脚 PLCC
    - 兼容性: 全面支持 TTL/CMOS

    3. 产品特点和优势


    - 单一芯片设计: 将 UART 和 BRG 集成于同一芯片,减少板级复杂度
    - 高灵活性: 支持多种波特率和数据位数配置
    - 低功耗: 1mA/MHz 的典型功耗
    - 广泛的信号接口: 支持完整的调制解调器控制信号(如 RTS, CTS, DSR, DTR, RI, DCD)
    - 微处理器兼容性: 与 80C86/80C88 系列微处理器完全兼容

    4. 应用案例和使用建议


    应用案例:
    - 串行通信: 用于连接计算机和外围设备(如打印机、键盘)
    - 工业控制: 在工厂自动化系统中作为通讯节点
    - 调制解调器控制: 用于远程数据传输系统
    使用建议:
    - 在实际应用中,需要根据具体需求选择合适的波特率和数据位数配置
    - 配置中断处理程序以提高系统的实时响应能力
    - 使用外部时钟输入时,注意确保 RCLK 和 BAUDOUT 信号的正确同步

    5. 兼容性和支持


    - 兼容性: 82C50A 可与多种 TTL/CMOS 系统兼容,支持多种封装形式(如 PDIP 和 PLCC)
    - 技术支持: Intersil 提供详细的文档和技术支持,有助于快速解决用户在使用过程中遇到的问题

    6. 常见问题与解决方案


    - Q: 如何配置波特率?
    - A: 通过设置 Divisor Latch (DLL 和 DLM) 来实现
    - Q: 什么是“双缓冲”模式?
    - A: 双缓冲模式允许微处理器在读写操作的同时进行并行到串行和串行到并行的数据转换
    - Q: 为什么需要 Master Reset?
    - A: Master Reset 用于将 82C50A 进入空闲状态,暂停所有串行数据活动,清除相关寄存器的状态

    7. 总结和推荐


    82C50A 异步通信元件是一款高性能且灵活的 UART 解决方案,具有广泛的适用性。其优良的电气特性、低功耗及全面的信号支持使其成为多种应用场景的理想选择。我们强烈推荐使用这款元件,尤其适用于需要高性能串行通信的工业控制和远程数据传输系统。

CP82C50A-5Z参数

参数
带自动流量控制
带调制解调器控制
最大工作供电电压 5.5V
通道数量 1,UART
数据速率 625Kbps
收发器数量 -
支持协议 RS232
最小工作供电电压 4.5V
接收器数量 -
典型供电电流 -
带假起始位检测
带 IrDA 编码器/解码器 -
FIFO大小 -
53.2mm(Max)
14.73mm(Max)
4.95mm(Max)
通用封装 PDIP-40
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装
