TL16C550BPTR

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 562Kbps 10mA 1 Channel 5.25V 16B LQFP-48 贴片安装 7mm*7mm*1.4mm
供应商型号: 25E-TL16C550BPTR
供应商: 国内现货
标准整包数: 1

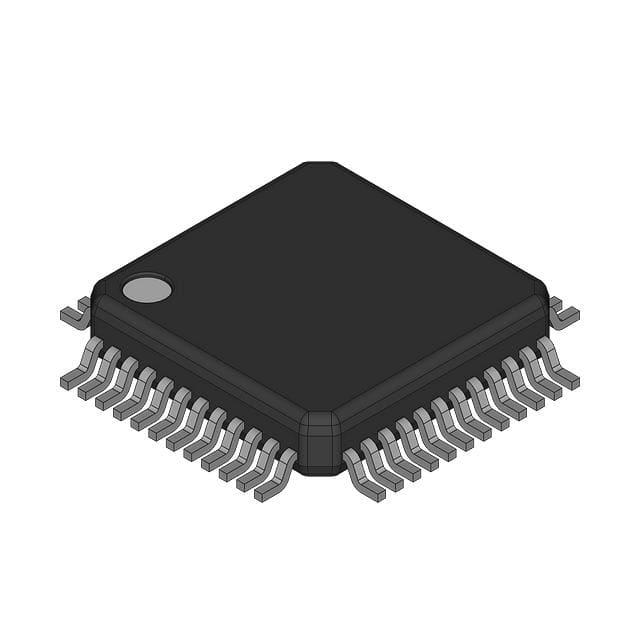

TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C550BPTR

TL16C550BPTR概述

    # Texas Instruments TL16C550B/TL16C550BI 异步通信元件技术手册

    产品简介


    TL16C550B 和 TL16C550BI 是 TI(德州仪器)生产的异步通信元件(ACE),为 TL16C450 的功能升级版本。这些芯片能够运行所有现有的 TL16C450 软件,并支持字符模式和 FIFO 模式两种操作方式。TL16C550B/BI 主要用于异步串行通信,广泛应用于调制解调器、工业自动化、网络通信等领域。

    技术参数


    核心参数
    - 波特率生成器:支持从 1 到 (2^16 - 1) 的分频比,可生成 16 倍速的时钟信号。
    - 数据格式:支持 5、6、7 或 8 位字符长度;奇偶校验位支持(偶校验、奇校验、无校验);停止位支持 1、1.5 或 2 位。
    - 波特率范围:从 DC 到 562 Kbit/s。
    - 中断控制:接收器、发送器、线路状态及数据集中断独立控制。
    工作环境
    - 供电电压:4.75V 至 5.25V。
    - 温度范围:TL16C550B:0°C 至 70°C;TL16C550BI:-40°C 至 85°C。
    - 功耗:最高 300mW(70°C 时)。
    外形封装
    - TL16C550B:40 引脚 DIP、44 引脚 PLCC、48 引脚 TQFP。
    - TL16C550BI:44 引脚 PLCC。

    产品特点和优势


    - 高效率:在 FIFO 模式下,接收和发送各配备 16 字节的 FIFO 缓冲区,显著降低对 CPU 的中断频率。
    - 兼容性强:与 TL16C450 兼容,支持现有软件,便于升级。
    - 灵活配置:具备完全可编程的串行接口特性,适应多种应用场景。
    - 高可靠性:内置诊断功能,支持线路故障隔离和错误仿真。
    - 高性能:提供更快的插入替代能力,适用于高性能应用需求。

    应用案例和使用建议


    应用案例
    TL16C550B/BI 广泛应用于串行通信领域,例如:
    - 网络设备的串口通信。
    - 工业自动化系统中的数据采集和传输。
    - 串口转并口通信设备。
    使用建议
    - 在高负载场景下优先启用 FIFO 模式以减少 CPU 中断。
    - 配置合适的波特率以确保通信稳定。
    - 定期检查中断状态寄存器,及时处理错误条件。

    兼容性和支持


    - 兼容性:与大多数标准串口协议兼容,包括 RS-232 和 RS-485。
    - 技术支持:提供完整的数据手册和技术支持服务,确保用户高效使用。

    常见问题与解决方案


    1. 问题:中断信号无法触发。
    - 解决方案:检查中断使能寄存器设置是否正确。
    2. 问题:数据传输速率过低。
    - 解决方案:调整波特率生成器分频值以匹配目标速率。
    3. 问题:硬件连接异常。
    - 解决方案:验证引脚连接是否符合数据手册要求。

    总结和推荐


    TL16C550B/TL16C550BI 是一款功能强大且灵活的异步通信元件,适合需要高效数据传输和可靠性的应用场景。其卓越的性能、广泛的兼容性和丰富的功能使其在市场上具有很强的竞争优势。因此,我们强烈推荐此产品用于需要高性能串口通信的场合。

TL16C550BPTR参数

参数
支持协议 -
带调制解调器控制 -
FIFO大小 16B
数据速率 562Kbps
带 IrDA 编码器/解码器 -
最大工作供电电压 5.25V
通道数量 1 Channel
最小工作供电电压 -
收发器数量 -
带假起始位检测 -
典型供电电流 10mA
接收器数量 -
带自动流量控制 -
长*宽*高 7mm*7mm*1.4mm
通用封装 LQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 散装

TL16C550BPTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL16C550BPTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS TL16C550BPTR TL16C550BPTR数据手册

TL16C550BPTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.3773
5000+ ¥ 18.51
10000+ ¥ 17.8395
库存: 2173
起订量: 517 增量: 0
交货地:
最小起订量为:10
合计: ¥ 193.77
直接购买
加入购物车
