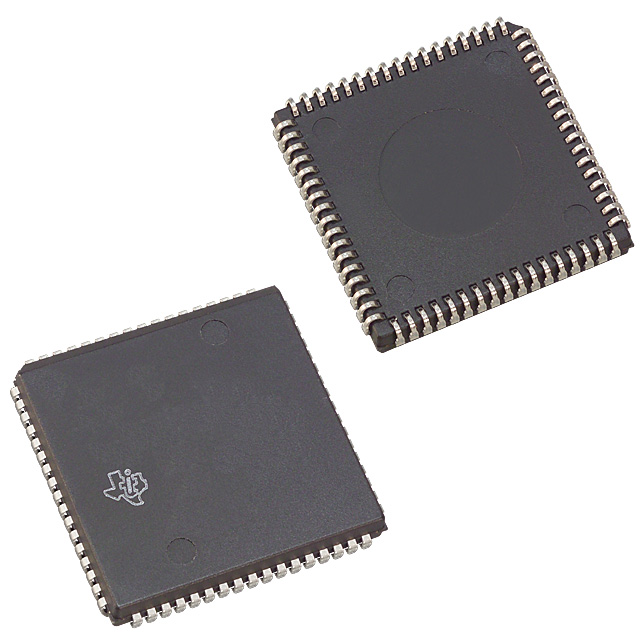

TL16C554AFN

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1Mbps 是 是 是 50mA 4,QUART 3V 5.25V 16B PLCC-68 贴片安装
供应商型号: TL16C554AFN
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C554AFN

TL16C554AFN概述

    TL16C554A/TL16C554AI 异步通信元件技术手册

    产品简介


    TL16C554A 和 TL16C554AI 是由 Texas Instruments 生产的增强型四通道异步通信元件(ACE),分别提供 68 针 PLCC 封装、64 针 PQFP 封装和 80 针 TQFP 封装形式。每个通道具备串行到并行的数据转换和并行到串行的数据转换能力。产品广泛应用于计算机系统、嵌入式系统以及各种需要高速串行通信的应用场景。

    技术参数


    - 工作频率: 最高可达 16 MHz 的时钟速率,用于高达 1 Mbaud 的操作。
    - 电源电压: 支持 5V 和 3.3V 两种电源电压。
    - 字符长度: 可编程 5、6、7 或 8 位字符长度。
    - 奇偶校验: 奇校验、偶校验或无校验。
    - 停止位: 可选 1、1.5 或 2 位停止位。
    - 波特率生成: 支持直流到 1 Mbit/s 的波特率生成。
    - 中断控制: 各个通道具备独立的传输、接收、线路状态和数据集中断控制。
    - 自动流控: 支持自动流控功能,通过 RTS 和 CTS 信号来自动控制串行数据流。
    - 工作温度范围: TL16C554A: 0°C 至 70°C;TL16C554AI: -40°C 至 85°C。

    产品特点和优势


    - 四通道设计: 四个独立的通信通道,每个通道都配备了16字节的FIFO缓冲区,减少了对CPU的中断请求。
    - 全面的诊断功能: 内置诊断能力,包括链路故障隔离和错误模拟功能,提升了系统的可靠性。
    - 多功能支持: 包括数据终端就绪(DTR)、数据载体检测(DCD)等重要接口,增加了产品的通用性和灵活性。

    应用案例和使用建议


    - 数据采集系统: 在工业自动化控制系统中,可以作为高速串行数据采集的关键部件。
    - 网络通信: 适用于各种网络通信设备,如路由器、交换机等。
    - 使用建议: 在使用过程中,确保电源稳定,避免过压或欠压情况,同时注意及时清理 FIFO 缓冲区,以防止数据溢出。

    兼容性和支持


    - 兼容性: 产品与其他标准的异步通信协议兼容,方便集成到现有的系统中。
    - 技术支持: Texas Instruments 提供详尽的技术文档和支持服务,用户可通过官方渠道获取帮助。

    常见问题与解决方案


    - Q: 如何设置正确的波特率?
    - A: 使用内部的可编程波特率发生器,通过设定适当的分频比来生成所需的波特率。

    - Q: 如何处理接收端 FIFO 溢出?
    - A: 定期读取 FIFO 中的数据,并在适当的时候清除 FIFO 缓冲区,以避免数据丢失。

    总结和推荐


    综上所述,TL16C554A/TL16C554AI 是一款高性能的四通道异步通信元件,具备高效的数据处理能力和丰富的功能。它在工业自动化、网络通信等领域具有广泛的应用前景。如果你正在寻找一个稳定可靠且多功能的串行通信解决方案,这款产品无疑是一个优秀的选择。

TL16C554AFN参数

参数
带自动流量控制
接收器数量 -
带假起始位检测
收发器数量 -
支持协议 -
FIFO大小 16B
最小工作供电电压 3V
带调制解调器控制
数据速率 1Mbps
典型供电电流 50mA
带 IrDA 编码器/解码器 -
通道数量 4,QUART
最大工作供电电压 5.25V
24.33mm(Max)
24.33mm(Max)
4.57mm(Max)~510μm(Min)
通用封装 PLCC-68
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TL16C554AFN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL16C554AFN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS TL16C554AFN TL16C554AFN数据手册

TL16C554AFN封装设计

查看详情并下载
Symbol
Footprint
3D Model
