CP2110-F01-GM

产品分类: 通用异步收发器(UART)
产品描述: 芯科 USB 控制器, 支持USB 至 UART, 24针
供应商型号: SYE-CP2110-F01-GM
供应商: 海外现货
标准整包数: 1

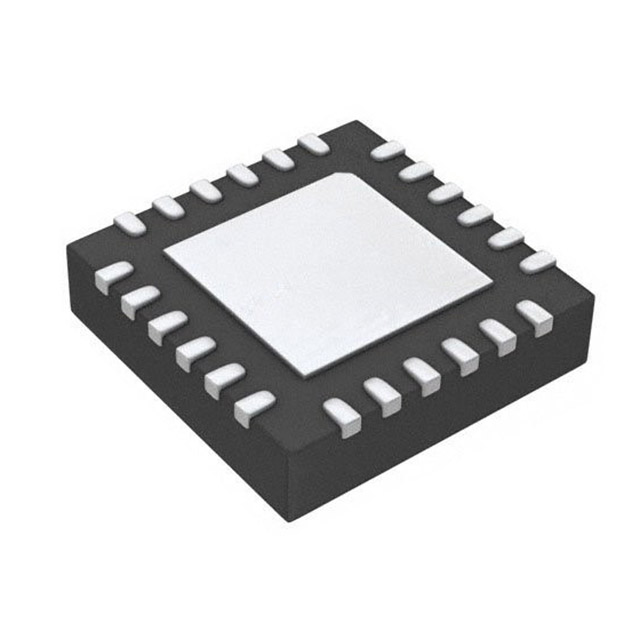

SILICON LABORATORIES 通用异步收发器(UART) CP2110-F01-GM

CP2110-F01-GM概述

    CP2110 单芯片HID USB到UART桥接器技术手册

    产品简介


    CP2110是一款高度集成的HID USB到UART桥接控制器,旨在通过最少的组件和PCB空间将现有的RS-232设计更新为USB接口。这款单芯片解决方案集成了USB功能控制器、USB收发器、振荡器、一次性可编程ROM以及异步串行数据总线(UART),提供4x4毫米QFN24和5x5毫米QFN28两种封装选择。
    主要功能:实现USB 2.0全速(12Mbps)通信,支持标准USB HID设备类,无需安装自定义驱动程序即可在多种操作系统中运行。
    应用领域:广泛应用于需要USB接口的嵌入式系统、工控设备、工业自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 集成电路 | 集成USB收发器、振荡器、一次性可编程ROM,无需外部电阻或晶体 |
    | 工作电压 | 自供电:3.0至3.6V;USB总线供电:4.0至5.25V |
    | 数据格式 | 支持5到8个数据位、1、1.5、2个停止位,奇偶校验包括奇、偶、标记、空、无 |
    | 波特率范围 | 300bps到1Mbps |
    | 缓冲区大小 | 接收和发送缓冲区均为480字节 |
    | GPIO | 10个可配置的GPIO引脚,可作为输入、开漏输出或推挽输出 |
    | 时钟输出 | 24MHz到47kHz可调 |
    | 环境温度范围 | -40°C到+85°C |

    产品特点和优势


    1. 高度集成:所有关键组件均集成在同一芯片上,减少了外部元件的需求。
    2. 免驱动:支持标准USB HID设备类,不需安装自定义驱动即可在Windows、Linux和MacOS等系统中运行。
    3. 灵活的GPIO:10个可配置的GPIO引脚,支持多种功能,如硬件流控制、时钟输出、RS-485控制等。
    4. 低功耗:USB挂起状态下的电流消耗仅在120到220μA之间。

    应用案例和使用建议


    应用案例:CP2110广泛应用于各种嵌入式系统和工业设备中,例如用于传感器数据采集、工业控制系统、医疗设备等。
    使用建议:
    - 在设计中考虑电源稳定性和电磁干扰(EMI)防护措施。
    - 使用适当的接地和滤波电容来保证信号完整性。
    - 在硬件流控制模式下,确保RTS和CTS信号的有效配置以避免数据丢失。

    兼容性和支持


    - 兼容性:支持与各种USB主机控制器和外设兼容,提供完整的文档和开发库。
    - 支持服务:Silicon Labs提供详细的文档、API、测试应用程序和支持服务,包括在线论坛和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法识别为标准HID设备 | 检查是否正确配置了USB描述符和驱动程序 |
    | 波特率设置错误 | 重新配置波特率参数 |
    | 数据传输不稳定 | 检查信号线和地线连接,确保信号完整性 |

    总结和推荐


    CP2110 是一款高效且功能强大的USB到UART桥接控制器,适合需要快速简便地进行USB接口更新的应用。其高集成度和免驱动特性使其成为嵌入式系统和工业应用的理想选择。强烈推荐在各类嵌入式设备和工业自动化项目中采用。
    通过使用CP2110,开发人员可以轻松地将现有系统升级到最新的USB标准,而无需进行大量的硬件修改,显著提高了系统的灵活性和可靠性。

CP2110-F01-GM参数

参数
最小工作供电电压 3V
带 IrDA 编码器/解码器 -
接收器数量 1
通道数量 -
FIFO大小 480B
收发器数量 -
带假起始位检测
数据速率 1Mbps
带自动流量控制 否,是
典型供电电流 -
最大工作供电电压 3.6V
带调制解调器控制 -
支持协议 UART,USB,USB 2.0
长*宽*高 4mm*4mm*750μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

CP2110-F01-GM厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

CP2110-F01-GM数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 通用异步收发器(UART) SILICON LABORATORIES CP2110-F01-GM CP2110-F01-GM数据手册

CP2110-F01-GM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.658 ¥ 30.654
100+ $ 3.3604 ¥ 28.1602
250+ $ 3.2116 ¥ 26.9132
500+ $ 2.976 ¥ 24.9389
1000+ $ 2.9636 ¥ 24.835
1911+ $ 2.9512 ¥ 24.7311
库存: 16076
起订量: 82 增量: 1911
交货地:
最小起订量为:25
合计: ¥ 766.35
