TL16C2550IRHBR

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5Mbps 是 是 是 7.5mA 2,DUART 1.8V 5V 16B QFN 贴片安装,黏合安装 5mm*5mm*900μm
供应商型号: TL16C2550IRHBR
供应商: 国内现货
标准整包数: 1

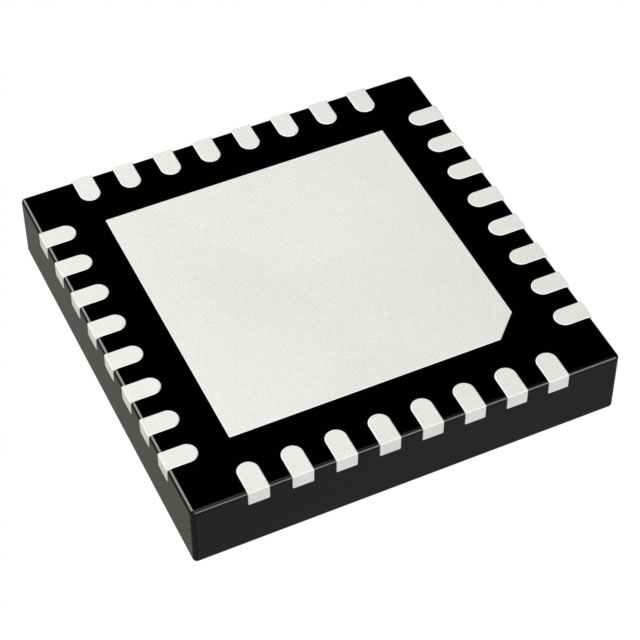

TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C2550IRHBR

TL16C2550IRHBR概述


    产品简介


    TL16C2550 是一款由德州仪器(Texas Instruments)生产的双通道通用异步收发传输器(Universal Asynchronous Receiver and Transmitter,UART)。它结合了两个TL16C550D UART的功能,每个UART都有独立的寄存器集和FIFO缓冲区。此外,它支持多种电压范围(1.8V至5V),并具有广泛的应用领域,包括点-of-sale终端、游戏机、便携式设备和路由器控制输入等。

    技术参数


    - 供电电压范围: 1.8V至5V
    - 波特率生成: 支持从直流到1 Mbit/s
    - 串行和调制解调器控制输出: 用于直接驱动双向数据总线和控制总线,也支持RJ11电缆
    - 工作时钟频率:
    - 最高24 MHz(VCC=5V)
    - 最高20 MHz(VCC=3.3V)
    - 最高16 MHz(VCC=2.5V)
    - 最高10 MHz(VCC=1.8V)
    - 存储容量: 每个UART通道提供16字节FIFO
    - 串行接口特性: 支持5位、6位、7位或8位字符,偶数、奇数或无奇偶校验位
    - 接收和发送中断: 独立控制,支持多优先级中断系统
    - 封装选项:
    - 48引脚TQFP(PFB)
    - 32引脚QFN(RHB)
    - 44引脚PLCC(FN)

    产品特点和优势


    - 高集成度: 集成双通道UART,节省空间,减少外部电路复杂性。
    - 灵活的工作环境: 可在1.8V至5V范围内工作,适合各种不同的电源环境。
    - 丰富的通信功能: 支持多种串行数据格式,具有波特率生成器和多奇偶校验位选择功能。
    - 高效的数据处理能力: 内置FIFO,减轻主机CPU负担,提高系统效率。
    - 自动流控制: 通过自动RTS和CTS功能减少软件开销,避免溢出错误。

    应用案例和使用建议


    应用案例:
    - 点-of-sale终端: 在支付系统中作为高速数据传输模块,保证数据的安全性和及时性。
    - 游戏机: 用于游戏机之间的高速数据传输,确保游戏体验流畅。
    - 便携式设备: 如手机和平板电脑,用于连接外围设备如蓝牙模块。
    - 路由器控制: 用于网络设备间的串行通信。
    使用建议:
    - 设计布局: 为实现最佳性能,需注意电源管理和信号完整性。确保VCC和GND的走线短且宽,以减少噪声干扰。
    - 波特率配置: 根据实际应用需求选择合适的波特率,注意计算正确的分频器值以满足所需的比特率。
    - 流控制配置: 根据实际需求启用或禁用自动流控制(如自动RTS和CTS)以优化数据传输过程。

    兼容性和支持


    - 兼容性: TL16C2550可与多种设备兼容,例如RJ11电缆、不同类型的电源及外部时钟源。
    - 技术支持: 德州仪器提供详尽的技术文档和支持服务,包括设计指南、参考设计和客户支持。

    常见问题与解决方案


    问题1: 设备无法正常通信。
    - 解决方案: 检查电源电压是否在规定的范围内,确认波特率设置正确,以及硬件连接是否正确。
    问题2: 接收数据丢失。
    - 解决方案: 确认接收FIFO触发级别设置合理,适当增加接收FIFO大小或调整流控制参数以减少数据丢失。
    问题3: 发送失败。
    - 解决方案: 检查发送FIFO是否为空,确认波特率设置正确,以及是否启用了适当的中断和流控制机制。

    总结和推荐


    综合评估:
    TL16C2550具备多种优点,如广泛的电压支持、灵活的配置选项和高效的通信能力,使其成为广泛应用于各种设备的优秀选择。其强大的功能和稳定的性能使得该产品非常适合需要高速、可靠的串行通信的应用场合。
    推荐:
    对于需要进行高速数据传输、对可靠性要求较高的应用场景,强烈推荐使用TL16C2550。在设计过程中,建议仔细阅读技术手册并遵循官方提供的设计指南,以充分发挥其性能潜力。

TL16C2550IRHBR参数

参数
通道数量 2,DUART
带 IrDA 编码器/解码器 -
带自动流量控制
数据速率 1.5Mbps
最大工作供电电压 5V
带调制解调器控制
典型供电电流 7.5mA
带假起始位检测
最小工作供电电压 1.8V
接收器数量 -
支持协议 -
收发器数量 -
FIFO大小 16B
长*宽*高 5mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TL16C2550IRHBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL16C2550IRHBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS TL16C2550IRHBR TL16C2550IRHBR数据手册

TL16C2550IRHBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
