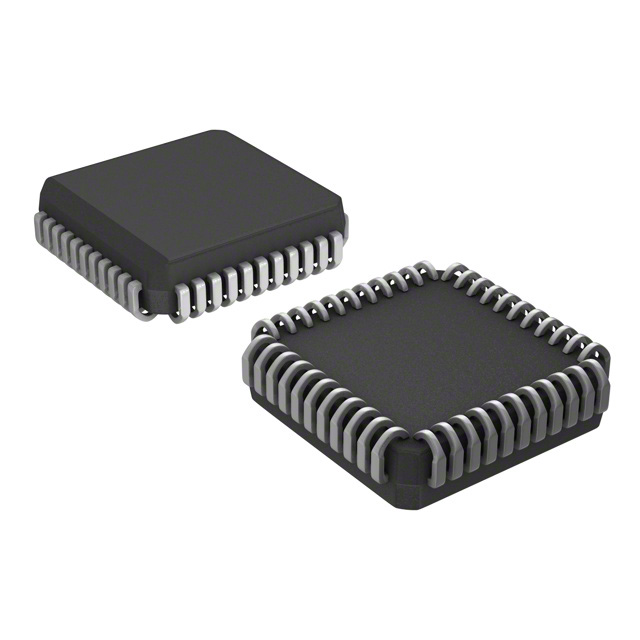

TL16C550CFNR

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1Mbps 是 是 是 10mA 1,UART 3V 5.25V 16B LCC 贴片安装,黏合安装 16.59mm*16.59mm*4.06mm
供应商型号: TL16C550CFNR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C550CFNR

TL16C550CFNR概述

    TL16C550C 异步通信元件及其自动流控制技术手册

    1. 产品简介


    TL16C550C 是一个高度集成的异步通信元件(ACE),具有自动流控制功能。该器件主要用于串行通信,能够在各种通信环境中提供高效的数据传输能力。TL16C550C 的主要功能包括程序化的自动 RTS 和自动 CTS 控制,广泛应用于调制解调器、终端设备和工业控制系统等领域。

    2. 技术参数


    以下是 TL16C550C 的关键技术规格和性能参数:
    - 电压范围:
    - 低电压模式:3.3V ± 0.3V
    - 标准电压模式:5V ± 0.25V
    - 操作温度范围:
    - TL16C550C:0°C 至 70°C
    - TL16C550CI:-40°C 至 85°C
    - 时钟速率:高达 16MHz
    - 波特率:最高可达 1Mb/s
    - 电气特性:
    - 输入电压范围:-0.5V 至 7V
    - 输出电压范围:-0.5V 至 7V
    - 中断和控制信号:
    - 线路状态中断
    - 数据集中断
    - 模特控制中断

    3. 产品特点和优势


    TL16C550C 的主要优势包括:
    - 自动流控制:能够通过自动 RTS 和自动 CTS 控制显著减少软件负载并提高系统效率。
    - 高集成度:包括串行到并行转换和并行到串行转换,以及全面的通信接口控制。
    - 多用途性:适用于各种通信协议和硬件平台,包括现有的 TL16C450 软件。
    - 可编程性:支持多种字符长度、奇偶校验位和停止位配置。
    - 诊断能力:具备内部自检功能,包括环回控制和错误模拟。

    4. 应用案例和使用建议


    TL16C550C 可用于多种应用场景,例如:
    - 调制解调器和终端设备:用于实现高效的串行数据传输。
    - 工业控制系统:支持可靠的通信接口和控制信号。
    - 嵌入式系统:为微处理器提供高效的串行通信功能。
    使用建议:
    - 在高波特率下工作时,确保时钟源的稳定性以避免数据传输错误。
    - 适当配置自动流控制功能,以减少处理器负担并提高整体系统效率。
    - 利用内置的诊断功能进行定期自检,确保通信链路的稳定性和可靠性。

    5. 兼容性和支持


    TL16C550C 具有广泛的兼容性,可以与大多数现有的硬件平台和软件生态系统无缝集成。德州仪器公司提供了丰富的技术支持资源,包括文档更新通知、技术支持和故障排除指南。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题:系统无法识别 TL16C550C。
    - 解决方案:检查电源连接是否正确,确保所有引脚配置正确无误。

    - 问题:通信数据出现错误。
    - 解决方案:确认波特率设置正确,检查硬件连接是否稳固。
    - 问题:设备不响应中断信号。
    - 解决方案:验证中断使能位设置,确保中断向量表配置正确。

    7. 总结和推荐


    综上所述,TL16C550C 是一款高性能、多功能的异步通信元件,适用于多种复杂通信场景。其自动化流控制功能和强大的诊断能力使其成为工业控制和嵌入式系统的理想选择。对于需要高效且可靠通信的项目,我们强烈推荐使用 TL16C550C。德州仪器公司提供的丰富技术支持将帮助用户充分发挥其潜力。

TL16C550CFNR参数

参数
支持协议 -
带调制解调器控制
带自动流量控制
接收器数量 -
带假起始位检测
收发器数量 -
通道数量 1,UART
带 IrDA 编码器/解码器 -
数据速率 1Mbps
FIFO大小 16B
典型供电电流 10mA
最小工作供电电压 3V
最大工作供电电压 5.25V
长*宽*高 16.59mm*16.59mm*4.06mm
通用封装 LCC
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
