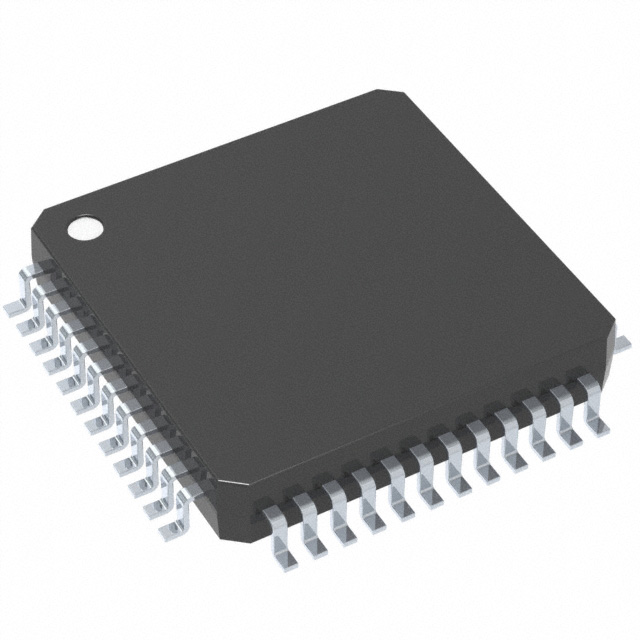

TL16C550CIPTG4

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1Mbps 是 是 是 10mA 1,UART 3V 5.25V 16B QFP 贴片安装 7mm*7mm*1.4mm
供应商型号: TL16C550CIPTG4-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C550CIPTG4

TL16C550CIPTG4概述


    产品简介


    产品类型:TL16C550C 和 TL16C550CI 是一种异步通信元件(ACE),它们是 TL16C550B 的功能升级版本,而 TL16C550B 则是对 TL16C450 的功能升级。它们具有串行到并行和并行到串行的数据转换功能,广泛应用于通信设备、工业控制等领域。
    主要功能:TL16C550C 和 TL16C550CI 支持多种数据格式,如 5 至 8 位字符长度、奇偶校验位生成及检测、1 至 2 个停止位的生成等。此外,还具备自动流控制(Auto-RTS 和 Auto-CTS)功能,能够减少软件负担并提高系统效率。
    应用领域:适用于数据传输速率高达 1 Mbaud 的各种通信设备,包括数据终端设备、调制解调器、网络接口等。

    技术参数


    - 工作电压:5V 和 3.3V
    - 工作时钟频率:最高可达 16MHz
    - 数据格式:5 至 8 位字符长度、奇偶校验位生成及检测、1 至 2 个停止位的生成
    - 传输速率:支持 1Mbaud 速率
    - 接口类型:支持 RJ11 连接器
    - 工作环境:典型工作温度范围为商业级(0°C 至 70°C)

    产品特点和优势


    - FIFO 模式:可以存储最多 16 字节的数据,并提供多达 16 个字节的缓冲能力。
    - 自动流控制:支持自动流控制(Auto-RTS 和 Auto-CTS),可以有效减少数据溢出和软件负担。
    - 兼容现有软件:能够在所有现有的 TL16C450 软件上运行。
    - 全面诊断功能:内部具备自检和错误模拟功能,方便故障排查。
    - 高集成度:集成了多个终端控制功能,简化系统设计。

    应用案例和使用建议


    应用案例:
    1. 在工业自动化控制系统中,TL16C550C 和 TL16C550CI 可用于实现多设备间的高速数据交换。
    2. 在远程通信系统中,这些芯片可以通过 RJ11 接口直接连接设备,确保可靠的数据传输。
    使用建议:
    - 在应用中,确保正确设置自动流控制功能,以避免数据溢出。
    - 结合适当的硬件设计,如使用 RJ11 连接器,可进一步提升系统的可靠性。

    兼容性和支持


    - 兼容性:支持与现有的 TL16C450 系统无缝对接,并且可以与标准 RJ11 电缆直接连接。
    - 支持服务:提供详尽的技术手册和支持文档,用户可以通过联系当地分销商或 TI 销售办事处获取更多技术支持。

    常见问题与解决方案


    - Q1:如何设置自动流控制?
    - A1:通过设置 Modem 控制寄存器(MCR)中的相应位(例如,位 5 用于启用自动流控制,位 1 用于启用 Auto-RTS)来配置自动流控制功能。
    - Q2:如何防止数据溢出?
    - A2:合理配置接收 FIFO 触发阈值,确保在发送方数据量较大时能够及时触发自动流控制机制,防止数据溢出。

    总结和推荐


    TL16C550C 和 TL16C550CI 在功能和性能上都有显著提升,尤其是在自动流控制方面的表现尤为突出。对于需要高数据传输速率和可靠性要求的应用场景,推荐使用 TL16C550C 和 TL16C550CI。结合其兼容性、高集成度和全面的支持服务,使其成为市场上极具竞争力的产品。无论是工业自动化还是远程通信领域,都是一个不错的选择。

TL16C550CIPTG4参数

参数
收发器数量 -
FIFO大小 16B
最大工作供电电压 5.25V
最小工作供电电压 3V
带自动流量控制
通道数量 1,UART
带调制解调器控制
数据速率 1Mbps
接收器数量 -
典型供电电流 10mA
带假起始位检测
支持协议 -
带 IrDA 编码器/解码器 -
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 停产
包装方式 托盘
