首页  >  产品百科  >  CY7C64225-28PVXC

CY7C64225-28PVXC

产品分类: 通用异步收发器(UART)
产品描述: 230.4KBd 否 否,是 27mA USB,USB 2.0 3V 5.25V 64B SSOP-28 贴片安装
供应商型号: CY7C64225-28PVXC
供应商: 国内现货
标准整包数: 1

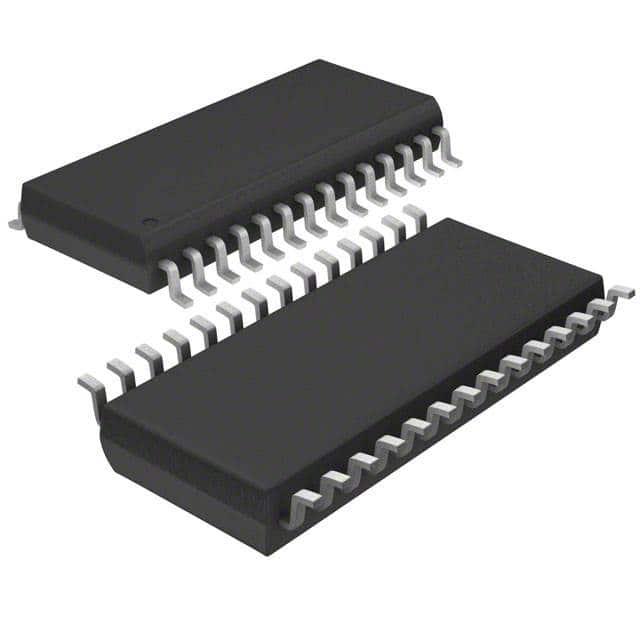

CYPRESS SEMICONDUCTOR 通用异步收发器(UART) CY7C64225-28PVXC

CY7C64225-28PVXC概述

    # CY7C64225 USB-to-UART Bridge Controller

    产品简介


    CY7C64225 是一款由Cypress Semiconductor公司生产的USB到UART桥接控制器,主要功能是通过USB接口为串行通信提供便利。它广泛应用于工业和计量设备、医疗设备、销售点(POS)系统以及USB转RS-232和USB转UART线缆等场景。

    技术参数


    电气特性
    - USB接口:符合USB 2.0全速标准,USB-IF认证
    - UART接口:波特率范围从300到230400,支持无校验位、奇校验和偶校验
    - 供电电压:3.3V或5V
    - 低功耗:225 μA(5V)、207 μA(3.3V)
    - 悬挂模式电流消耗:225 μA(5V)、207 μA(3.3V)
    - 工作温度范围:商业级0°C至+70°C
    支持特性
    - 兼容多种操作系统驱动,如Windows、Mac OS、Linux、Android、Windows CE
    - 包含LED指示灯,用于指示UART数据传输状态
    - 集成24 MHz振荡器和3.3V稳压器
    - 内置闪存存储配置参数

    产品特点和优势


    CY7C64225具备多种优势,使其在市场上具有很强的竞争力:
    - 多功能集成:集成了USB控制器、UART控制器、稳压器、振荡器和闪存等组件,简化了硬件设计。
    - 兼容性强:支持多种操作系统驱动程序,适用于广泛的系统平台。
    - 低功耗:特别是在悬挂模式下,低功耗使其非常适合便携式和电池供电设备。
    - 灵活配置:可以通过配置工具CyUsbUart进行简单便捷的配置,以满足不同应用需求。

    应用案例和使用建议


    应用案例
    1. USB转RS-232转换器:如图所示,CY7C64225可以通过USB接口与RS-232设备进行通信。
    2. USB转UART线缆:如图所示,CY7C64225可用于创建支持TTL电平UART信号的USB转UART线缆。
    使用建议
    - 在设计USB到UART转换电路时,应注意选择合适的电阻值和电容值,确保USB接口稳定运行。
    - 在需要硬件流控制的应用中,正确连接CTS、RTS、DTR和DSR信号线以实现有效通信。

    兼容性和支持


    CY7C64225支持多种操作系统,包括Windows、Mac OS、Linux、Android、Windows CE等。Cypress提供了完整的开发资源和支持文档,帮助用户快速集成到项目中。此外,还提供了一整套开发工具和代码示例,如CYUSBS232开发套件,方便用户进行开发测试。

    常见问题与解决方案


    1. 问:设备如何配置波特率?
    - 答:通过配置工具CyUsbUart设置所需的波特率和其他参数。
    2. 问:设备如何进入休眠模式?
    - 答:当USB总线进入休眠状态时,设备会自动进入休眠模式,并通过SUSPEND引脚指示。
    3. 问:如何启用远程唤醒功能?
    - 答:通过配置工具CyUsbUart设置远程唤醒功能,主机需要启用SETFEATURE请求以允许远程唤醒。

    总结和推荐


    CY7C64225是一款功能强大且易于集成的USB到UART桥接控制器,适用于多种应用场合。它的低功耗特性、丰富的接口支持和便捷的配置工具使其成为工业控制、医疗设备及消费电子产品中的理想选择。强烈推荐用户在相关项目中采用CY7C64225。

CY7C64225-28PVXC参数

参数
FIFO大小 64B
带调制解调器控制 -
带假起始位检测
典型供电电流 27mA
支持协议 USB,USB 2.0
带 IrDA 编码器/解码器 -
最大工作供电电压 5.25V
数据速率 230.4KBd
接收器数量 -
收发器数量 -
最小工作供电电压 3V
带自动流量控制 否,是
通道数量 -
10.4mm(Max)
5.6mm(Max)
2mm(Max)
通用封装 SSOP-28
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

CY7C64225-28PVXC厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY7C64225-28PVXC数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 通用异步收发器(UART) CYPRESS SEMICONDUCTOR CY7C64225-28PVXC CY7C64225-28PVXC数据手册

CY7C64225-28PVXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
