ST16C452CJ68PS-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 1.5Mbps 是 是 否 2,DUART 2.97V 5.5V 1B LCC 贴片安装 24.23mm(长度)*24.23mm(宽度)
供应商型号: ST16C452CJ68PS-F-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) ST16C452CJ68PS-F

ST16C452CJ68PS-F概述

    ST16C452/452PS Dual Universal Asynchronous Receiver and Transmitter with Parallel Printer Port 技术手册解析



    1. 产品简介



    ST16C452/452PS是一款集成双通用异步接收器和发射器(UART)以及双向并行端口的电子元器件。并行端口与CENTRONICS类型的打印机直接兼容,能够配置为通用I/O接口,也可连接其他打印机设备。此器件支持高达1.5Mbps的数据传输率,且提供了增强的UART功能和调制解调器控制接口。


    2. 技术参数



    - 工作环境:温度范围为0°C至+70°C(ST16C452CJ68),-40°C至+85°C(ST16C452IJ68)
    - 供电电压:2.97至5.5伏
    - 数据传输率:最高可达1.5Mbps
    - 兼容性:软件兼容ST16C450、NS16C450
    - 输入输出信号:具有双UART通道、并行端口以及多种控制信号

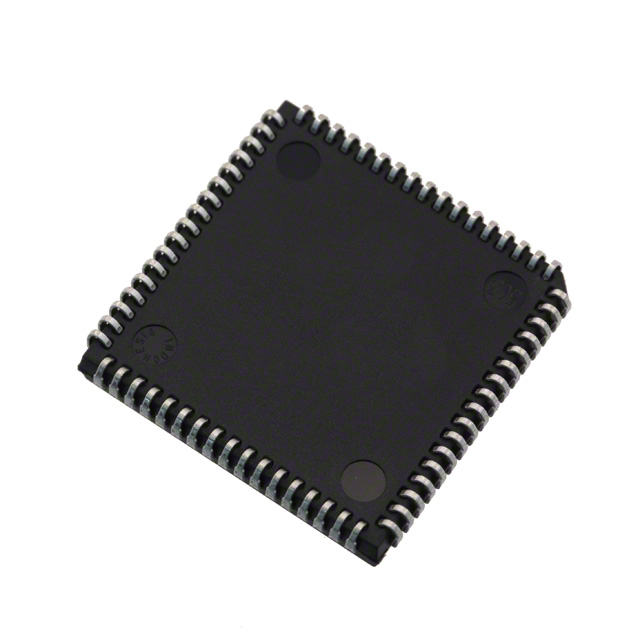

    - 包装形式:68针PLCC封装


    3. 产品特点和优势



    - 双向并行端口:能够通过单个控制位或8位模式设置数据方向。
    - 多功能UART:支持独立的发送和接收控制、奇偶校验位生成和检测。
    - 低功耗设计:采用先进的CMOS工艺,实现较低的功耗。
    - 兼容多种系统:不仅适用于传统UART,还能够与PS/2操作系统兼容。


    4. 应用案例和使用建议



    - 适用场景:广泛应用于工业自动化、通信设备、嵌入式系统等领域。
    - 使用建议:根据具体应用场景选择合适的UART通道,对于需要高可靠性的场合,可以考虑使用硬件和软件双重控制的方式管理并行端口数据方向。


    5. 兼容性和支持



    - 兼容性:与传统的16C450系列器件兼容,可轻松替换。
    - 支持和服务:制造商提供详尽的技术文档和客户支持服务,以帮助用户更好地理解和使用该器件。


    6. 常见问题与解决方案



    - 问题1:数据传输速率过低
    - 解决方案:检查并确保外部时钟频率符合要求。
    - 问题2:无法正常初始化并行端口
    - 解决方案:确认所有相关控制信号正确设置,尝试复位设备后再进行初始化。


    7. 总结和推荐



    综上所述,ST16C452/452PS集成了高性能的UART和并行端口功能,特别适合于需要高效串并转换的应用场合。其丰富的控制选项和广泛的兼容性使得该器件在市场上具备较高的竞争力。我们强烈推荐在相关的电子工程项目中使用这款产品。

ST16C452CJ68PS-F参数

参数
带假起始位检测
支持协议 -
接收器数量 -
带调制解调器控制
最小工作供电电压 2.97V
通道数量 2,DUART
带自动流量控制
带 IrDA 编码器/解码器 -
收发器数量 -
最大工作供电电压 5.5V
典型供电电流 -
数据速率 1.5Mbps
FIFO大小 1B
长*宽*高 24.23mm(长度)*24.23mm(宽度)
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 管装

ST16C452CJ68PS-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

ST16C452CJ68PS-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR ST16C452CJ68PS-F ST16C452CJ68PS-F数据手册

ST16C452CJ68PS-F封装设计

查看详情并下载
Symbol
Footprint
