ISL28006FH-50EVAL1Z

产品分类: 其他放大器
产品描述: 50μA Current Sense
供应商型号: ISL28006FH-50EVAL1Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他放大器 ISL28006FH-50EVAL1Z

ISL28006FH-50EVAL1Z概述


    产品简介

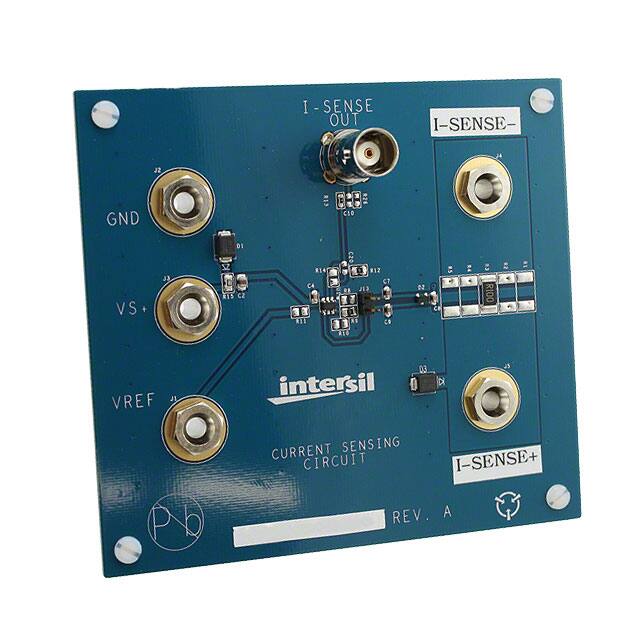

    ISL28006 电流感测评估板 是一款专门用于评估 ISL28006 电流感测放大器 的设计平台。ISL28006 放大器提供多种固定增益选项(100V/V、50V/V 和 20V/V)和一个可调增益选项。它可用于高侧或低侧电流感测应用,非常适合用于需要精确测量电流的应用场合,如工业自动化、电源管理、电动汽车充电系统等。

    技术参数


    ISL28006 电流感测评估板的主要技术参数如下:
    - 增益选择:100V/V、50V/V、20V/V 和可调(通过外部电阻 R11 和 R14 调整)
    - 电源电压范围:2.7V 至 5.5V
    - 输入电压范围:±0.2V 至 ±28V
    - 输出电压范围:±2.5V
    - 过载恢复时间:根据增益和输入条件而变化
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    ISL28006 电流感测评估板 具备以下显著特点和优势:
    - 多增益选择:用户可以根据需求选择不同的增益,灵活性高。
    - 过载保护:内部 ESD 二极管限制峰值电流,外部电阻可以进一步优化保护。
    - 精准测量:在高侧和低侧应用中都能提供准确的电流测量。
    - 适应性强:适用于各种电源和负载条件下的应用。

    应用案例和使用建议


    ISL28006 电流感测评估板 在多种应用场景中表现出色,例如:
    - 工业自动化:用于监控电机电流,确保设备正常运行。
    - 电源管理:实时监测电源输出电流,提高效率和安全性。
    - 电动汽车充电系统:精确控制充电电流,避免过载和短路风险。
    使用建议:
    - 确保连接正确的外部电阻以获得所需的增益。
    - 在高电流环境下使用外部保护电阻(R6)以减少过压风险。
    - 配置适当的滤波电容(C7、C8、C9),以降低电压尖峰对放大器的影响。

    兼容性和支持


    ISL28006 电流感测评估板 设计灵活,可以与其他标准电子元件配合使用。厂家提供了详细的技术文档和支持服务,包括电路图、BOM 清单和技术咨询。用户可以通过官网获取更多资源和支持信息。

    常见问题与解决方案


    ISL28006 电流感测评估板 在使用过程中可能会遇到以下问题及解决方案:
    - 问题:增益设置错误导致测量不准确
    - 解决方法:检查并正确配置增益电阻 R11 和 R14。
    - 问题:输出信号失真
    - 解决方法:添加适当的滤波电容(C7、C8、C9)以减少噪声。
    - 问题:外部电压尖峰导致损坏
    - 解决方法:添加外部保护电阻(R6)并使用瞬态保护组件。

    总结和推荐


    综上所述,ISL28006 电流感测评估板 是一款性能优越且多功能的产品,适用于多种复杂环境中的电流测量。其灵活的增益选择、过载保护功能以及详细的使用指南使其成为当前市场上极具竞争力的选择。我们强烈推荐这一产品用于需要精确电流测量的各种应用场景。

ISL28006FH-50EVAL1Z参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Current Sense
典型供电电流 50μA
零件状态 在售
包装方式 散装

ISL28006FH-50EVAL1Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL28006FH-50EVAL1Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他放大器 RENESAS ELECTRONICS ISL28006FH-50EVAL1Z ISL28006FH-50EVAL1Z数据手册

ISL28006FH-50EVAL1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.0716 ¥ 490.705
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 490.7
直接购买
