71V416L12PHG

产品分类: 静态随机存储器(SRAM)
产品描述: 4Mb (256K x 16) 256 k x 16 3V 170mA 3.6V Parallel TSOP-44 贴片安装 18.41mm*10.16mm*1mm
供应商型号: 800-2459-5-ND
供应商: Digi-Key
标准整包数: 1

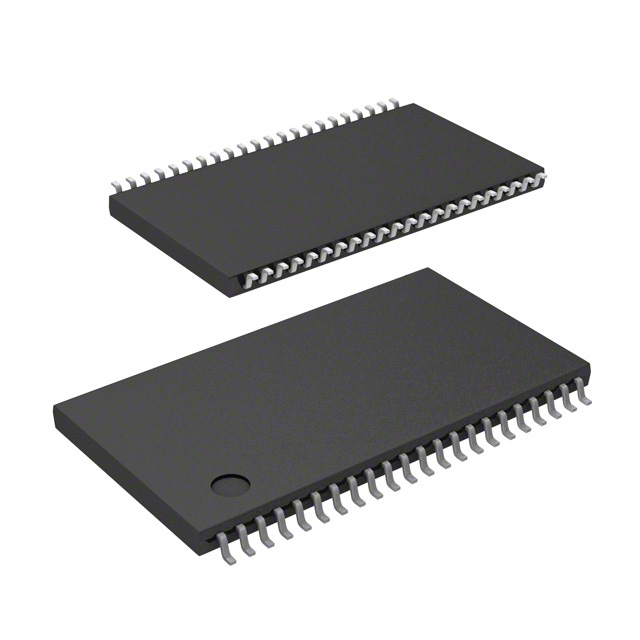

RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V416L12PHG

71V416L12PHG概述


    产品简介


    IDT71V416 是一款高速静态随机存取存储器(SRAM),其容量为4兆位(256K x 16位)。该芯片采用先进的高性能高可靠性CMOS技术制造,提供了一种高性价比的高速内存解决方案。该产品适用于商业和工业温度范围内的各种应用场景,如通信设备、计算机系统和嵌入式系统等。

    技术参数


    - 封装类型:44针塑料小外形晶体管(SOJ)封装,400密尔薄型小外形晶体管(TSOP)Type II封装,48球栅阵列(BGA)封装,尺寸为9mm x 9mm。
    - 电源电压:3.3V。
    - 工作速度:商业和工业温度范围内10ns/12ns/15ns。
    - 数据输入/输出:LVTTL兼容的双向数据输入和输出。
    - 功耗:动态工作电流(商业温度范围):170-200mA;动态待机电流(商业温度范围):40-70mA。
    - 引脚配置:包含芯片选择(CS)、写使能(WE)、输出使能(OE)、高位使能(BHE)、低位使能(BLE)和数据输入/输出(I/O0-I/O15)等功能引脚。

    产品特点和优势


    IDT71V416 具有以下显著特点和优势:
    - 快速访问时间:商业和工业温度范围下10ns的地址访问时间和12ns/15ns的循环时间。
    - 低功耗:通过芯片非选择操作降低功耗。
    - 多封装选项:提供多种封装选项以满足不同应用需求。
    - 环保材料:提供符合绿色标准的版本。
    - 高可靠性:采用高性能CMOS技术,确保高可靠性和长寿命。

    应用案例和使用建议


    应用案例
    IDT71V416 可广泛应用于需要高速数据存取的系统中,如路由器、交换机、服务器、监控系统等。它特别适合需要处理大量数据并要求高速响应的应用场景。
    使用建议
    - 电源管理:确保电源电压稳定在3.3V,避免过压或欠压对芯片造成损坏。
    - 信号完整性:由于该芯片具有较高的工作频率,应确保信号线的阻抗匹配和良好的布线设计,以减少信号反射和干扰。
    - 温度管理:由于该芯片具有商业和工业温度范围,应在设计时考虑工作环境的温度变化,选择合适的封装类型以确保正常工作。

    兼容性和支持


    IDT71V416 支持多种封装类型,可以方便地集成到不同的系统设计中。同时,该产品提供了详细的文档和技术支持,包括技术手册和参考设计,用户可以在官方网站上找到相关的技术支持和服务信息。

    常见问题与解决方案


    - Q: 为什么电源电压必须是3.3V?
    - A: 该芯片设计为仅支持3.3V电源电压,超过此电压可能导致芯片损坏。因此,务必保证电源电压始终为3.3V。

    - Q: 如何确定芯片是否处于非选择状态?
    - A: 当CS引脚处于高电平时,芯片将处于非选择状态,此时所有I/O引脚均呈高阻态。

    - Q: 写使能(WE)和输出使能(OE)如何协同工作?
    - A: 当WE引脚为高电平且OE引脚为低电平时,芯片将进入读取模式;当WE引脚为低电平时,芯片将进入写入模式。

    总结和推荐


    IDT71V416 是一款高性能、高可靠性的高速静态RAM芯片,适用于多种工业和商业应用场景。其快速访问时间、低功耗和多封装选项使其在市场上具备很强的竞争力。我们强烈推荐用户根据具体的应用需求选择合适的型号和封装类型,以充分发挥其优异性能。
    希望上述信息能够帮助您更好地了解和应用IDT71V416。如果您有任何疑问或需要进一步的支持,请随时联系技术支持团队。

71V416L12PHG参数

参数
组织 256 k x 16
数据总线宽度 -
接口类型 Parallel
存储容量 4Mb (256K x 16)
最大供电电流 170mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 18.41mm*10.16mm*1mm
通用封装 TSOP-44
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 散装,管装

71V416L12PHG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V416L12PHG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V416L12PHG 71V416L12PHG数据手册

71V416L12PHG封装设计

查看详情并下载
Symbol
Footprint
3D Model
