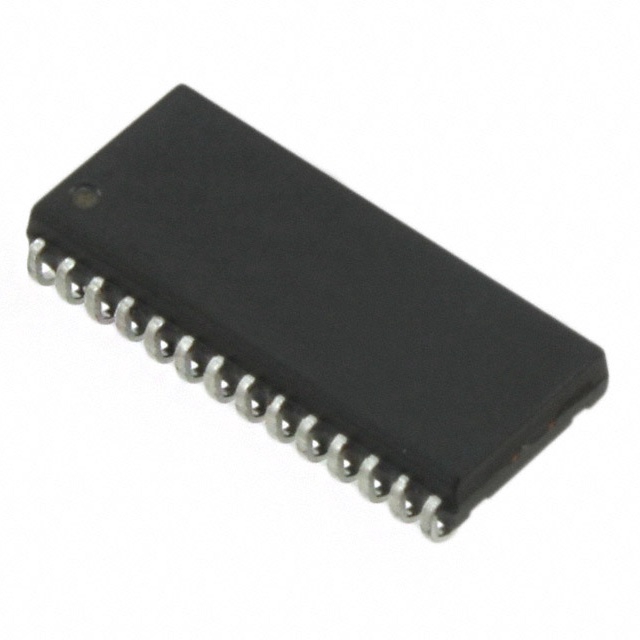

71256SA15YG8

产品分类: 静态随机存储器(SRAM)
产品描述: 256Kb (32K x 8) 32 k x 8 4.5V 150mA 5.5V Parallel SOJ-28 贴片安装,黏合安装 17.9mm*7.6mm*2.67mm
供应商型号: 3263057RL
供应商: element14
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71256SA15YG8

71256SA15YG8概述

    IDT71256SA 高速静态RAM技术手册解析

    产品简介


    IDT71256SA是一款由Integrated Device Technology, Inc.设计的高效率、高性能的静态随机存取存储器(SRAM)。它具有32K x 8的组织结构,能够提供高达262,144位的数据存储能力。此产品适用于商业和工业级温度范围,具有出色的可靠性及广泛的温度适应性。IDT71256SA采用先进的CMOS技术制造,确保了低功耗和高速读写操作,使其成为需要高性能内存解决方案的应用的理想选择。

    技术参数


    - 容量与结构: 32K x 8位,总容量为262,144位。
    - 工作速度: 商业级型号为12ns,工业级型号为15ns、20ns和25ns。
    - 供电电压: 4.5V至5.5V。
    - 工作温度范围:
    - 商业级:0°C到+70°C。
    - 工业级:-40°C到+85°C。
    - 引脚配置: 提供28-pin 300-mil塑料双列直插封装(DIP)、28-pin 300-mil塑料小外形封装(SOJ)和薄型小外形封装(TSOP)。
    - 电气特性:
    - 输入高电平VIH: ≥ 2.2V。
    - 输出低电压VOL: ≤ 0.4V。
    - 动态操作电流ICC: 最大160mA。
    - 备用模式下的电流消耗: ISB最低为40mA。


    产品特点和优势


    - 高性能: 商业级和工业级的快速访问时间和低功耗使得IDT71256SA在各种应用场景中表现出色。
    - 兼容性强: 支持多种封装形式,便于集成到不同的电路板设计中。
    - 温度适应性: 在广泛的温度范围内保持稳定性能,适合多种恶劣环境应用。
    - 易于操作: 单一5V电源供应,TTL兼容的双向输入输出端口。

    应用案例和使用建议


    - 应用案例: IDT71256SA广泛应用于嵌入式系统、仪器仪表、通信设备和消费电子产品中,作为数据存储的重要组成部分。
    - 使用建议: 为了获得最佳性能,建议按照手册中的电气特性和温度范围要求进行设计。同时,注意在高频率和宽温度范围内工作的稳定性,避免外部干扰对信号的影响。

    兼容性和支持


    - 兼容性: 该产品的多种封装形式与主流的电子设备兼容,易于与现有硬件集成。
    - 技术支持: Integrated Device Technology提供了详尽的技术文档和支持服务,包括官方文档、应用笔记和技术支持热线。

    常见问题与解决方案


    - 问: 数据保持时间不足怎么办?
    - 答: 调整时序设置,确保满足tDH的要求,通过增加地址设置时间和保持时间来提高数据保持能力。
    - 问: 功耗过高如何降低?
    - 答: 使用备用模式,当不使用存储器时关闭输出使能以降低功耗。

    总结和推荐


    IDT71256SA是一款针对高性能需求而设计的SRAM产品,其强大的性能和广泛的应用领域使其成为电子设备开发的优选。推荐用于需要高速度和可靠性的应用场景,特别是在需要低温度工作环境的应用中。通过结合其高可靠性、多种封装选项和完善的售后服务,该产品无疑将在市场中脱颖而出。

71256SA15YG8参数

参数
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 32 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 256Kb (32K x 8)
最大供电电流 150mA
长*宽*高 17.9mm*7.6mm*2.67mm
通用封装 SOJ-28
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

71256SA15YG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71256SA15YG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71256SA15YG8 71256SA15YG8数据手册

71256SA15YG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.974
10+ ¥ 13.6986
50+ ¥ 13.16
100+ ¥ 12.88
250+ ¥ 12.61
500+ ¥ 12.33
库存: 772
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.97
