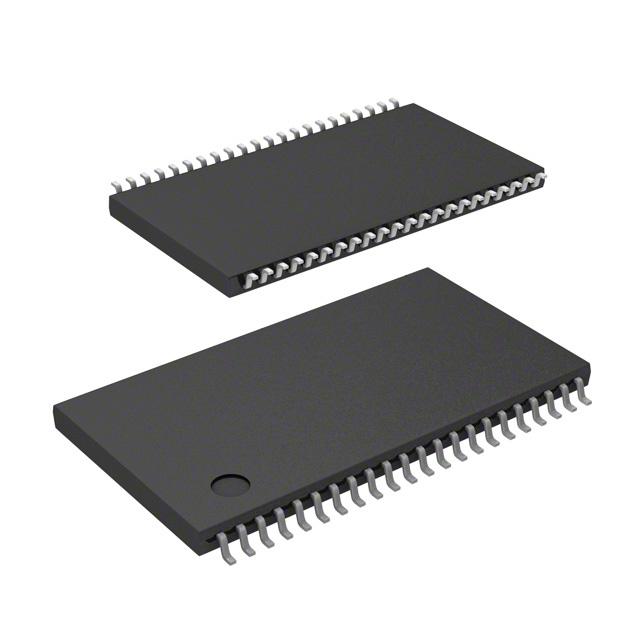

71V416S12PHG

产品分类: 静态随机存储器(SRAM)
产品描述: SRAM, 1MB, 16Bit
供应商型号: 972-71V416S12PHG
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V416S12PHG

71V416S12PHG概述


    产品简介


    IDT71V416:高性能高速静态RAM
    IDT71V416是一款高容量、高性能的静态随机存取存储器(SRAM),拥有256Kx16的存储容量,即4,194,304位。这款静态RAM采用先进的高密度、高性能的CMOS技术制造,为高速存储需求提供了成本效益高的解决方案。它的核心功能包括一个芯片选择引脚(Chip Select)和一个输出使能引脚(Output Enable),这些功能使得其能够快速响应并处理各种数据传输任务。产品设计时注重噪声减少和低功耗,使得IDT71V416适用于多种商业和工业应用场合。

    技术参数


    - 存储容量:256K x 16位,总容量为4,194,304位。
    - 速度等级:提供10ns、12ns、15ns的访问时间和周期时间。
    - 工作电压:单一3.3V电源供电。
    - 接口:双向数据输入输出端口(I/O),兼容LVTTL标准。
    - 封装形式:44针SOJ、44针TSOP Type II、48球阵列封装(9mm x 9mm)。
    - 工作温度范围:商业级0°C至+70°C,工业级-40°C至+85°C。
    - 封装容抗:最高输入电容7pF,最高I/O电容8pF(SOJ封装);最高输入电容6pF,最高I/O电容7pF(48 BGA封装)。

    产品特点和优势


    IDT71V416在同类产品中具备显著的优势:
    - 高速读写能力:具有低至10ns的访问时间和10ns的读写周期时间,支持高速数据处理需求。
    - 低功耗设计:通过有效的芯片选通机制降低了待机状态下的功耗。
    - 兼容性强:支持LVTTL接口,易于与其他数字逻辑电路集成。
    - 环境适应性:商业级和工业级温度范围覆盖,确保在广泛的环境下稳定工作。
    - 多封装选择:提供多样化的封装形式以满足不同应用的需求。

    应用案例和使用建议


    应用案例:
    IDT71V416被广泛应用于需要高性能、高速度数据存储的系统中,例如网络交换机、路由器、服务器和其他高端数字系统中。在这些环境中,产品的高效性和可靠性尤为重要。
    使用建议:
    - 热管理:鉴于产品的高性能特点,在高温环境下工作时,应考虑采取适当的散热措施,以确保长期可靠运行。
    - 电源稳定性:使用稳定的3.3V电源供应,并确保电源线路的干净,避免电源噪声影响信号完整性。
    - 正确配置:根据具体的应用需求,合理设置芯片选通、输出使能等控制信号,以优化系统的性能表现。

    兼容性和支持


    IDT71V416支持3.3V电源,且其LVTTL兼容接口使其可以轻松与主流的数字逻辑器件对接。针对用户的支持和服务方面,厂商提供详尽的技术文档及专业技术支持,帮助用户顺利进行产品开发和应用集成。

    常见问题与解决方案


    - Q:产品的工作温度范围是多少?
    - A: 商业级产品支持0°C至+70°C,工业级产品支持-40°C至+85°C。
    - Q:产品如何实现低功耗?
    - A: 通过有效利用芯片选通机制和LVTTL接口的低功耗特性实现。
    - Q:如何确认产品的封装容抗参数?
    - A: 参考技术手册中的相关表格数据,确认所选封装的具体容抗值。

    总结和推荐


    总结:IDT71V416是一款面向高性能应用的高速静态RAM,具备优良的速度特性和低功耗特性,能够在广泛的温度范围内保持高性能和可靠性。
    推荐:鉴于其卓越的性能和广泛的应用前景,强烈推荐IDT71V416用于对速度和可靠性有较高要求的各类数字系统中。无论是工业还是商业领域,它都是值得信赖的选择。

71V416S12PHG参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 256 k x 16
数据总线宽度 16bit
接口类型 Parallel
存储容量 4Mb (256K x 16)
最大供电电流 180mA
最大时钟频率 -
长*宽*高 18.41mm*10.16mm*1mm
通用封装 TSOP-44
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘,管装

71V416S12PHG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V416S12PHG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V416S12PHG 71V416S12PHG数据手册

71V416S12PHG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.8785 ¥ 83.4733
10+ $ 8.789 ¥ 74.2671
25+ $ 8.2296 ¥ 69.5401
100+ $ 8.0352 ¥ 67.8974
270+ $ 7.2975 ¥ 61.6639
540+ $ 6.8145 ¥ 57.5825
1080+ $ 6.7725 ¥ 57.2276
库存: 270
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.47
