70V3569S5BC

产品分类: 静态随机存储器(SRAM)
产品描述: 576Kb (16K x 36) 16 k x 36 3.15V 360mA 3.45V 133MHz Parallel BGA-256 贴片安装 17mm*17mm*1.4mm
供应商型号: Q-70V3569S5BC
供应商: 期货订购
标准整包数: 48

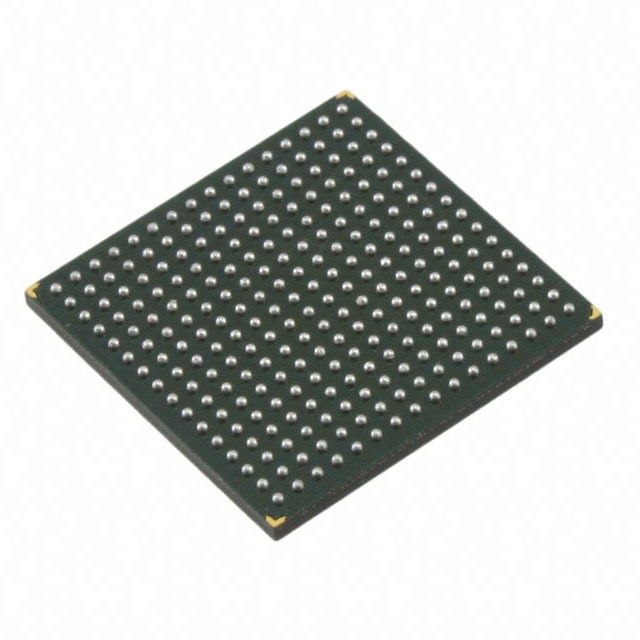

RENESAS ELECTRONICS 静态随机存储器(SRAM) 70V3569S5BC

70V3569S5BC概述

    高速16K x 36位同步流水线双端口静态RAM——IDT70V3569技术手册解析

    1. 产品简介


    IDT70V3569是一款高速16K x 36位同步双端口静态随机存储器(RAM),旨在满足现代电子系统中高带宽和低延迟的需求。该芯片采用了真双端口内存单元,使得两个端口可以同时访问同一个存储位置,提高了数据传输效率。此外,该产品还提供了工业和商业温度范围内的解决方案,使其适用于多种严苛的应用场景。

    2. 技术参数


    - 工作频率:商业级:4.2/5/6ns(最大);工业级:5ns(最大)
    - 输出模式:流水线输出模式
    - 控制功能:计数器使能和复位功能
    - 电源电压:核心电压VDD:3.3V(±150mV),I/O和控制信号:3.3V(±150mV)/2.5V(±125mV)
    - 同步操作:双端口全同步操作,7.5ns周期时间,133MHz操作(9.6 Gbps带宽)
    - 输入输出:4.2ns时钟到数据输出延迟,1.8ns设置时间和0.7ns保持时间(133MHz下)
    - 存储容量:16K x 36位
    - 封装形式:208引脚塑料四方扁平封装(PQFP)、208球细间距球栅阵列(fpBGA)和256球球栅阵列(BGA)

    3. 产品特点和优势


    - 双端口访问:允许同时读写相同的存储地址,提高并行处理能力。
    - 高性能时序:快速的时钟到数据访问时间,最高可达4.2ns。
    - 宽温范围:支持工业级温度范围(-40°C至+85°C),适用于严苛环境。
    - 多功能控制:具有计数器使能、复位、自动低功耗模式等功能。
    - 灵活供电:支持3.3V或2.5V供电,可通过OPT引脚选择。

    4. 应用案例和使用建议


    - 应用场景:适用于高速数据处理、图像处理、网络交换机等需要大量并行读写的场景。
    - 使用建议:在设计电路时应注意正确的连接电源和接地,以确保稳定运行。例如,所有VDD引脚必须连接到3.3V电源,而VDDQ引脚则根据OPT引脚的状态选择合适的电源电压。

    5. 兼容性和支持


    - 兼容性:支持3.3V或2.5V供电,适用于不同的应用需求。
    - 技术支持:集成Device Technology提供详细的技术文档和产品支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:无法正常读写数据。
    - 解决方法:检查电源连接是否正确,特别是VDD和VDDQ引脚。确认所有必要的引脚都已正确连接。

    - 问题2:出现异常时序问题。
    - 解决方法:重新检查时钟信号和数据信号的时序关系,确保符合手册中的要求。

    - 问题3:内存读写速度慢。
    - 解决方法:确认是否开启了流水线输出模式,并检查时钟频率是否过高导致信号失真。

    7. 总结和推荐


    IDT70V3569是一款功能强大的高速双端口静态RAM,具备高带宽、低延迟、宽温范围等优点。无论是用于工业自动化还是高端计算设备,这款产品都能提供可靠的存储解决方案。强烈推荐用于需要高并发读写能力和复杂时序控制的应用场景。
    通过以上技术手册的内容,我们可以看到IDT70V3569是一款非常优秀的高速双端口静态RAM,适合广泛的应用场景。希望这篇综述能够帮助您更好地理解和使用这款产品。

70V3569S5BC参数

参数
最大时钟频率 133MHz
最大工作供电电压 3.45V
最小工作供电电压 3.15V
组织 16 k x 36
数据总线宽度 -
接口类型 Parallel
存储容量 576Kb (16K x 36)
最大供电电流 360mA
长*宽*高 17mm*17mm*1.4mm
通用封装 BGA-256
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 托盘

70V3569S5BC厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

70V3569S5BC数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 70V3569S5BC 70V3569S5BC数据手册

70V3569S5BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
