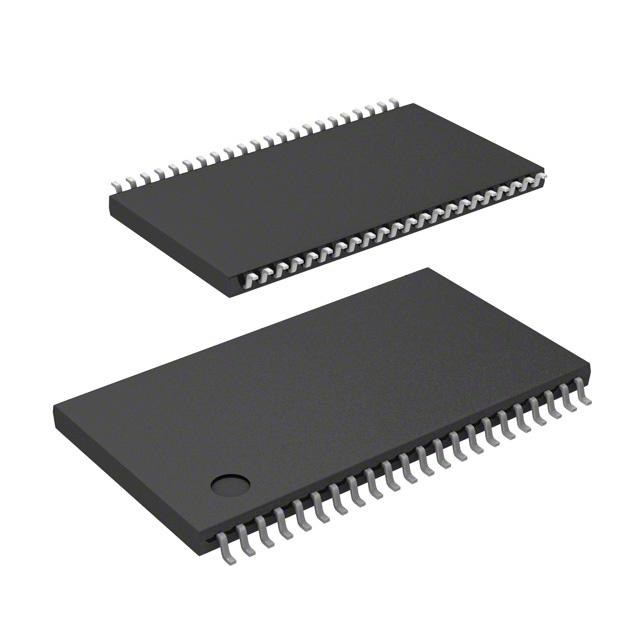

71V424L15PHGI8

产品分类: 静态随机存储器(SRAM)
产品描述: 512KB 512 k x 8 3V 145mA 3.6V Parallel TSOP-44 贴片安装,黏合安装 18.41mm*10.16mm*1mm
供应商型号: Q-71V424L15PHGI8
供应商: 期货订购
标准整包数: 1500
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V424L15PHGI8

71V424L15PHGI8概述


    产品简介


    IDT71V424S 和 IDT71V424L 是一款高性能的3.3V CMOS静态随机存取存储器(SRAM),提供商业级和工业级温度范围的解决方案。该产品容量为512K x 8位,组织成4兆比特(4 Meg)。
    主要功能:
    - 高密度存储:提供512K x 8位的高密度存储。
    - 高速访问:地址访问时间为10/12/15ns。
    - 低功耗:采用单电源供电(3.3V)和芯片选择机制实现低功耗。
    - 易于使用:提供一个芯片选择引脚和一个输出使能引脚,支持双向数据输入和输出。
    应用领域:
    - 计算机系统:用于高速缓存和其他需要快速存取的应用。
    - 通信设备:适用于需要高性能内存的通信设备。
    - 工业控制:适合各种工业自动化和控制应用。

    技术参数


    基本规格:
    - 容量:512K x 8位(4兆比特)
    - 组织方式:512K x 8
    - 接口:单3.3V电源
    - 封装:36-pin, 400 mil Plastic SOJ和44-pin, 400 mil TSOP
    技术规格:
    - 工作速度:商业和工业温度范围下,10/12/15ns
    - 芯片选择:单个芯片选择引脚
    - 输出使能:支持输出使能引脚
    - 数据接口:双向数据输入/输出,TTL兼容
    电源特性:
    - 电源电压:3.0V至3.6V
    - 工作温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    电气特性:
    - 输入高电平:2.0V 至 VDD + 0.3V
    - 输入低电平:-0.3V 至 0.8V
    - 输入泄漏电流:最大5μA
    - 输出泄漏电流:最大5μA
    - 输出低电平:最大0.4V
    - 输出高电平:最小2.4V

    产品特点和优势


    产品特点:
    - 先进的CMOS技术:使用高可靠性的CMOS工艺制造。
    - 低功耗设计:通过芯片选择机制实现了低功耗。
    - JEDEC中心供电引脚:减少噪声干扰。
    - 双向数据接口:TTL兼容,便于连接。
    优势:
    - 高性能:快速的读写周期时间,保证了高性能需求。
    - 广泛的温度范围:商业级和工业级温度范围确保了设备在不同环境下的稳定性。
    - 易于集成:多种封装形式,适合不同的应用场景。

    应用案例和使用建议


    应用案例:
    - 嵌入式系统:IDT71V424S 和 IDT71V424L 在嵌入式系统中被广泛用于缓存数据,提升系统性能。
    - 网络设备:适用于路由器、交换机等网络设备,保证高速的数据处理能力。
    使用建议:
    - 温度监控:在工业环境下使用时,应注意监测设备的温度,确保在推荐的工作范围内。
    - 电源管理:确保电源电压稳定在3.0V至3.6V之间,以避免过高的功耗。
    - 信号完整性:注意信号线的布局和长度,防止信号干扰和延时。

    兼容性和支持


    兼容性:
    - 该产品具有广泛的兼容性,能够与多种处理器和外围设备无缝对接。
    厂商支持:
    - Integrated Device Technology提供了详尽的技术文档和支持服务,包括技术支持邮箱 sramhelp@idt.com 和技术支持电话 408-284-4532。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:设备在高温环境下无法正常工作。
    - 解决方案:确保工作环境温度在商业级或工业级范围内,避免超温。
    - 问题2:设备功耗过高。
    - 解决方案:检查电源电压是否稳定,优化电路设计,降低功耗。
    - 问题3:设备数据读取不稳定。
    - 解决方案:检查信号线布局,确保良好的信号完整性,避免信号干扰。

    总结和推荐


    总结:
    - IDT71V424S 和 IDT71V424L 作为高性能的静态RAM,具有高速、低功耗、高可靠性等特点,在商业级和工业级应用中表现出色。
    - 通过其宽泛的工作温度范围和丰富的封装选项,使其成为嵌入式系统和网络设备的理想选择。
    推荐:
    - 推荐在需要高性能、稳定工作的嵌入式系统和网络设备中使用IDT71V424S 和 IDT71V424L。对于那些对温度和电源管理有严格要求的应用,该产品是最佳的选择。

71V424L15PHGI8参数

参数
数据总线宽度 -
接口类型 Parallel
存储容量 512KB
最大供电电流 145mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 512 k x 8
长*宽*高 18.41mm*10.16mm*1mm
通用封装 TSOP-44
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

71V424L15PHGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V424L15PHGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V424L15PHGI8 71V424L15PHGI8数据手册

71V424L15PHGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
