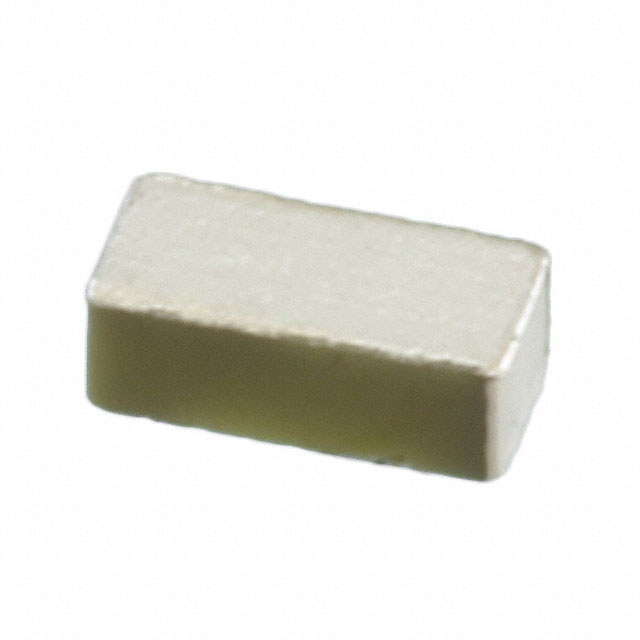

W3078

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 1.7dB,4.3dB 50Ω 2.4GHz;5GHz 贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: N-W3078
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 天线 W3078

W3078概述

    # 双频段WLAN天线 – WiFi 6E 技术手册

    产品简介


    基本介绍
    双频段WLAN天线(WiFi 6E)是一款适用于多种无线通信标准的陶瓷芯片天线。它具有紧凑的尺寸和低重量的特点,特别适用于需要高性能和稳定连接的无线设备中。这款天线支持IEEE 802.11a/b/g/n/x标准,尤其适用于WiFi 6E,可以在2.4GHz、5GHz和6GHz频段下工作,广泛应用于物联网设备(如ZigBee IEEE 802.15.4)、智能家居设备和其他无线网络终端。
    主要功能
    - 全向辐射模式:提供360度全方位覆盖。
    - 紧凑尺寸:3.2mm x 1.6mm x 1.1mm。
    - 低重量:仅33毫克。
    - 单个馈电点。
    - 支持50欧姆阻抗匹配。
    - 无铅焊接兼容。
    应用领域
    - 智能家居设备
    - 物联网设备(如智能门锁、监控摄像头)
    - 移动互联网设备
    - 工业控制系统

    技术参数


    电气规格
    - 频率范围:2.4 GHz ISM带宽、5 GHz和6 GHz WLAN
    - 馈电点配置:两个对称的馈电点,可任选其一作为馈电/接地端。
    - 馈电点尺寸:0.62 mm x 1.36 mm。
    - 尺寸:3.2 mm x 1.6 mm x 1.1 mm。
    - 重量:33毫克。
    - 最大增益:取决于具体频率。
    - 典型自由空间效率:参见图表。
    - 回波损耗:典型值为-10 dB到-30 dB(2.4-2.5 GHz和4.9-7.125 GHz范围内的数据参见附图)。
    工作环境
    - 温度范围:-40°C至+85°C
    - 湿度范围:20%至80%

    产品特点和优势


    产品特点
    - 紧凑设计:体积小,易于集成到各种小型设备中。
    - 多频段支持:同时支持2.4 GHz、5 GHz和6 GHz频段,满足多样化的无线通信需求。
    - 高可靠性:支持无铅焊接,符合RoHS标准,环保安全。
    - 易于组装:采用卷带式包装,方便大批量生产时的自动化组装。
    产品优势
    - 性能优越:全向辐射模式确保信号覆盖无死角,适合各种应用场景。
    - 成本效益:在保持高性能的同时,体积小巧,成本低廉。
    - 灵活性高:支持多种标准和协议,能够轻松集成到各类无线设备中。

    应用案例和使用建议


    使用场景
    该天线适用于需要覆盖整个房间的无线路由器、智能家居设备、物联网节点等。此外,也可以用于工业无线传感器网络中,实现数据的实时传输和远程监控。
    使用建议
    - 在组装时,务必注意馈电线路的设计以匹配50欧姆阻抗。
    - 避免在金属物体附近安装,以免干扰信号传输。
    - 如需改善信号强度,可以适当调整天线的安装位置或选择合适的测试板。

    兼容性和支持


    兼容性
    - 与多种无线通信标准兼容,如IEEE 802.11a/b/g/n/x、ZigBee IEEE 802.15.4。
    - 具有较强的抗干扰能力,适用于各种复杂的电磁环境。
    支持信息
    - 官方技术支持:联系各地区总部,获取详细的产品信息和技术支持。
    - 配套文档:技术手册中提供了详细的装配指导和测试方法,用户可自行查阅。

    常见问题与解决方案


    1. Q: 天线在使用过程中信号不稳定?
    - A: 确认馈电线路设计是否正确匹配50欧姆阻抗。如不匹配,重新设计线路以匹配。
    2. Q: 天线出现异常发热现象?
    - A: 检查电路板上的电源电压是否过高,尝试降低电压或使用合适的电源管理IC。
    3. Q: 天线在某些频段下的回波损耗较大?
    - A: 确保测试板大小和布局符合要求。如不符,重新布置测试板,尽量减少信号干扰。

    总结和推荐


    综合评估
    双频段WLAN天线(WiFi 6E)凭借其出色的电气性能、紧凑的尺寸和广泛的适用性,在市场上具有显著的竞争优势。无论是对于个人消费者还是企业客户,都是理想的无线通信解决方案。
    推荐结论
    强烈推荐使用这款天线。无论是在家庭网络还是工业级应用场景中,都能提供稳定、高效的无线连接。由于其出色的兼容性和易用性,这款天线将成为许多无线通信设备的理想选择。

W3078参数

参数
天线类型 -
中心频率 2.4GHz;5GHz
支持协议 -
典型天线增益 1.7dB,4.3dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 3.2mm*1.6mm*1.1mm
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
