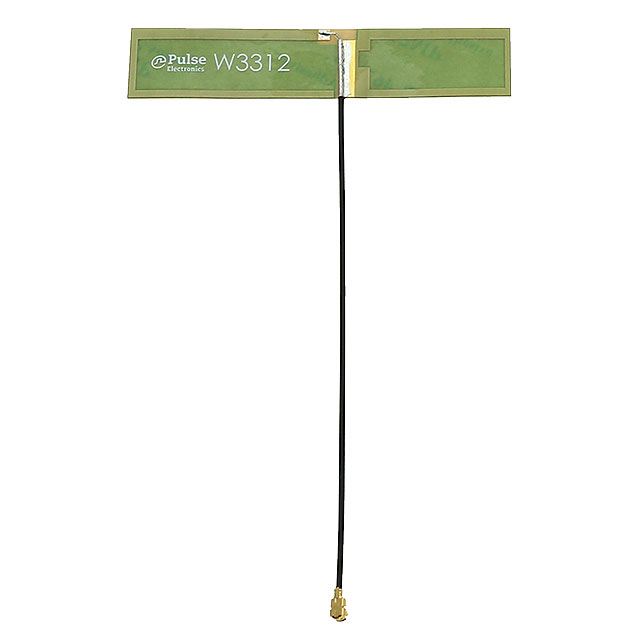

W3312B0100

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 0.8dB 50Ω 892MHz PCB跟踪天线 PCB安装,黏合安装 1.13mm(高度)
供应商型号: 3861098
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 天线 W3312B0100

W3312B0100概述

    # ISM 868/915MHz PCB Antenna 技术手册

    产品简介


    ISM 868/915MHz PCB天线是一款适用于物联网(IoT)和机器对机器(M2M)通信的内部天线。该天线具有广泛的频率范围,支持ISM频段内的无线电设备,适用于计量、工业自动化、仪器仪表等领域。其紧凑的设计使其成为许多小型电子设备的理想选择。

    技术参数


    主要规格
    - 频率范围: 863-928 MHz
    - 阻抗: 50 Ω
    - 驻波比: -8 dB
    - 效率: 45%
    - 峰值增益: 0.8 dBi ± 1 dB
    - 极化方式: 线性
    - 功率承受能力: 2 W
    - 温度范围: -40°C 至 +85°C
    - 电缆长度: 100 mm
    - 电缆直径: 1.13 mm
    - 连接器类型: U.FL 兼容
    - 重量: 0.74 g
    - 尺寸: 75x15 mm
    材料规格
    - 柔性PCB厚度: 0.1 mm
    - 粘合剂类型: 3M467 胶带
    机械规格
    - 辐射体大小: 15x75 mm
    - 总厚度: 0.1 mm
    环境规格
    - 存储条件: -40°C 至 +85°C

    产品特点和优势


    ISM 868/915MHz PCB天线以其小巧的体积和高效的性能著称。它的设计能够轻松适应各种小型电子设备,适用于多种无线通信标准。具体的优势包括:
    - 宽频带覆盖: 支持ISM频段的广泛应用。
    - 高效率: 在典型应用环境中实现45%的效率。
    - 线性极化: 确保信号传输的一致性和可靠性。
    - 可靠连接: 使用U.FL兼容连接器确保稳定的信号传输。

    应用案例和使用建议


    ISM 868/915MHz PCB天线广泛应用于各类无线通信系统,例如智能电表、工业控制系统和医疗设备。在这些应用中,天线需要在狭小的空间内实现高效可靠的信号传输。
    使用建议
    1. 安装位置: 将天线安装在设备外壳的边缘或角落,以最大限度减少干扰。
    2. 屏蔽效果: 需要注意,金属或塑料外壳可能会影响天线性能。根据实际情况进行测试调整。
    3. 环境因素: 高温环境下应特别注意散热,避免影响天线性能。

    兼容性和支持


    该天线采用通用的U.FL接口,便于与其他设备或模块集成。厂商提供详尽的技术支持,包括安装指南、维护说明和常见问题解答,确保客户能够快速部署和使用产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 信号弱: 检查天线是否正确安装,并确保没有金属遮挡。
    2. 无法连接: 确认连接器是否紧固,并检查电缆是否有损坏。
    3. 稳定性差: 在设备附近可能存在干扰源,需进一步测试并调整天线位置。

    总结和推荐


    综上所述,ISM 868/915MHz PCB天线凭借其高效率、线性极化和易于集成的特点,在物联网和机器对机器通信领域表现卓越。我们强烈推荐这款天线用于需要高效、稳定无线通信的场合。无论是作为新产品的核心组件还是现有系统的升级选项,它都将是理想的选择。

W3312B0100参数

参数
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 892MHz
支持协议 -
典型天线增益 0.8dB
长*宽*高 1.13mm(高度)
安装方式 PCB安装,黏合安装
包装方式 散装

W3312B0100厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3312B0100数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3312B0100 W3312B0100数据手册

W3312B0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
