W3331

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2dB,3.5dB 50Ω 895MHz,2.4GHz PCB跟踪天线 PCB安装,焊接安装,贴片安装 800μm(高度)
供应商型号: N-W3331
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 天线 W3331

W3331概述


    产品简介

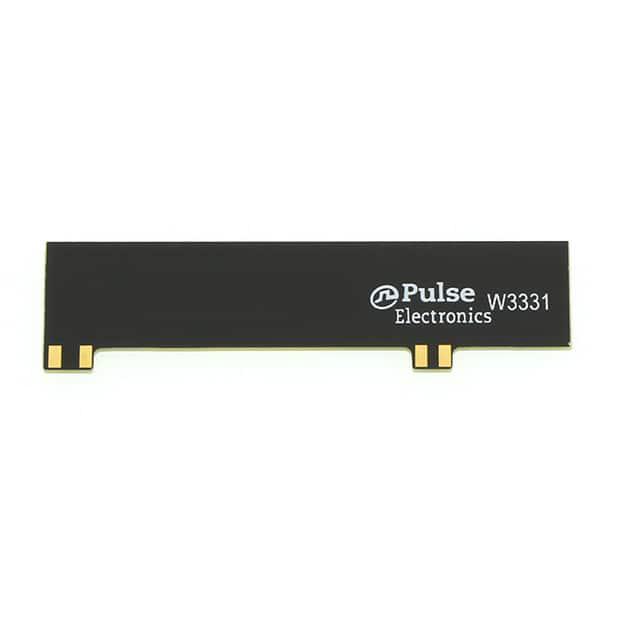

    W3331系列:嵌入式PCB天线
    W3331系列是适用于ISM(工业、科学和医疗)频段和2.4GHz频段的高性能天线,设计用于紧凑型无线通信系统。这种天线具有小尺寸、高效率和多频带支持的特点,特别适合物联网(IoT)、高速数据终端、路由器和Wi-Fi等应用。
    主要功能
    - 高效多频段操作(ISM868/915MHz 和 2.4GHz)
    - 小巧紧凑的设计,仅需约4毫米的净空区域
    - 兼容FR4材料的PCB嵌入
    - 可通过两个连接点安装
    - 符合RoHS标准,无铅材料
    应用领域
    - 物联网(IoT)的数据传输
    - 高速数据终端
    - 使用ISM频率的路由器
    - 同时支持ISM和Wi-Fi的应用
    - 热点区域
    - 无线电模块
    - 支持Wi-Fi、BLE和Zigbee协议

    技术参数


    - 频率范围:
    - 频率端口1:863-928MHz (ISM频段)
    - 频率端口2:2400-2500MHz (2.4GHz频段)
    - 阻抗:
    - 标称阻抗:50Ω
    - 回波损耗:
    - ISM868/915MHz频段:最大-6dB
    - 2.4GHz频段:最大-12dB
    - 隔离度:
    - 频率端口1与端口2之间的隔离度:-15dB
    - 平均效率:
    - ISM868/915MHz频段:65%
    - 2.4GHz频段:75%
    - 增益:
    - ISM868/915MHz频段:2 ± 1 dBi
    - 2.4GHz频段:3.5 ± 1 dBi
    - 辐射模式:
    - 全向
    - 极化方式:
    - 线性
    - 功率承受能力:
    - 3W
    - 重量:
    - 0.75克
    - 整体尺寸:
    - 长度:1.77英寸
    - 宽度:0.47英寸

    产品特点和优势


    - 小净空需求:只需约4毫米的空间,便于在紧凑空间内使用。
    - 高效能:IS868/915MHz频段效率为65%,2.4GHz频段效率为75%,适用于各种无线通信应用。
    - 多频带支持:同时支持ISM868/915MHz和2.4GHz频段,可以满足不同应用场景的需求。
    - 板载安装:具有两个连接点,易于安装和集成到PCB上。
    - 符合RoHS标准:无铅材料,环保且安全。

    应用案例和使用建议


    - 物联网应用:例如智能手表、智能家居传感器等,需要紧凑高效的天线以减少体积和功耗。
    - 高速数据终端:可用于POS终端、自助服务机等需要快速数据传输的场合。
    - 路由器:在使用ISM频段的路由器中,提供更稳定的信号传输。
    使用建议:
    - 在进行设计时,确保天线周围的净空区域足够,以免影响其性能。
    - 考虑环境因素,如湿度、温度变化对天线性能的影响,必要时采取防护措施。
    - 建议进行详细测试以确保天线在实际应用中的最佳性能。

    兼容性和支持


    - 兼容性:适用于各种FR4材料的PCB,能够嵌入到多种类型的电路板中。
    - 制造商支持:Pulse Electronics公司提供全面的技术支持和售后服务,包括产品咨询、技术指导和售后维修服务。

    常见问题与解决方案


    - 问题1:天线的回波损耗过高。
    - 解决办法:检查天线周围是否有金属物体干扰,确认是否正确接地,或重新设计PCB布局以避免信号干扰。

    - 问题2:信号强度不足。
    - 解决办法:调整天线的位置和方向,增加天线周围的净空区域,或者更换更高效率的天线型号。

    总结和推荐


    W3331系列嵌入式PCB天线以其小巧的体积、高效的性能、多频带支持等特点,非常适合物联网、高速数据终端、路由器等多种应用场景。产品在多频段下的良好表现以及符合RoHS标准的特点,使其成为市场上同类产品的强有力竞争者。综上所述,强烈推荐使用这款高性能天线以提升无线通信系统的整体性能和可靠性。

W3331参数

参数
支持协议 -
典型天线增益 2dB,3.5dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 895MHz,2.4GHz
长*宽*高 800μm(高度)
安装方式 PCB安装,焊接安装,贴片安装
零件状态 在售
包装方式 散装

W3331厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3331数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3331 W3331数据手册

W3331封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
64+ $ 1.7596 ¥ 14.9566
200+ $ 1.442 ¥ 12.257
450+ $ 1.3362 ¥ 11.3577
900+ $ 1.2648 ¥ 10.7508
1130+ $ 1.2036 ¥ 10.2306
库存: 450
起订量: 64 增量: 1
交货地:
最小起订量为:64
合计: ¥ 957.22
