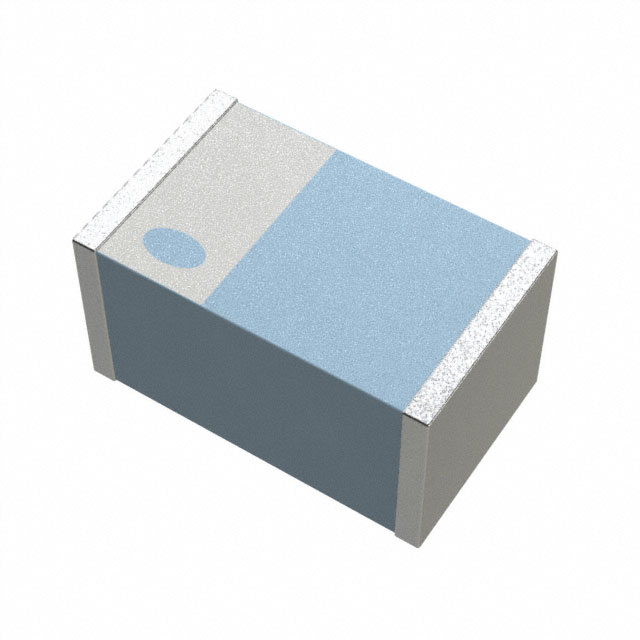

ANT2012LL00R2400A

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 3.77dB 1W 50Ω 2.45GHz 370MHz 贴片安装 2mm*1.25mm*1.1mm
供应商型号: N-ANT2012LL00R2400A
供应商: 云汉优选
标准整包数: 4000
PULSE ELECTRONICS 天线 ANT2012LL00R2400A

ANT2012LL00R2400A概述

    2012 2.4GHz Chip Antenna (ANT2012LL00R2400A) 技术手册

    1. 产品简介


    本产品是Pulse Electronics公司生产的2012系列2.4GHz芯片天线。它是一种紧凑型表面贴装天线,适用于多种无线通信设备,如2.4GHz Wi-Fi设备、蓝牙设备、Zigbee设备以及其他ISM(工业、科学和医疗)频段的设备。此款天线以其小尺寸、高增益和宽频带等特点,在无线通信领域具有广泛的应用前景。

    2. 技术参数


    - 尺寸:2.0 x 1.2 x 1.1 mm
    - 工作频率:2.4 ~ 2.5 GHz
    - 极化方式:线性
    - 阻抗:50 Ω
    - 最大增益:3.77 dBi(典型值)
    - 驻波比(SWR):小于2
    - 回波损耗:10.0 dB(最小值)
    - 方向性:全向辐射
    - 环境温度范围:-40°C ~ +105°C
    - 最大功率:1 W
    - 焊接点:镍/锡镀层(环保无铅)

    3. 产品特点和优势


    - 小型化设计:2.0 x 1.2 x 1.1 mm的超小尺寸使其易于集成到各种微型设备中。
    - 高性能:全向辐射、高增益和宽频带使得其在各种无线应用中表现优异。
    - 环境友好:符合RoHS标准,采用无铅焊料。
    - 便捷安装:支持自动卷盘装配和回流焊接工艺,方便批量生产。
    - 耐高温:可承受260°C、10秒的焊接热冲击。

    4. 应用案例和使用建议


    - 应用案例:
    - 2.4GHz Wi-Fi路由器:2012系列2.4GHz芯片天线适用于需要高速传输且体积较小的Wi-Fi设备。
    - 蓝牙耳机:作为蓝牙音频设备的内置天线,保证了良好的音频传输质量。
    - Zigbee网络:用于智能家居系统中的节点,实现高效的数据传输。
    - 使用建议:
    - 在进行PCB布局时,确保天线周围有足够的空间以避免电磁干扰。
    - 建议使用Pulse提供的参考设计进行初步评估,从而更好地了解产品的性能。
    - 在焊接过程中要严格控制焊接时间和温度,避免对天线造成损坏。

    5. 兼容性和支持


    - 兼容性:这款天线与主流的PCB板制造材料和焊接工艺兼容。
    - 支持:Pulse Electronics提供详尽的技术文档和客户支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题1:焊接后天线不工作。
    - 解决方案:检查焊接点是否合格,确保焊接温度和时间在规定的范围内。必要时重新焊接。
    - 问题2:设备传输距离短。
    - 解决方案:检查天线的安装位置和周围的电磁干扰源,适当调整天线的方向和位置。

    7. 总结和推荐


    总结:2012 2.4GHz Chip Antenna凭借其小型化设计、高增益和宽频带等特性,是一款优秀的无线通信解决方案。其环境友好和便捷的安装方式使其在多种应用场合中表现出色。
    推荐:鉴于其卓越的性能和广泛应用的可能性,强烈推荐使用这款天线以满足您的无线通信需求。

ANT2012LL00R2400A参数

参数
典型天线增益 3.77dB
最大电压驻波比 -
带宽 370MHz
阻抗 50Ω
额定功率 1W
天线类型 -
中心频率 2.45GHz
支持协议 -
长*宽*高 2mm*1.25mm*1.1mm
安装方式 贴片安装
包装方式 卷带包装

ANT2012LL00R2400A厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

ANT2012LL00R2400A数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS ANT2012LL00R2400A ANT2012LL00R2400A数据手册

ANT2012LL00R2400A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0859 ¥ 0.7298
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 2919.2
直接购买
加入购物车
