GPSGB2515

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2 50Ω 1.561098GHz,1.57542GHz,1.6025625GHz
供应商型号: 673-GPSGB2515
供应商: Mouser
标准整包数: 1

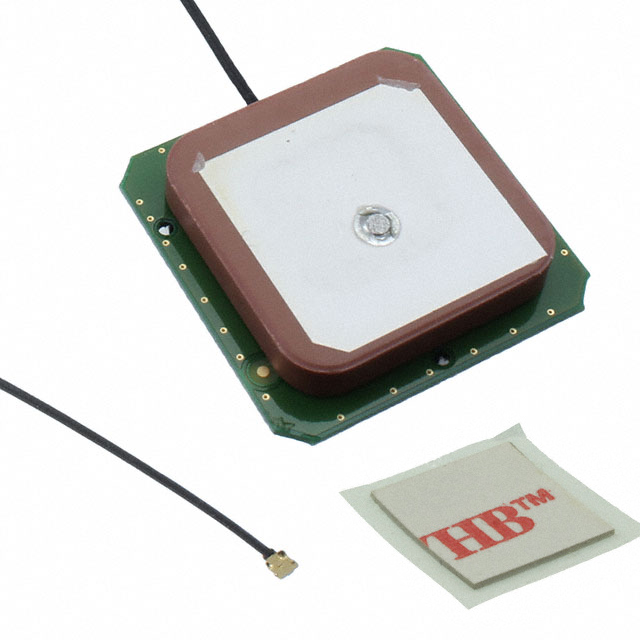

PULSE ELECTRONICS 天线 GPSGB2515

GPSGB2515概述

    高质量文章:Pulse Electronics 内置主动式GPS天线系列——GPSGBXXXX

    产品简介


    Pulse Electronics的内置主动式GPS天线系列——GPSGBXXXX旨在为用户提供卓越的卫星导航解决方案。该系列支持多种卫星导航系统,包括GPS、GLONASS、BeiDou、Compass和Galileo,可以应用于资产跟踪、车队管理、物联网(IoT)及机器对机器通信(M2M)等领域。凭借其广泛的覆盖范围和支持的多种卫星系统,该系列天线确保了高效且可靠的定位服务。

    技术参数


    - 尺寸:
    - 13 X 13 X 5 mm (陶瓷尺寸)
    - 14 X 15 X 0.8 mm (PCB尺寸)
    - 25 X 25 X 4 mm (陶瓷尺寸)
    - 30 X 30 X 0.8 mm (PCB尺寸)
    - 连接器:
    - I-PEX MHF 20278-112R-13
    - 兼容U.FL连接器
    - 工作电压:
    - 3.3-5 Vdc±0.5V
    - 电流消耗:
    - <6 mA
    - 增益:
    - 低增益模式(LNA gain):15 dB ± 2 dB
    - 高增益模式(LNA gain):30 dB ± 2 dB
    - 噪声系数:
    - <2.4 dB
    - 极化方式:
    - 右旋圆极化(RHCP)
    - 工作温度:
    - -40 ~ +85°C
    - 固定系统:
    - 采用3M R16胶带固定
    - 阻抗:
    - 50Ω
    - 驻波比(VSWR):
    - 2:1

    产品特点和优势


    - 高增益与低噪声放大器:通过采用超低噪声放大器,天线可以在多种环境下提供高性能的信号增强。
    - 多卫星系统支持:支持全球多个卫星导航系统,确保在不同区域的广泛适用性。
    - 高排斥滤波器:内置高排斥滤波器能够有效抑制带外干扰,提高信噪比。
    - 多型号选择:根据不同的应用需求,可以选择不同尺寸和规格的天线型号,如GPSGB1315、GPSGB1330等。


    应用案例和使用建议


    1. 车辆导航:利用其强大的定位能力,内置主动式GPS天线可以用于汽车导航系统中,提供精准的位置信息。
    2. 工业资产管理:在物流和工业自动化中,天线可以被用于资产跟踪和监控,提高管理效率。
    3. 物联网设备:内置主动式GPS天线适合用于各类物联网设备,如智能穿戴设备、智能家居等,提供准确的地理位置数据。
    使用建议:
    - 在安装时,确保天线的PCB尺寸与所使用的设备匹配,以获得最佳的信号接收效果。
    - 由于天线支持多种卫星系统,建议在具体应用前测试所有相关系统的信号强度和稳定性。

    兼容性和支持


    - 兼容性:该系列天线可以轻松与各种通信设备兼容,包括现有的U.FL连接器设备。
    - 厂商支持:Pulse Electronics提供详尽的技术文档和专业的客户支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:天线信号弱,无法接收到卫星信号。
    - 解决方案:检查天线安装位置是否正确,避免金属遮挡;确认供电电压是否符合要求;重新测试信号强度。
    - 问题:电流消耗异常大。
    - 解决方案:检查连接器是否有松动或接触不良的情况,重新检查电源电压是否稳定。
    - 问题:天线固定不牢固。
    - 解决方案:更换新的胶带,确保胶带粘附充分。

    总结和推荐


    Pulse Electronics的内置主动式GPS天线系列以其多样化的支持系统、高效的性能和广泛的应用范围成为众多应用的理想选择。在不同环境中,无论是车载导航还是物联网设备,这些天线都能提供稳定可靠的位置信息。因此,强烈推荐用户在需要高精度卫星定位的应用中考虑选用此系列产品。

GPSGB2515参数

参数
额定功率 -
天线类型 -
中心频率 1.561098GHz,1.57542GHz,1.6025625GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 50Ω
包装方式 散装

GPSGB2515厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

GPSGB2515数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS GPSGB2515 GPSGB2515数据手册

GPSGB2515封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.044 ¥ 160.9218
10+ $ 14.0184 ¥ 118.4555
28+ $ 12.3336 ¥ 104.2189
56+ $ 12.3228 ¥ 104.1277
252+ $ 10.773 ¥ 91.0319
库存: 126
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 160.92
