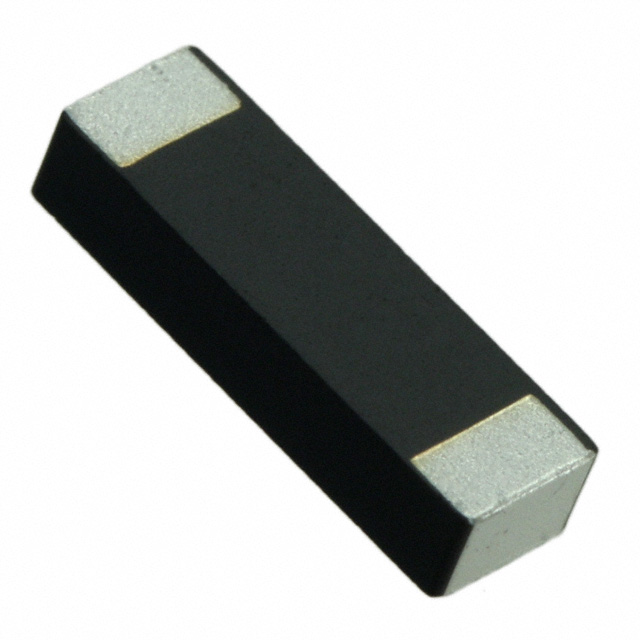

W3070

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 1.5dB 50Ω 900MHz,1.8GHz SMD 焊接安装,贴片安装 10mm*3.2mm*2mm
供应商型号: 3861093
供应商: 海外现货
标准整包数: 5
PULSE ELECTRONICS 天线 W3070

W3070概述

    W3070 Ceramic Dual Band Monopole Antenna: A Comprehensive Overview

    1. 产品简介


    W3070 Ceramic Dual Band Monopole Antenna 是由Pulse Finland Oy生产的高精度电子元件,专为EGSM900和PCN1800无线通信系统设计。这款陶瓷天线以其低轮廓、紧凑尺寸和高性能而著称,广泛应用于各种无线通信设备中,如手机、无线调制解调器和物联网(IoT)设备。

    2. 技术参数


    W3070 Ceramic Dual Band Monopole Antenna 的主要技术参数如下:
    - 尺寸:10 mm x 3.2 mm x 2 mm
    - 重量:240毫克
    - 频率范围:
    - EGSM900频段:880 MHz - 960 MHz
    - PCN1800频段:1710 MHz - 1880 MHz
    - 最大增益:
    - EGSM900频段:+1.5 dBi(峰值),-0.4 dBi(带边缘)
    - PCN1800频段:+1 dBi(峰值),-1 dBi(带边缘)
    - 效率:
    - EGSM900频段:70%(峰值),-1.55 dBi(峰值)
    - PCN1800频段:50%(峰值),-3 dBi(峰值)
    - 阻抗匹配:50 Ω
    - 工作温度范围:-40°C 至 +85°C
    - 接地清空区域:
    - 版本1:25 mm x 10 mm
    - 版本2:40 mm x 10 mm

    3. 产品特点和优势


    - 低轮廓设计:10 mm x 3.2 mm x 2 mm的小尺寸,适合各种紧凑型应用。
    - 完全SMD兼容:易于在印刷电路板上进行表面贴装。
    - 环保材料:采用无铅材料制造,符合RoHS标准。
    - 双频带覆盖:同时支持EGSM900和PCN1800频段,适用于广泛的无线通信应用。

    4. 应用案例和使用建议


    - EGSM900和PCN1800频段应用:适合用于需要高可靠性的无线通信设备,如手机和无线调制解调器。
    - 使用建议:
    - 确保有足够的接地清空区域以保证最佳性能。
    - 在安装过程中,要确保天线正确放置并进行适当的阻抗匹配,以达到最佳效果。


    5. 兼容性和支持


    - 兼容性:W3070天线与各种SMD焊接设备兼容,且可以在不同的印刷电路板材料和厚度上使用。
    - 支持:Pulse Finland Oy提供详细的安装指南和技术支持,确保客户能够正确安装和使用该天线。

    6. 常见问题与解决方案


    - Q: 如何优化天线的性能?
    - A: 通过确保接地清空区域足够大,并进行适当的阻抗匹配来优化性能。
    - Q: 天线的最大工作温度是多少?
    - A: W3070天线的工作温度范围为-40°C 至 +85°C。
    - Q: 该天线是否支持EGSM900和PCN1800频段?
    - A: 是的,W3070天线同时支持EGSM900(880 MHz - 960 MHz)和PCN1800(1710 MHz - 1880 MHz)频段。

    7. 总结和推荐


    总体来说,W3070 Ceramic Dual Band Monopole Antenna 是一款高度可靠的双频带天线,具备低轮廓、小尺寸、高增益和高效率等特点。它特别适用于需要高性能无线通信设备的应用场合。我们强烈推荐此款天线给寻求高性能、紧凑型解决方案的用户。
    如有进一步问题,建议联系Pulse Finland Oy获取更多技术支持。

W3070参数

参数
典型天线增益 1.5dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 900MHz,1.8GHz
支持协议 -
长*宽*高 10mm*3.2mm*2mm
通用封装 SMD
安装方式 焊接安装,贴片安装
包装方式 卷带包装
