W1063M

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2.5 898MHz 贴片安装 194.9mm(高度)
供应商型号: J-PULS-0014133
供应商: Chip1stop
标准整包数: 1

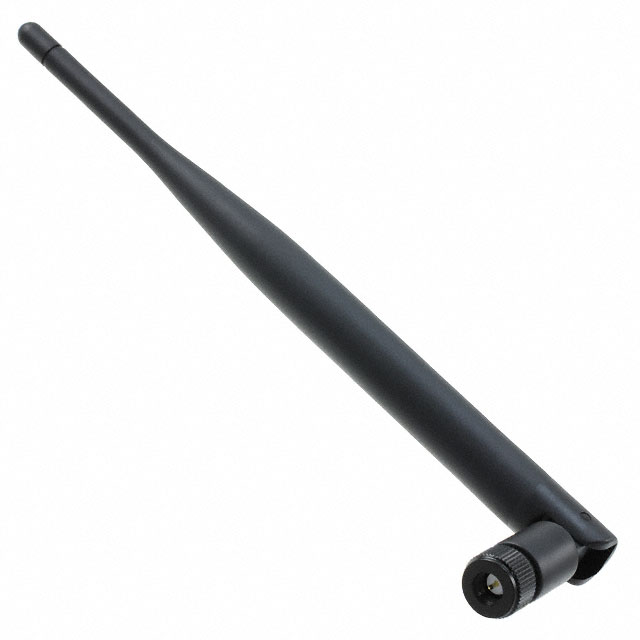

PULSE ELECTRONICS 天线 W1063M

W1063M概述

    868-928MHz Swivel Type Dipole Antenna W1063/W1063M 技术手册

    1. 产品简介


    本产品是一款型号为W1063/W1063M的旋转式偶极子天线,属于立式天线系列。该天线的工作频率范围为868-928 MHz,适用于ISM频段无线电(如868 MHz和915 MHz),物联网设备,安全系统及传感器监控等领域。此天线设计坚固耐用,符合RoHS标准,适用于室内环境。

    2. 技术参数


    - 频率范围:868-928 MHz
    - 标称阻抗:50 欧姆
    - 驻波比 (VSWR):最大 2
    - 辐射模式:全向
    - 增益:1 dBi
    - 效率:70%
    - 极化方式:线性
    - 功率承受能力:1 W
    - 整体长度:195±2 mm
    - 重量:23.5 克
    - 连接器类型:
    - W1063:RP-SMA公头
    - W1063M:SMA公头
    - IP等级:IP20,室内使用
    - 工作温度范围:-20°C 至 +65°C
    - 存储温度范围:-30°C 至 +75°C

    3. 产品特点和优势


    这款W1063/W1063M天线具有以下独特功能和优势:
    - 高效能:70% 的高效率使其成为需要强信号传输的理想选择。
    - 线性极化:有助于提高无线通信系统的可靠性。
    - 宽频带覆盖:能够满足多种ISBM无线电设备的需求。
    - 易于安装:紧凑的设计和易于连接的连接器使得安装过程简单快捷。

    4. 应用案例和使用建议


    此款天线广泛应用于各种领域,包括物联网设备、安全系统及传感器监控。以智能家居为例,可以将天线安装在家中的各个角落,以确保无线网络信号覆盖无死角。具体使用建议如下:
    - 确保天线处于开阔且无障碍物的环境中,以提高信号传输质量。
    - 将天线放置在靠近信号源的位置,可以增强信号强度。
    - 定期检查天线的物理状态,确保无损坏,避免影响信号传输。

    5. 兼容性和支持


    - 兼容性:W1063/W1063M 天线与市场上常见的 S 型无线电设备兼容,尤其是那些工作在 868-928 MHz 频段的设备。
    - 支持:Pulse Electronics提供详尽的技术支持服务,包括安装指南和故障排除。若需更多帮助,可联系当地的Pulse办事处。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 天线无法正常工作 | 确认天线连接器是否正确安装,检查电源是否开启。 |
    | 信号质量差 | 调整天线方向,移除附近的金属物体,改善无线信号的传播环境。 |
    | 信号丢失 | 检查电源供应是否稳定,检查连接器是否松动或损坏。 |

    7. 总结和推荐


    W1063/W1063M天线以其卓越的效能、宽泛的应用领域以及高性价比,在市场上具备极强的竞争力。其独特的功能和优势使其在物联网设备、安全系统和传感器监控等众多应用中表现出色。因此,我强烈推荐在相关项目中采用此款天线,以提升整体系统性能。

W1063M参数

参数
中心频率 898MHz
支持协议 -
典型天线增益 -
最大电压驻波比 2.5
带宽 -
阻抗 -
额定功率 -
天线类型 -
长*宽*高 194.9mm(高度)
安装方式 贴片安装
包装方式 散装

W1063M厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W1063M数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W1063M W1063M数据手册

W1063M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6885 ¥ 56.5178
10+ $ 5.17 ¥ 45.8708
50+ $ 4.76 ¥ 42.2331
100+ $ 4.55 ¥ 40.3699
200+ $ 4.36 ¥ 38.6841
340+ $ 3.97 ¥ 35.2238
库存: 437
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.51
直接购买
加入购物车
