W3216

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: -2dB 2.3 50Ω 1.575GHz 通孔安装 13mm*13mm*5.13mm
供应商型号: 4134397
供应商: 海外现货
标准整包数: 200

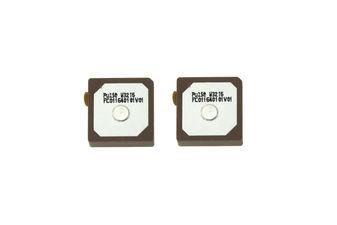

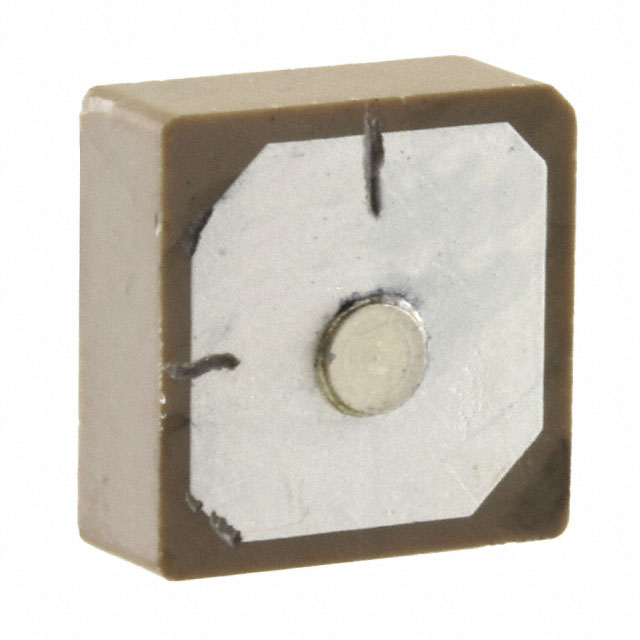

PULSE ELECTRONICS 天线 W3216

W3216概述

    GNSS Patch Antenna W3216 技术手册解析

    产品简介


    GNSS(全球导航卫星系统)是用于定位和导航的关键技术之一。GNSS Patch Antenna W3216 是一款适用于GNSS系统的天线,具有广泛的应用范围。它能够支持GPS和Glonass两大卫星导航系统,并具备高度的方向性和增益性能,可以用于各种需要精确位置服务的应用场景,如汽车导航、无人机控制、移动通信等。

    技术参数


    以下是GNSS Patch Antenna W3216的主要技术参数:
    - 频率范围:1.57542 GHz / 1.598-1.606 GHz
    - 阻抗:50 Ω
    - 极化方式:右旋圆极化(RHCP)
    - 顶点增益(1.57542 GHz):-2 dBic
    - 顶点增益(1.598-1.606 GHz):-2 dBic
    - 联合顶点增益(1.57542 GHz):2 dBi
    - 联合顶点增益(1.598-1.606 GHz):2 dBi
    - 效率(1.57542 GHz):60%
    - 效率(1.598-1.606 GHz):60%
    - 尺寸:13x13x5 mm
    - 颜色:灰色
    - 环境温度范围:-40℃至+85℃
    - 符合标准:RoHS合规

    产品特点和优势


    - 高频响应:W3216 支持两个关键频段(1.57542 GHz 和 1.598-1.606 GHz),覆盖了常用的GNSS信号频率。
    - 高效能:提供稳定的顶点增益和联合顶点增益,在两个频率下的效率都达到了60%,确保了信号的传输质量。
    - 极化特性:采用右旋圆极化方式,有助于提高信号接收的稳定性。
    - 耐用性:能够在广泛的环境温度范围内工作,具备高可靠性。
    - 紧凑设计:小体积,便于安装于多种设备上。

    应用案例和使用建议


    - 汽车导航系统:由于其优秀的增益特性和稳定的信号接收能力,非常适合应用于车载导航系统中,为用户提供精准的位置信息。
    - 无人机飞行控制:在无人机控制系统中,这款天线能够保证高精度的飞行路径规划,同时增强抗干扰能力。
    - 智能手机:在智能手机中,通过小型化设计的天线可有效提升GPS定位性能,改善用户体验。
    使用建议:
    - 确保GNSS Patch Antenna W3216安装在开阔空间,避免遮挡物影响信号接收。
    - 注意接地平面大小,典型测试中使用了50x50mm的接地平面,确保最佳信号效果。
    - 在安装过程中注意防潮、防尘,避免影响使用寿命。

    兼容性和支持


    - 该产品支持主流的GNSS系统,包括GPS和Glonass。
    - 厂商提供技术支持,包括产品使用指南和技术咨询服务。

    常见问题与解决方案


    - 信号弱:检查安装环境是否遮挡严重,调整安装位置或增加外接放大器。
    - 信号不稳定:确认安装方向是否正确,避免安装于金属物体附近。
    - 安装不稳固:确认固定方式是否可靠,必要时增加额外支撑。

    总结和推荐


    综上所述,GNSS Patch Antenna W3216凭借其高效能、稳定性和紧凑设计,使其成为众多GNSS应用的理想选择。特别是对于需要高精度和可靠性的场合,这款天线无疑是一个不错的选择。因此,强烈推荐将其用于对定位和导航性能要求较高的应用场合。
    希望这份技术手册解析能帮助您更好地了解GNSS Patch Antenna W3216的特点及其应用场景。如果您有任何进一步的技术问题或需求,欢迎随时联系我们获取更多支持。

W3216参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 -
典型天线增益 -2dB
最大电压驻波比 2.3
带宽 -
长*宽*高 13mm*13mm*5.13mm
安装方式 通孔安装
包装方式 托盘
