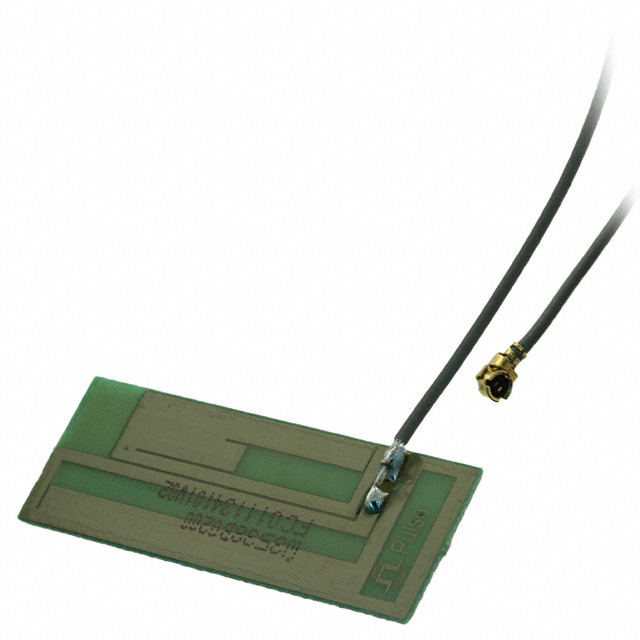

W3538B0200

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2.8dB,5.8dB,6.3dB 50Ω 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz PCB跟踪天线 PCB安装,贴片安装 40mm*15mm*700μm
供应商型号: 1900073
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 天线 W3538B0200

W3538B0200概述


    产品简介


    本产品是一款小型化设计的内置PCB天线,型号为W3538XXXXX,适用于824-960MHz/1710-2170MHz频段的2G/3G通信系统。这款天线具有多频段(五频带)的特点,适用于欧盟和美国的GSM/WCDMA标准。凭借其紧凑的设计和高性能,这款天线适用于各种移动通信设备,如智能手机、路由器、无线模块和其他需要高效率无线连接的应用场景。

    技术参数


    - 频率范围:824-960MHz/1710-2170MHz
    - 最大增益:-1.05至4.18 dBi(根据不同电缆长度有所变化)
    - 效率:30%至57%(根据不同电缆长度有所变化)
    - 回波损耗:最小-3dB至-6dB(根据不同电缆长度有所变化)
    - 尺寸:PCB尺寸为40 [1.57] x 15 [0.59] x 0.7[0.028] mm
    - 温度范围:-40°C 至 +85°C(工作温度和存储温度)

    产品特点和优势


    1. 小体积:这款天线体积小巧,便于集成到各种设备中。
    2. 多频段支持:能够覆盖广泛的频段,适用于全球多个区域的通信标准。
    3. 可选连接器:提供多种类型的连接器,如Hirose U.FL系列、MMCX直角插头(公头)、Sunridge MCD系列、Murata GSC系列、SMA(公头),增加了设备选择的灵活性。
    4. 高可靠性:符合RoHS标准,环保材料保证长期稳定工作。

    应用案例和使用建议


    根据手册中的描述,这款天线适用于多种应用场景,例如智能手机、路由器、无线模块等。为了更好地发挥其性能,建议在安装时注意以下几点:
    - 安装位置:根据不同的应用场景,可以选择将天线安装在设备主板平面同一水平面或者垂直于设备底端或长边。
    - 地面条件:最好使用有效接地平面以确保最佳性能。
    - 电缆长度:可根据具体应用需求选择合适的电缆长度,如150mm、200mm、300mm、500mm等。

    兼容性和支持


    这款天线与多种类型的设备兼容,可以灵活搭配不同种类的连接器,如MMCX、U.FL、Murata GSC和SMA。Pulse Electronics公司提供了全方位的技术支持和服务,以确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 增益不足:可能是因为天线安装位置不当或没有有效的接地平面。建议调整安装位置或增加外部天线以增强信号。
    2. 信号不稳定:可能是由于电缆连接不牢固或电缆损坏。建议检查电缆连接并更换损坏的电缆。
    3. 回波损耗异常:可能是因为匹配不良。建议重新校准天线阻抗匹配电路。

    总结和推荐


    总的来说,这款W3538XXXXX型内置PCB天线以其小体积、高效率、多频段支持等特点,在多种应用场景下表现出色。尤其是对于需要高性能无线连接的小型设备来说,这款天线是一个极佳的选择。鉴于其广泛的适用性和良好的性能表现,我们强烈推荐使用这款天线。

W3538B0200参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz
支持协议 -
典型天线增益 2.8dB,5.8dB,6.3dB
最大电压驻波比 -
长*宽*高 40mm*15mm*700μm
安装方式 PCB安装,贴片安装
包装方式 散装

W3538B0200厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
