首页  >  产品百科  >  W3126

W3126

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: -5dB 50Ω 315MHz 焊接安装,贴片安装 35.35mm(长度)*7mm(高度)
供应商型号: 4134379
供应商: 海外现货
标准整包数: 1

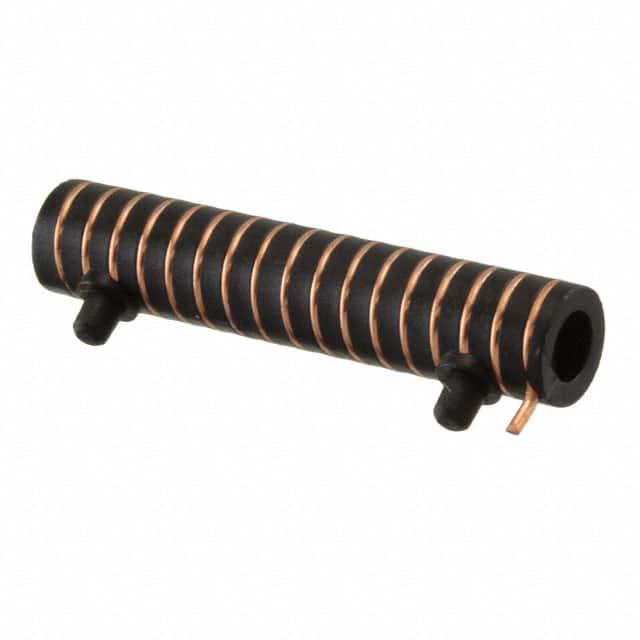

PULSE ELECTRONICS 天线 W3126

W3126概述

    ISM 315MHz Helical Antenna (W3126) 技术手册

    产品简介


    产品类型:塑料支撑螺旋天线
    主要功能:适用于315MHz ISM频段,具有低重量和易于安装的特点
    应用领域:遥控设备、玩具等远程控制系统

    技术参数


    - 尺寸(螺旋部分):长度35.35毫米,直径7毫米
    - 重量:1.8克
    - 频率范围:315MHz
    - 最大增益:-5 dBi
    - 回波损耗最小值:-10 dB
    - 阻抗:50Ω
    - 工作温度范围:-40°C至+85°C
    - 包装方式:盘装(Tray packing)
    - RoHS合规性:符合RoHS标准

    产品特点和优势


    1. 轻量设计:仅重1.8克,适合需要轻量化设计的产品
    2. 塑料支撑结构:耐用且成本效益高
    3. 易于安装:通过顶部焊接在PCB上,便于组装
    4. 低回波损耗:有助于提高信号传输效率
    5. 兼容性广:可在各种遥控设备和玩具中应用

    应用案例和使用建议


    应用案例:
    - 用于遥控模型飞机的天线
    - 家用遥控车的天线
    - 简易无线报警系统的天线
    使用建议:
    1. 天线安装位置:建议将天线放置在PCB上方中心位置,确保良好的辐射模式
    2. 周围金属干扰:避免在天线附近有大面积金属物体,以免影响天线性能
    3. 匹配电路调整:根据具体应用环境调整匹配电路(如33nH系列电感器和10nH并联电容器)

    兼容性和支持


    兼容性:此天线可以与其他315MHz系统兼容,并能集成到多种电子设备中。
    支持服务:Pulse公司提供技术咨询和支持服务,以确保客户能正确安装和使用该天线。

    常见问题与解决方案


    1. 信号不稳定:可能是由于匹配电路未正确设置,重新检查并调整匹配电路组件(如33nH和10nH电感器)
    2. 天线损坏:避免在运输和装配过程中对天线造成物理损伤
    3. 安装困难:参照技术手册中的PCB布局图进行安装,确保焊点牢固

    总结和推荐


    总体而言,ISM 315MHz Helical Antenna (W3126) 是一款体积小、重量轻、性价比高的天线产品。它特别适用于需要小型化和轻量化设计的遥控设备。其广泛的适用性和可靠的性能使其成为各种无线通信系统的理想选择。尽管在实际应用中可能需要一些匹配电路的调整,但其出色的特性使得这款天线值得推荐使用。

W3126参数

参数
额定功率 -
天线类型 -
中心频率 315MHz
支持协议 -
典型天线增益 -5dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
长*宽*高 35.35mm(长度)*7mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 托盘

W3126厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3126数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3126 W3126数据手册

W3126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.9547
10+ ¥ 7.5631
50+ ¥ 7.2606
100+ ¥ 6.7765
250+ ¥ 6.7765
库存: 970
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.95
