W3329

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2 868MHz 焊接安装,贴片安装 3mm(高度)
供应商型号: 2989820
供应商: element14
标准整包数: 1

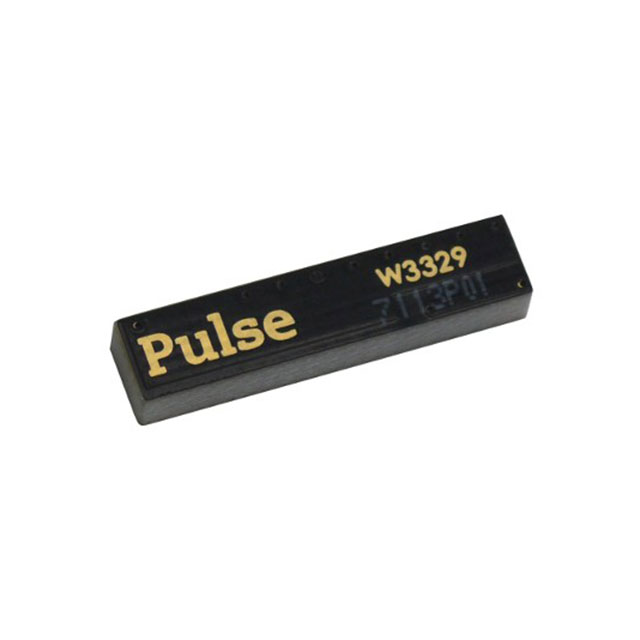

PULSE ELECTRONICS 天线 W3329

W3329概述

    868MHz PCB SMT Antenna W3329 技术手册

    产品简介


    868MHz PCB SMT 天线(型号:W3329)是专为物联网(IoT)、机器对机器通信(M2M)、SigFox 和 LoRa 等应用设计的高性能天线。该产品具有紧凑的设计,适合于各种板载无线通信设备,并提供优秀的性能和可靠性。

    技术参数


    - 频率范围: 868 MHz
    - 标称阻抗: 50Ω
    - 回波损耗: -10 dB
    - 总效率: 60%
    - 峰值增益: 0.17 dBi
    - 最大输入功率: 5 W
    - 尺寸: 21.85 x 5 x 3 mm
    - 重量: 1.3 g
    - 固定系统: 表面贴装(SMD)
    - 最高操作温度: -40°C 至 +85°C
    - 湿度: 93% RH @ 30°C 24 小时
    - 跌落测试: 1 m
    - 可溶性等级: 3

    产品特点和优势


    1. 高效能:高达 60% 的效率确保了出色的无线信号传输质量。
    2. 宽广的工作温度范围:-40°C 至 +85°C 的工作温度使其适用于各种恶劣环境。
    3. 高可靠性:经过严格的跌落测试和湿度测试,确保了在多种应用场景中的稳定性。
    4. SMD 兼容性:完全符合 SMD 要求,可通过回流焊接、红外焊接和波峰焊进行安装。

    应用案例和使用建议


    1. 物联网设备:在智能仪表、传感器节点等设备中广泛应用。
    2. 机器对机器通信:在工业自动化和远程监控系统中提供可靠的无线连接。
    3. LoRa 网络:在长距离低功耗通信网络中表现出色。
    4. SigFox 系统:在低功耗广域网(LPWAN)通信中使用。
    使用建议:
    - 确保 PCB 上有足够的接地面积以实现最佳性能。
    - 在回流焊接过程中,遵循推荐的工艺设置,避免过热和变形。

    兼容性和支持


    该产品与其他标准 SMD 组件兼容,并且可以轻松集成到现有的 PCB 设计中。制造商提供全面的技术支持,包括详细的安装指南、测试报告和技术咨询服务。

    常见问题与解决方案


    1. 问题: 天线无法正常工作。
    - 解决方案: 检查 PCB 的接地层是否完整,并确保天线安装位置正确。

    2. 问题: 回波损耗不符合预期。
    - 解决方案: 确认测试 PCB 设计正确,并使用标准参考测试 PCB 进行校准。

    总结和推荐


    868MHz PCB SMT 天线 W3329 是一款高效能、可靠性和耐用性兼备的产品,特别适合应用于物联网、M2M 和 LPWAN 通信等领域。其广泛的兼容性、简便的安装方式以及全面的技术支持使其成为市场上的优选产品。综上所述,我们强烈推荐使用该产品来满足各种无线通信需求。

W3329参数

参数
天线类型 -
中心频率 868MHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 -
额定功率 -
长*宽*高 3mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

W3329厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3329数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3329 W3329数据手册

W3329封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.495
50+ ¥ 10.38
100+ ¥ 8.87
250+ ¥ 8.36
500+ ¥ 7.28
1400+ ¥ 6.01
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.49
