GPSDM700/5800SSS

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 6.5dB 2.5 50Ω 1.57542GHz 88.3mm(高度)
供应商型号: GPSDM700/5800SSS
供应商: Master
标准整包数: 1

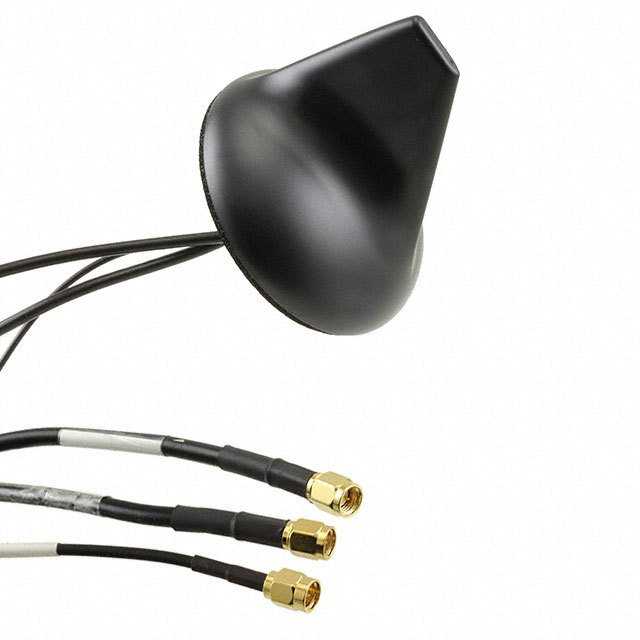

PULSE ELECTRONICS 天线 GPSDM700/5800SSS

GPSDM700/5800SSS概述

    脉冲多频段主动GPS天线

    产品简介


    Pulse Electronics 新推出的多频段直接安装式天线是一款先进的屋顶安装天线。该天线覆盖从698 MHz到5875 MHz的频段,包括LTE频段。这款天线广泛应用于语音通信、移动数据传输、公共安全通信、无线局域网(WLAN)以及资产跟踪等领域。此外,它还具备高可靠性,防护等级达到IP-65,能够经受住紫外线照射,确保长时间无故障运行。

    技术参数


    - 频率范围:
    - GSM: 698-960 MHz / 1710-2170 MHz / 2300-2700 MHz
    - WiFi: 2400-2485 MHz / 5150-5875 MHz
    - GPS: 1575.42 MHz
    - 电缆类型:
    - GSM/WiFi: RG-58同轴电缆
    - GPS: RG-174同轴电缆
    - 电缆长度: 17英尺 / 5.18米
    - 颜色: 黑色或白色
    - 连接器: SMA公头
    - 电压: 3.3 V - 5 V
    - 增益:
    - GSM/WiFi: 28 dBi(3.3 V)/ 30 dBi(5 V)
    - GPS: 26 dBi
    - 驻波比 (VSWR):
    - GSM/WiFi: 2.5:1 / 2.0:1
    - 功率容量:
    - GSM: 100 W
    - WiFi: 20 W
    - GPS: 20 W
    - 极化方式:
    - GSM/WiFi: 线性垂直极化
    - GPS: 右旋圆极化
    - 重量: 15盎司 / 470克
    - 尺寸: 高度3.5英寸 / 直径4.26英寸(88.3毫米 x 直径108毫米)
    - 安装孔直径: 0.76英寸 / 19.3毫米
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 湿度范围: 93%(相对湿度,根据 MIL-STD810G, method 507.4)

    产品特点和优势


    - 单个天线支持多种应用和技术: 支持语音通信、移动数据、LTE、公共安全通信及资产跟踪。
    - 消除“天线农场”外观: 通过整合多个功能在一个天线上,使车辆外观更整洁。
    - 分离电缆提供最大灵活性: 支持多种技术的独立电缆确保最佳性能。
    - 易于安装: 仅需通过一个直径为3/4英寸的孔即可安装。
    - 符合RoHS标准: 确保环保和安全。
    - 黑色或白色可选: 满足不同设计需求。

    应用案例和使用建议


    应用场景
    1. 移动和固定宽带: 适用于需要宽带连接的各种场合,如移动设备和基站。
    2. 导航/资产跟踪/车队管理: 可用于车辆跟踪系统和物流管理,提高运输效率。
    3. 公共安全通信: 在紧急情况下保证通信畅通,保障公共安全。
    4. 无线局域网 (WLAN): 在企业内部构建稳定可靠的网络连接。
    使用建议
    1. 环境选择: 由于天线的工作温度范围较宽,可以在极端环境下正常工作。但建议避免长期暴露在高温或低温环境中以延长使用寿命。
    2. 安装位置: 最佳安装位置是在车辆顶部中心,确保信号接收效果最佳。同时,注意保持天线表面清洁,以免影响信号质量。
    3. 电缆管理: 确保所有电缆正确连接并妥善布置,避免被锐物划伤或磨损。

    兼容性和支持


    - 兼容性: 天线的电缆配置可以适应多种技术需求,如GSM、WiFi和GPS,使其能与各种设备配合使用。
    - 支持: 脉冲电子公司提供全面的技术支持,包括售前咨询、安装指导和售后服务。可以通过公司网站或直接联系当地的销售代表获取帮助。

    常见问题与解决方案


    1. 天线不工作
    - 解决方案: 检查电源电压是否在规定的范围内,确认电缆连接是否牢固,检查是否安装在金属物体附近导致信号干扰。
    2. 信号不稳定
    - 解决方案: 确认安装位置是否合适,避免周围有金属物体干扰信号;检查电缆是否有损坏。
    3. 天气条件下的信号减弱
    - 解决方案: 确保天线安装在无遮挡的最佳位置,并定期清理表面灰尘,防止积尘影响信号强度。

    总结和推荐


    总体而言,脉冲多频段主动GPS天线在设计和功能上表现出色。它不仅支持多种通信技术,还能提供出色的性能和稳定性。在各种恶劣环境下仍能保持高效运行,非常适合对可靠性要求较高的应用场景。强烈推荐在移动通信、资产追踪、公共安全等领域使用此款天线。
    本文根据Pulse Electronics的产品资料进行编写,详细介绍了脉冲多频段主动GPS天线的技术参数、特点和应用场景,旨在帮助用户更好地理解和使用该产品。

GPSDM700/5800SSS参数

参数
支持协议 -
典型天线增益 6.5dB
最大电压驻波比 2.5
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.57542GHz
长*宽*高 88.3mm(高度)

GPSDM700/5800SSS厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

GPSDM700/5800SSS数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS GPSDM700/5800SSS GPSDM700/5800SSS数据手册

GPSDM700/5800SSS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 87.309 ¥ 725.9383
5+ $ 85.1835 ¥ 708.2656
12+ $ 82.4256 ¥ 671.7997
24+ $ 81.6254 ¥ 668.4304
36+ $ 81.2139 ¥ 665.061
60+ $ 81.2139 ¥ 665.061
库存: 78
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 725.93
直接购买
加入购物车
