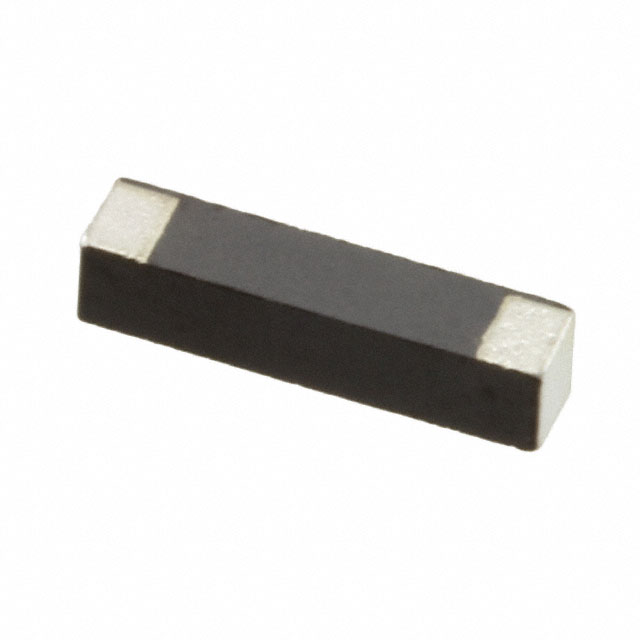

W3000

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: -6.5dB,-4.1dB,-3.9dB 50Ω 868MHz,1.575GHz,2.4GHz SMD 焊接安装,贴片安装 7mm*1.6mm*1.6mm
供应商型号: W3000
供应商: 国内现货
标准整包数: 1
PULSE ELECTRONICS 天线 W3000

W3000概述

    W3000 天线技术手册

    产品简介


    W3000 是一款陶瓷单极天线,适用于多种频率范围。其特点是多用途、全向辐射、低轮廓设计及紧凑尺寸(7 x 1.6 x 1.6 mm),适合在蓝牙、WLAN、WiFi、IEEE 802.11b/g、ZigBee IEEE 802.15.4、2.4 GHz WLAN、2.4 GHz ISM带系统、868 MHz ISM带系统和GPS系统等多种无线通信应用中使用。该天线采用无铅材料制成,完全兼容表面贴装技术(SMT)且符合RoHS标准。

    技术参数


    以下是W3000天线的关键技术参数:
    - 电气规格:在+25°C条件下,具体参数随测试板尺寸和天线位置变化而有所不同。请参考以下典型性能数据。
    - 匹配和调谐组件值:根据应用及周围机械材料不同而有所变化。
    典型性能数据
    1. 2.4 GHz 单极子
    - 板频范围:2400 - 2483.5 MHz
    - 平均增益:-4.1 dB (峰值) 至 -3.7 dB (边缘)
    - 最大增益:-1.4 dB (峰值) 至 -2.5 dB (边缘)
    - 效率:52% (-2.9 dB) 至 46% (-3.4 dB)
    - 反射损耗最小值:-12 dB
    - 阻抗:50Ω
    - 工作温度:-40°C 至 +85°C
    2. 868 MHz ISM带系统
    - 板频范围:858 - 878 MHz
    - 平均增益:-6.5 dB (峰值) 至 -7.0 dB (边缘)
    - 最大增益:-1.8 dB (峰值) 至 -2.5 dB (边缘)
    - 效率:29% (-5.4 dB) 至 25% (-6 dB)
    - 反射损耗最小值:-10 dB
    - 阻抗:50Ω
    - 工作温度:-40°C 至 +85°C
    3. GPS 1.575 GHz
    - 板频范围:1565 - 1585 MHz
    - 平均增益:-3.5 dB (峰值) 至 -3.9 dB (边缘)
    - 最大增益:0.1 dB (峰值) 至 -0.2 dB (边缘)
    - 效率:50% (-3 dB) 至 45% (-3.5 dB)
    - 反射损耗最小值:-12 dB
    - 阻抗:50Ω
    - 工作温度:-40°C 至 +85°C

    产品特点和优势


    W3000 天线具有以下特点和优势:
    - 多用途:适用于各种无线通信标准,如蓝牙、WLAN等。
    - 全向辐射:保证信号覆盖范围更广。
    - 低轮廓设计:占用空间小,适合小型化设计。
    - 轻量级:仅重86毫克,适合便携式设备。
    - 环保材料:采用无铅材料,符合RoHS标准。
    - 高兼容性:完全兼容SMT工艺,方便集成到现有电路板中。

    应用案例和使用建议


    W3000 天线已成功应用于多个无线通信领域,例如智能家居、可穿戴设备、汽车导航系统等。使用时建议注意以下几点:
    - 布局要求:天线下方需保持11 x 6 mm的空隙,以确保最佳性能。
    - 匹配和调谐:依据具体应用场景调整匹配和调谐组件值,以达到最佳性能。
    - 接地要求:地面需要包围多个通孔,以实现良好的接地效果。

    兼容性和支持


    W3000 天线与大多数主流无线通信模块和设备兼容。厂商提供了详细的技术文档和支持服务,以帮助用户顺利完成集成过程。

    常见问题与解决方案


    1. 问题:无法正常接收信号
    - 解决方法:检查天线下方是否有足够的空隙,并确认匹配和调谐组件是否正确设置。
    2. 问题:信号强度不稳定
    - 解决方法:调整接地路径,确保接地良好;重新测试匹配和调谐参数。
    3. 问题:工作温度超出范围
    - 解决方法:确保安装环境温度控制在-40°C至+85°C之间,如需更高温度工作可咨询厂商获取解决方案。

    总结和推荐


    W3000 天线是一款高性能、多用途的陶瓷单极天线,具有广泛的适用性和出色的电气特性。其紧凑的设计和高兼容性使其成为许多无线通信应用的理想选择。无论是用于工业控制、智能交通还是消费电子产品,W3000 天线都能提供可靠的无线连接解决方案。因此,强烈推荐此产品给所有需要高性能无线通信设备的设计者和制造商。

W3000参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 868MHz,1.575GHz,2.4GHz
支持协议 -
典型天线增益 -6.5dB,-4.1dB,-3.9dB
最大电压驻波比 -
长*宽*高 7mm*1.6mm*1.6mm
通用封装 SMD
安装方式 焊接安装,贴片安装
包装方式 卷带包装

W3000厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3000数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3000 W3000数据手册

W3000封装设计

查看详情并下载
Symbol
Footprint
3D Model
