首页  >  产品百科  >  W1903

W1903

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 0dB 50Ω 1.94GHz;892MHz 外部安装
供应商型号: N-W1903
供应商: 云汉优选
标准整包数: 1

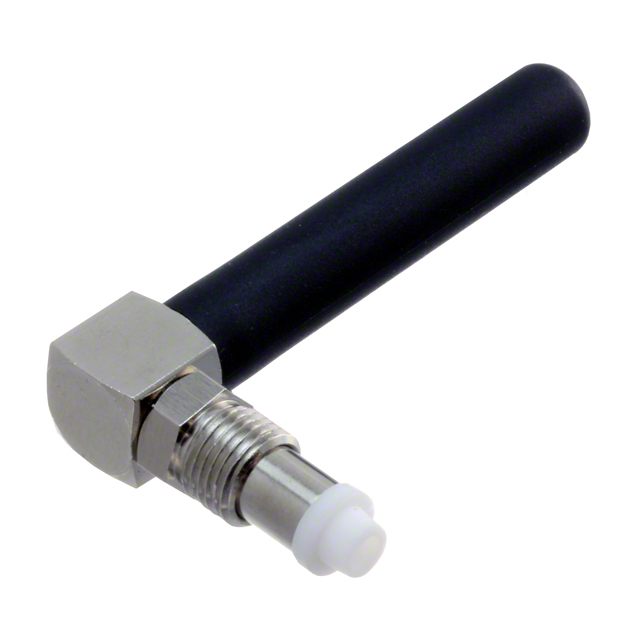

PULSE ELECTRONICS 天线 W1903

W1903概述

    # 617-960/1710-3300MHz 右角天线技术手册

    产品简介


    基本信息
    - 型号: W1903
    - 系列: 外置天线
    - 频段范围: 617-960 MHz / 1710-3300 MHz
    主要功能
    此天线是一款宽频单极子天线,适用于各种无线通信系统,支持包括2G、3G、4G、5G在内的蜂窝网络,以及LoRa、SigFox等物联网技术。
    应用领域
    - 室内应用
    - 计量
    - 工业自动化与控制
    - 能源监控

    技术参数


    电气特性
    - 频率范围: 617-960 MHz / 1710-3300 MHz
    - 标称阻抗: 50Ω
    - 回波损耗: 最大 -4.5 dB
    - 平均效率 (617-960 MHz): 62%
    - 平均效率 (1710-3300 MHz): 70%
    - 峰值增益 (617-960 MHz): 3 dBi ± 1 dB
    - 峰值增益 (1710-3300 MHz): 3.5 dBi ± 2 dB
    - 功率承受能力: 2 W
    - 极化方式: 垂直
    机械特性
    - 塑料雷达罩材料: PC+PBT
    - 颜色: 黑色
    - 重量: 12.05 g
    - 整体长度: 50 mm (1.97 英寸)
    - 工作温度: -30/+75°C
    - 温度循环测试: -35/+80°C
    - 盐雾测试: 24 小时
    - 防护等级: IP54

    产品特点和优势


    特点
    - 高增益(最大 3.5 dBi)
    - 宽带操作(覆盖多个频段)
    - 高可靠性(2 W 功率承受能力)
    - 环境适应性强(高/低温测试)
    优势
    此天线具备卓越的性能,在多种无线通信系统中表现出色。其宽频段覆盖、高增益和良好环境适应性使其成为室内和室外应用的理想选择。同时,它还符合RoHS标准,确保环保合规。

    应用案例和使用建议


    使用场景
    - 室内覆盖增强:例如在大型建筑物内部署,以提升移动通信信号质量。
    - 计量系统:在能源监测系统中提供可靠的通信链接。
    - 工业自动化:用于实现远程控制和数据传输。
    使用建议
    - 在部署过程中,考虑天线周围的障碍物,避免阻挡信号路径。
    - 确保连接稳定,避免天线接头松动导致信号衰减。

    兼容性和支持


    兼容性
    此天线采用FME接口设计,可以方便地与大多数射频设备相连接。此外,它广泛应用于2G、3G、4G、5G等不同制式的通信系统,具有较强的兼容性。
    支持
    如有任何技术疑问或需要进一步支持,可以联系Pulse Electronics的官方联系方式,获取详尽的技术文档和售后服务支持。

    常见问题与解决方案


    问题1: 天线增益不足
    解决方案: 检查天线周围是否有金属物体干扰,确保天线位置开阔。
    问题2: 信号不稳定
    解决方案: 确认天线接头紧固无松动,并检查射频电缆是否完好无损。
    问题3: 无法与设备连接
    解决方案: 检查所用接口类型(如FME)是否匹配,确保正确安装和连接。

    总结和推荐


    综合评估
    此天线W1903凭借其高增益、宽带特性、良好的环境适应性及出色的稳定性,非常适合于室内应用和工业自动化领域。它不仅满足各种无线通信需求,还能在苛刻环境下可靠工作。
    推荐使用
    强烈推荐W1903作为一款高性能、高性价比的外置天线,适用于各种无线通信设备和系统。无论是新建项目还是改造工程,都值得考虑选用这款产品。

W1903参数

参数
支持协议 -
典型天线增益 0dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.94GHz;892MHz
安装方式 外部安装
包装方式 袋装

W1903厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W1903数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W1903 W1903数据手册

W1903封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.5968 ¥ 47.5728
55+ $ 5.3457 ¥ 45.4385
150+ $ 5.1918 ¥ 44.1303
250+ $ 5.0898 ¥ 43.2633
280+ $ 4.998 ¥ 42.483
库存: 280
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1189.32
