W3008

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 1.7dB 50Ω 2.4GHz SMD 贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: F-W3008
供应商: 海外现货
标准整包数: 3000

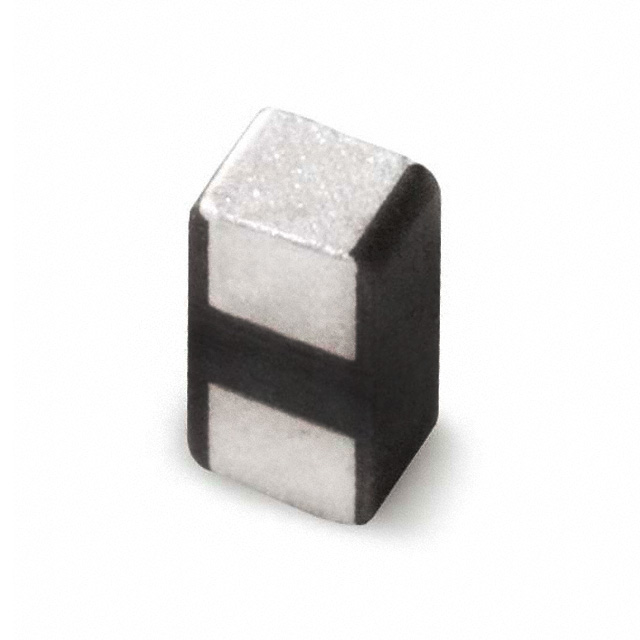

PULSE ELECTRONICS 天线 W3008

W3008概述

    高效陶瓷表面贴装天线 W3008 技术手册

    产品简介


    W3008 是一款 2.4-2.4835 GHz 频段的陶瓷表面贴装天线(Ceramic SMT Antenna),主要设计用于蓝牙(Bluetooth)、蓝牙低能耗(BLE)、Zigbee 和 Wi-Fi 等 2.4 GHz ISM 频段无线电通信系统。该天线体积小巧,外形尺寸仅为 3.2 x 1.6 x 1.1 mm,能够满足现代电子产品对高集成度的需求。其典型应用场景包括无线通信设备、物联网(IoT)设备、智能家居和可穿戴设备等。

    技术参数


    - 频率范围: 2400-2483.5 MHz
    - 标称阻抗: 50 Ω
    - 返回损耗: -4 dB
    - 辐射模式: 全向
    - 增益: 1.1 dBi
    - 效率: 66%
    - 极化方式: 线性
    - 功率处理能力: 5W
    - 尺寸: 3.2 x 1.6 x 1.1 mm
    - 保持方式: RoHS 合规
    - 湿度敏感等级: MSL1

    产品特点和优势


    - 高效能: 66% 的高效率确保在传输过程中减少能量损失。
    - 全向辐射: 支持全方位信号覆盖,适应各种应用场景。
    - 宽频带: 2400-2483.5 MHz 覆盖 2.4 GHz ISM 频段,适合多种无线电通信协议。
    - 可靠性: RoHS 合规及 MSL1 等级保证了产品的环保和耐用性。
    - 易于集成: 小巧的外形尺寸和简单的安装过程使其成为集成到各种设备的理想选择。

    应用案例和使用建议


    该天线常用于需要短距离无线通信的应用场景,如智能家居、可穿戴设备和工业自动化等。为了获得最佳性能,在实际应用中需注意:
    - PCB 设计: 确保天线底部有足够的接地区域,避免信号干扰。
    - 匹配网络: 可以根据具体应用场景添加匹配组件,进一步优化天线性能。
    - 安装方向: 安装时需注意天线的方向,避免遮挡和反射影响信号质量。

    兼容性和支持


    W3008 天线符合标准的 SMT 工艺要求,可以方便地焊接在标准 PCB 上。其 RoHS 合规和 MSL1 等级使得它在全球范围内得到广泛认可。厂商提供详细的安装指南和测试数据,便于用户进行二次开发和测试验证。

    常见问题与解决方案


    - 问题: 天线性能不稳定。
    - 解决方法: 检查 PCB 设计是否符合推荐布局,确保足够的接地区域。
    - 问题: 无法接收到信号。
    - 解决方法: 检查周围环境是否有电磁干扰,适当调整天线位置和方向。
    - 问题: 功率输出不足。
    - 解决方法: 确认电源电压是否稳定,检查是否存在外部因素影响功率输出。

    总结和推荐


    W3008 陶瓷表面贴装天线以其高效率、小体积和良好的全向辐射特性,在 2.4 GHz 频段的无线通信系统中表现出色。其兼容性和易集成性使其成为市场上极具竞争力的产品。无论是对于初创企业还是成熟品牌,W3008 都是一个值得考虑的选择。强烈推荐在新一代无线通信设备中采用此款天线,以实现高效、可靠的无线通信功能。

W3008参数

参数
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 1.7dB
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

W3008厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3008数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3008 W3008数据手册

W3008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2008 ¥ 1.7009
6000+ $ 0.199 ¥ 1.6857
9000+ $ 0.1972 ¥ 1.6705
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5102.7
