W3211

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 4134346
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 天线 W3211

W3211概述

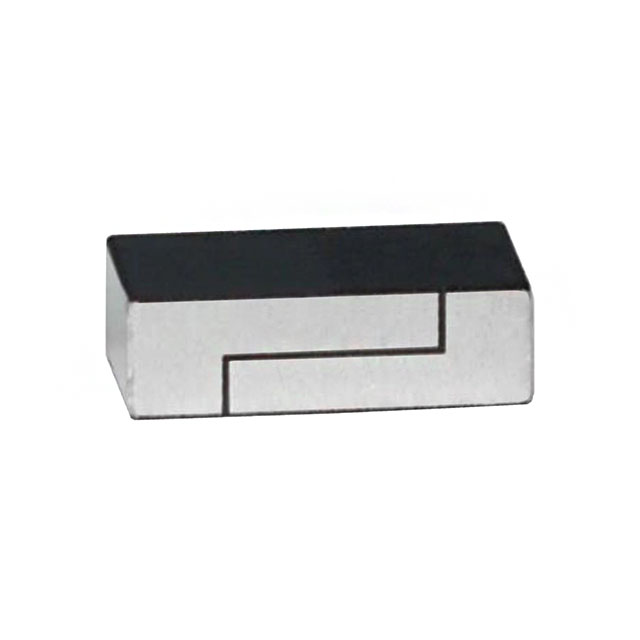

    # 高质量电子元器件技术手册:902-928MHz陶瓷贴片天线(型号W3211)

    1. 产品简介


    基本介绍
    902-928MHz陶瓷贴片天线(型号W3211)是一款高性能芯片级天线,专为无线通信设备设计,适用于工业自动化、物联网(IoT)、传感器和运输等领域。它采用陶瓷材质制成,符合RoHS标准,支持表面贴装工艺(SMD),广泛应用于需要紧凑尺寸和高效传输的应用场景。
    主要功能
    - 工作频率范围:902-928 MHz(ISM频段)。
    - 天线增益:1.35 dBi,适合多种无线信号覆盖需求。
    - 尺寸小巧:仅10 x 3.2 x 5 mm,占用空间极小,适合嵌入式系统设计。
    应用领域
    - 工业自动化设备
    - 物联网(IoT)终端设备
    - 传感器网络
    - 智能交通系统

    2. 技术参数


    | 参数名称 | 规格值 |

    | 频率范围 | 902-928 MHz |
    | 阻抗 | 50 Ω |
    | 增益 | 1.35 dBi |
    | 极化方式 | 线性 |
    | 最大功率承受 | 5 W |
    | 效率 | 43% |
    | 环境温度 | -40℃至+85℃ |
    | 尺寸 | 10 x 3.2 x 5 mm |
    | 重量 | 0.73 g |

    3. 产品特点和优势


    独特功能
    - 高性能陶瓷材质:提供优异的耐温性、耐腐蚀性和机械强度,确保长期稳定运行。
    - 小型化设计:仅为10 mm³,特别适合空间受限的设计需求。
    - RoHS合规:无铅环保,满足现代电子产品绿色生产标准。
    市场竞争力
    - 在紧凑尺寸下实现卓越的辐射效率和增益表现,适配于对天线性能要求较高的场景。
    - 支持贴片安装工艺,简化生产流程并降低制造成本。

    4. 应用案例和使用建议


    典型应用场景
    1. 智能农业传感器:利用该天线可实时传输湿度、温度等环境数据,提高农田监控效率。
    2. 工业物联网模块:通过内置该天线,用于设备状态监测与远程控制。
    使用建议
    - 布局优化:根据材料手册,PCB底层需清除10.8 mm x 8.25 mm的区域以保证天线正常工作。
    - 匹配电路调整:建议结合推荐的测试板进行匹配电路调试,以最大化天线性能。

    5. 兼容性和支持


    兼容性
    - 与大多数支持915 MHz ISM频段的无线收发模块兼容,如Nordic、TI等主流厂商芯片。
    支持和服务
    - 脉冲电子公司提供详尽的技术文档和设计指南,方便开发者快速集成到项目中。
    - 全球化的技术支持团队,确保用户在全球范围内享受优质服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 天线增益不足 | 检查PCB设计是否符合推荐的接地要求,优化匹配电路。 |
    | 接收灵敏度低 | 确认周围环境是否存在电磁干扰,调整天线位置。 |
    | 无法正常启动无线通信 | 确保焊接质量和天线安装方向正确,重新校准发射功率。 |

    7. 总结和推荐


    综合评估
    W3211 902-928MHz陶瓷贴片天线凭借其高增益、高效率和紧凑尺寸,成为物联网和工业自动化领域的理想选择。其符合RoHS标准和出色的环境适应性使其在市场上具有较强的竞争优势。
    推荐意见
    对于需要高性能、高可靠性无线传输解决方案的开发者,强烈推荐选择这款天线。同时,在设计时务必参考技术手册中提供的详细指导,确保最佳性能表现。
    最终结论:是的,我们推荐使用这款天线,尤其适合那些追求紧凑尺寸、高效传输及易于集成的产品开发人员。

W3211参数

参数
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
包装方式 卷带包装

W3211厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3211数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3211 W3211数据手册

W3211封装设计

查看详情并下载
Symbol
Footprint
3D Model
