首页  >  产品百科  >  W3907BD0100

W3907BD0100

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: N-W3907BD0100
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 天线 W3907BD0100

W3907BD0100概述

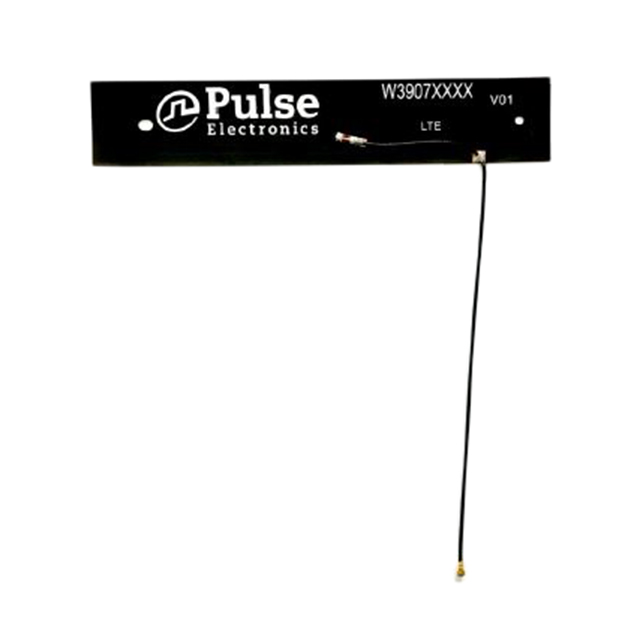

    LTE 698-3600MHz FPC Antenna W3907XXXX 技术手册解析

    产品简介


    这款LTE 698-3600MHz FPC天线(产品型号:W3907XXXX)是Gemini系列的一部分。它专为2G/3G/4G的分集天线设计,适用于多种MIMO应用,例如智能电网、安全监控和传感器网络。该天线在全球多个地区均可使用,支持的主要频段包括全球LTE频段B1-B23, B25-B29, B33-B42。

    技术参数


    - 频率范围:698-3600 MHz
    - 峰值增益:在不同频率下,峰值增益从1.0dBi到4.2dBi不等。
    - 驻波比:在698-960 MHz范围内,驻波比小于-6dB;在其他频段范围内,驻波比小于-7.5dB。
    - 平均总效率:在不同频率下的平均总效率从40%到70%不等。
    - 极化方式:线性
    - 额定阻抗:50Ω
    - 最大功率处理能力:3W
    - 电缆类型和长度:根据不同型号,电缆长度从100mm到350mm不等,电缆类型可选AWG#32或AWG#36。
    - 尺寸:总体长度为110.7×20.4mm
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 材料:黑色FPC材料
    - 认证:符合RoHS标准

    产品特点和优势


    1. 宽带覆盖:支持从698 MHz到3600 MHz的宽频段,能够覆盖全球大部分LTE频段。
    2. 高性能增益:在各个频段范围内都具有较高的峰值增益,最高可达4.2dBi。
    3. 低交叉相关系数:具备非常低的交叉相关系数,有利于多输入多输出(MIMO)系统中提高信号传输的稳定性。
    4. 灵活设计:该天线采用折叠式设计,便于安装在紧凑的空间内。
    5. 广泛适配性:匹配多种无线电模块,包括Sierra Wireless, Quectel, Telit, Huawei, Gemalto, uBlox, ZTE等。
    6. 优越的环境适应性:能够在极端的温度环境中正常工作,同时满足RoHS标准,对环境友好。

    应用案例和使用建议


    这款天线主要用于MIMO应用,在物联网(IoT)、智能电网(SmartGrid)、计量表(Meters)、远程监控(Remote Monitoring)和传感器网络(Sensor Networks)等领域都有广泛应用。由于其宽泛的频率覆盖范围和优异的性能,非常适合用于复杂的无线通信环境。
    使用建议:
    - 在组装过程中,确保天线与模块的连接稳固,避免接触不良。
    - 由于天线需要在紧闭空间中使用,建议根据具体应用场景选择合适的电缆长度和连接器类型。
    - 安装时注意避免金属物体的干扰,以确保信号传输的最佳效果。

    兼容性和支持


    该天线与市场上主流的无线电模块兼容,包括Sierra Wireless, Quectel, Telit, Huawei, Gemalto, uBlox, ZTE等品牌的产品。制造商提供详细的技术支持,包括安装指导和技术咨询服务,帮助客户更好地利用该天线产品。

    常见问题与解决方案


    1. 问题:安装过程中出现信号强度下降。
    - 解决方案:检查天线与模块之间的连接是否稳固,避免电缆弯曲过度导致信号损失。
    2. 问题:信号传输不稳定。
    - 解决方案:确保天线远离金属物体或其他可能干扰信号传输的障碍物。
    3. 问题:温度影响信号质量。
    - 解决方案:检查天线的工作温度范围是否符合实际使用环境的要求。

    总结和推荐


    这款LTE 698-3600MHz FPC天线以其出色的性能和广泛的适用范围,非常适合应用于各种高要求的无线通信系统中。其卓越的频率覆盖范围、高效能的峰值增益和优良的环境适应性使其在市场上具有显著的竞争优势。对于需要在紧凑空间内安装且需处理复杂无线通信环境的应用,我们强烈推荐使用此款天线。
    通过上述详尽的技术手册内容分析,我们可以看出这款天线在设计、性能和应用上都表现出色,是当前市场上一款极具吸引力的产品。

W3907BD0100参数

参数
阻抗 -
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
包装方式 袋装

W3907BD0100厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3907BD0100数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3907BD0100 W3907BD0100数据手册

W3907BD0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.1058 ¥ 26.3993
100+ $ 2.9458 ¥ 25.0393
200+ $ 2.8662 ¥ 24.3627
库存: 280
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 1055.97
