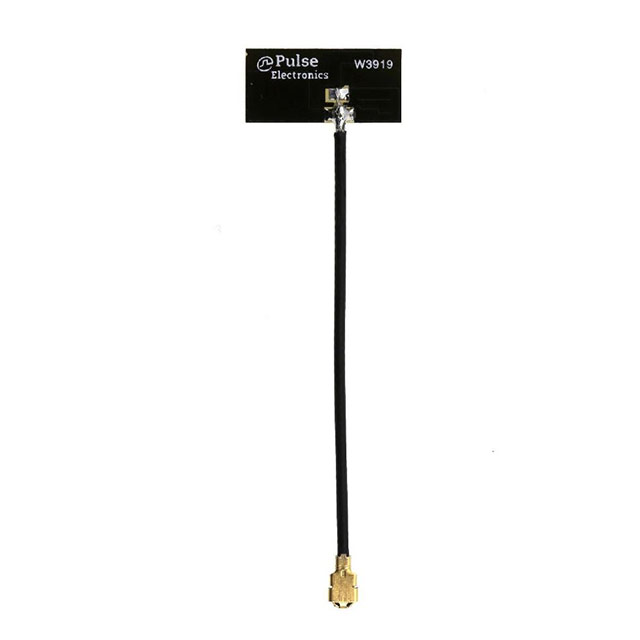

W3919B0100

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2 5.4GHz 黏合安装 450μm(高度)
供应商型号: 553-W3919B0100-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 天线 W3919B0100

W3919B0100概述

    5GHz PCB Antenna 技术手册

    1. 产品简介


    本手册描述的是型号为W3919XXXX的5GHz PCB内置天线。作为一款适用于各种无线通信设备的内置天线,该天线主要应用于WiFi 5GHz、DSRC(专用短程通信)以及ISM(工业、科学和医疗)频段的无线电设备。此外,该天线也适用于物联网(IoT)和机器对机器(M2M)通信等领域。其紧凑的设计使其成为小型化设备的理想选择。

    2. 技术参数


    该产品的技术参数如下:
    | 参数 | 规格 |

    | 频率范围 | 4900-5925 MHz |
    | 标称阻抗 | 50 Ω |
    | VSWR | < 2 |
    | 增益 | 3 dBi ± 1 dB |
    | 效率 | > 60% |
    | 辐射模式 | 全向 |
    | 极化方式 | 线性 |
    | 最大功率耐受 | 2 W |
    | 连接器 | U.FL 相容连接器 |
    | 电缆类型 | 1.13 mm 同轴电缆(黑色) |
    | 电缆长度 | 可定制 |
    | 尺寸 | 15.9 mm x 7.6 mm x 0.45 mm |

    3. 产品特点和优势


    该款5GHz PCB内置天线具有以下特点和优势:
    - 频率范围广:支持4900-5925 MHz的宽频带操作,适合多种应用场景。
    - 高效率和低VSWR:效率高于60%,VSWR小于2,确保了天线的良好匹配性能。
    - 高增益:3 dBi ± 1 dB的增益提供可靠的信号覆盖。
    - 可定制性:电缆和连接器可以根据具体需求进行定制。
    - 广泛的适用性:不仅限于WiFi,还可以用于DSRC和ISM频段,适用于多种无线通信标准。

    4. 应用案例和使用建议


    根据手册中的应用案例,该天线适用于以下几种情况:
    - 智能家居设备:如路由器、接入点等需要良好覆盖的小型设备。
    - 工业设备:对于需要高稳定性的设备,如传感器节点、无线网关等。
    使用建议:
    - 在安装时,注意天线与电源和其他电子部件的距离,避免干扰。
    - 定制合适的电缆长度,以适应不同的安装需求。

    5. 兼容性和支持


    该天线配备U.FL兼容连接器,易于与其他设备接口兼容。Pulse Electronics公司提供了全面的技术支持,确保客户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:无法正确安装天线。
    - 解决方案:检查连接器是否正确插入,并确认天线与电源及其他电子部件的距离符合要求。

    - 问题:天线的信号强度不足。
    - 解决方案:检查是否有其他干扰源存在,并确保天线放置在一个无遮挡的位置。

    7. 总结和推荐


    综上所述,W3919XXXX型号的5GHz PCB内置天线是一款性能优异、适用广泛的产品。它的高效能、灵活性和广泛的应用范围使其成为无线通信领域的理想选择。我们强烈推荐使用这款天线来提高您的无线通信设备的性能。
    通过上述详细介绍,您可以更好地了解该款5GHz PCB内置天线的各项特性和应用范围,相信它会在您未来的项目中发挥重要作用。

W3919B0100参数

参数
天线类型 -
中心频率 5.4GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 -
额定功率 -
长*宽*高 450μm(高度)
安装方式 黏合安装
零件状态 在售
包装方式 散装
