W3921B0100

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 1dB 2 50Ω 2.4GHz 黏合安装 100μm(高度)
供应商型号: 4134315
供应商: 海外现货
标准整包数: 1

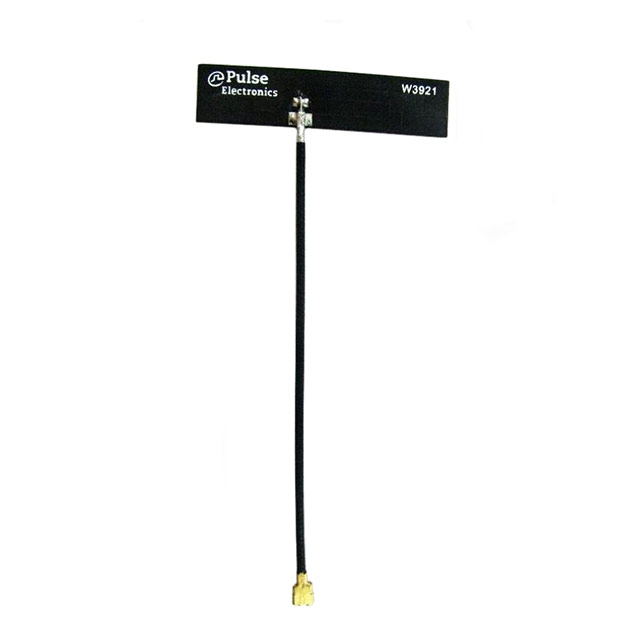

PULSE ELECTRONICS 天线 W3921B0100

W3921B0100概述

    # FPC 2.4G天线(型号:W3921XXXXX)技术手册

    产品简介


    FPC 2.4G天线(型号:W3921XXXXX)是一款内部安装型天线,适用于多种无线通信设备,如蓝牙、Zigbee、WiFi及BLE设备。这款天线具备高效率和良好的增益性能,特别适合需要稳定传输且占用空间较小的应用场合。

    技术参数


    电气特性
    - 频率范围:2400-2500 MHz
    - 阻抗:50 Ω
    - 驻波比:小于2
    - 增益:1 dBi(±1 dB)
    - 效率:大于50%
    - 辐射模式:全向
    - 极化方式:线极化
    - 功率承受能力:2 W
    - 测量条件:所有RF参数均在2 mm厚PC板上进行测量
    机械特性
    - PCB类型:柔性
    - 天线尺寸:33 x 7.7 mm
    - 胶带类型:3M467
    - 总厚度:0.1 mm
    - 重量:约0.37 g
    - 电缆类型:外径为1.13 mm或0.81 mm的同轴电缆
    - 电缆长度:可选(标准为100 mm)
    - 连接器类型:U.FL 或 W.FL 兼容
    环境特性
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    FPC 2.4G天线具有以下特点和优势:
    - 紧凑设计:占用空间小,便于嵌入小型设备中。
    - 高效能:在2400-2500 MHz频段内提供超过50%的效率和1 dBi的增益。
    - 高可靠性:可承受高达2 W的功率,保证长期稳定的通信性能。
    - 定制配置:可以根据客户的具体需求进行定制,以适应不同的应用环境。

    应用案例和使用建议


    应用案例
    - 智能电视:作为内置天线使用,提高信号接收稳定性。
    - 安全系统:在无线安全设备中提升通信可靠性和覆盖范围。
    - 交通工具:用于车内的无线通讯模块,增强信号质量。
    使用建议
    - 在安装过程中,确保天线与PCB之间的连接良好,避免接触不良影响信号传输。
    - 注意工作温度范围限制,防止过热或过冷环境对天线性能的影响。

    兼容性和支持


    FPC 2.4G天线支持U.FL和W.FL连接器,可以方便地与市面上主流的射频模块兼容。Pulse Electronics公司提供全面的技术支持和售后服务,如有任何问题可随时联系官方技术支持团队。

    常见问题与解决方案


    1. 问题:信号强度不稳定。
    - 解决方案:检查天线与PCB之间的焊接点是否牢固,重新焊接以确保良好连接。
    2. 问题:无法正常通信。
    - 解决方案:确认工作环境温度在允许范围内,如果在极端环境下,考虑加装温控装置以保持适宜的工作温度。
    3. 问题:天线出现损坏。
    - 解决方案:请按照制造商指南正确操作和维护天线,若损坏严重请联系售后服务中心进行更换。

    总结和推荐


    FPC 2.4G天线凭借其高效的通信性能、可靠的结构设计和广泛的适用范围,在众多无线通信设备中表现出色。其紧凑的设计使其成为理想的选择,尤其是在空间有限的应用环境中。对于寻求高性能、可靠且易于集成的无线通信解决方案的用户而言,强烈推荐使用此款天线。

W3921B0100参数

参数
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 1dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 100μm(高度)
安装方式 黏合安装
包装方式 散装

W3921B0100厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3921B0100数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3921B0100 W3921B0100数据手册

W3921B0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.2594
10+ ¥ 12.0434
25+ ¥ 12.0434
50+ ¥ 10.7909
100+ ¥ 10.5982
500+ ¥ 10.5982
库存: 271
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.25
