WA700/2700SMA

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2.5dB,3.5dB 50Ω SMA(DO-214AC) 直接安装,贴片安装
供应商型号: N-WA700/2700SMA
供应商: 云汉优选
标准整包数: 1

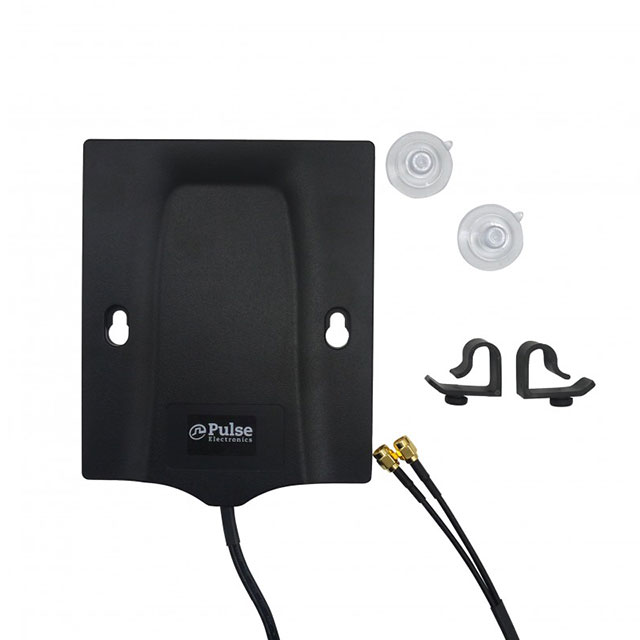

PULSE ELECTRONICS 天线 WA700/2700SMA

WA700/2700SMA概述

    # Pulse Electronics Omnidirectional Wireless LTE/MIMO Antenna (WA700/2700)

    产品简介


    Pulse Electronics公司推出的WA700/2700是一款高性能的全向无线LTE/MIMO天线。该产品适用于多种应用领域,如笔记本电脑连接、LTE接入点及路由器等。WA700/2700天线的工作频率范围广,覆盖了从700 MHz到2700 MHz的多个频段,可广泛应用于通信和移动数据领域。

    技术参数


    机械规格
    - 防护材料:PC/ABS
    - 颜色:黑色
    - 重量:4.2盎司 / 131.5克
    - 尺寸:5.85 x 5 x 0.2英寸 / 149 x 127 x 5.1毫米
    环境规格
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    电气规格
    - 工作频率:700-960 MHz / 1710-1990 MHz / 2110-2170 MHz / 2500-2700 MHz
    - 标称阻抗:50 Ω
    - VSWR:2.5:1
    - 增益(平均值):
    - 700-960 MHz:2.5 dBi
    - 1710-2700 MHz:3.5 dBi
    - 效率:
    - 700-960 MHz:60%
    - 1710-2700 MHz:70%
    - MIMO元素间的相关系数:
    - 700-960 MHz:<0.4 dB
    - 1710-1990 MHz:<0.3 dB
    - 2500-2700 MHz:<0.2 dB
    - 隔离度:9 dB
    - 极化方式:线性
    - 功率等级:2 W

    产品特点和优势


    独特功能和优势
    - MIMO天线配置:能够提供更高的传输速率和更强的信号稳定性。
    - 多频段支持:涵盖广泛的频段,适用于多种通信需求。
    - 高效率:在多个频段内保持高效的信号接收能力。
    - 易于安装:可通过提供的夹子或强力吸盘安装在笔记本电脑屏幕或窗户上。
    - 兼容性良好:标准连接器为SMA Male,且可根据需要提供其他类型的连接器和电缆长度。

    应用案例和使用建议


    实际应用场景
    - 笔记本电脑LTE连接
    - LTE接入点和路由器
    - LTE配件
    使用建议
    - 确保天线安装位置远离可能影响信号的物体,如金属构件或高密度障碍物。
    - 选择合适的安装位置,确保天线完全暴露于外部环境中,以获得最佳的信号效果。
    - 对于长期使用的场合,建议定期检查天线及其附件的状态,确保其正常工作。

    兼容性和支持


    兼容性
    - WA700/2700系列天线标准配置为SMA Male连接器,可以与市场上多数具有相应接口的设备兼容。
    - 可根据客户需求定制不同的连接器类型和电缆长度。
    支持和服务
    - Pulse Electronics提供专业的技术支持和售后服务,确保用户在使用过程中遇到问题时能及时得到解决。
    - 如需替换零件,例如夹子或吸盘,可通过订购相应的备件进行更换。

    常见问题与解决方案


    1. 问题:天线连接不上设备怎么办?
    - 解决办法:检查连接器类型是否匹配,并确认安装步骤正确无误。
    2. 问题:信号强度不佳怎么办?
    - 解决办法:调整天线的位置,确保其完全暴露于外部环境中,并远离干扰源。
    3. 问题:天线在极端温度下无法工作怎么办?
    - 解决办法:确保天线在制造商规定的温度范围内操作,避免超出规定范围导致损坏。

    总结和推荐


    综合评估
    WA700/2700天线凭借其卓越的性能和广泛应用性,在移动通信和无线网络领域展现出显著的优势。其高效的工作能力和灵活的安装方式使其成为一款值得信赖的产品。
    推荐使用
    基于其出色的性能和广泛的应用场景,我们强烈推荐WA700/2700天线作为您的通信设备的理想选择。无论是在家庭、办公还是工业环境中,这款天线都能为您带来稳定可靠的无线连接体验。

WA700/2700SMA参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 2.5dB,3.5dB
最大电压驻波比 -
带宽 -
通用封装 SMA(DO-214AC)
安装方式 直接安装,贴片安装
包装方式 散装

WA700/2700SMA厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
