W3095

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 3.5dB 1.2 50Ω 1.575GHz,1.602GHz,2.4GHz,5.4GHz 焊接安装,贴片安装 10mm*3.2mm*1.5mm
供应商型号: ET-4218560
供应商: 海外现货
标准整包数: 1

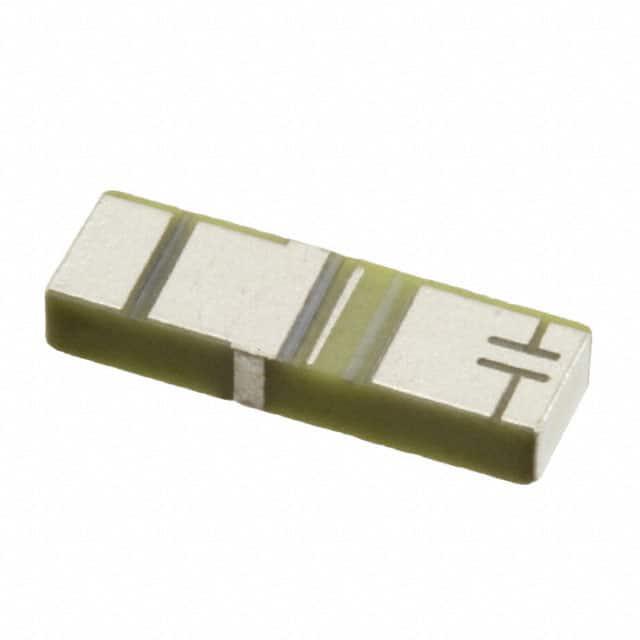

PULSE ELECTRONICS 天线 W3095

W3095概述


    产品简介


    GNSS-DUAL WIFI-DSRC 天线 (W3095)是一款集成化天线解决方案,适用于陶瓷芯片封装。它集成了三种频段的天线:GNSS(包括GPS/GLONASS)、Dual Wi-Fi和DSRC。这款天线的主要功能是在有限的板上空间内提供多频段接收能力,特别适用于移动导航设备。
    主要功能:
    - 集成GNSS、Dual Wi-Fi和DSRC频段。
    - 支持1575-1610 MHz (GPS/GLONASS)、2400-2485/4900-5850 MHz (Wi-Fi) 和5850-5925 MHz (DSRC)。
    - 尺寸紧凑,仅为10 x 3.2 x 1.5mm。
    - 兼容表面贴装工艺 (SMD)。
    应用领域:
    - 移动导航设备
    - 无线通信设备
    - 智能交通系统

    技术参数


    电气规格:
    - 端口1频率范围:1.575-1.610 GHz
    - 端口2频率范围:2.4-2.485 GHz / 4.9-5.925 GHz
    - 正常阻抗:50 Ohm
    - VSWR(电压驻波比):端口1<2.5:1;端口2低频带<2:1,高频带<2.8:1
    - 效率(典型值):端口1 60%,端口2 80%/50%
    - 峰值增益:端口1 1.5 dBi,端口2 2.5/3.5 dBi
    - 隔离度(最小值):在1.575-1.610 GHz时为22 dB;在2.4-2.485 GHz时为20 dB;在4.9-5.925 GHz时为22 dB
    机械规格:
    - 基材:陶瓷
    - 表面处理:银镀层
    - 重量:0.24克
    - 操作温度范围:-30°C至+80°C
    - 尺寸:10 x 3.2 x 1.5mm (L x W x H)
    环境规格:
    - 符合RoHS标准
    - 使用无铅材料,兼容无铅焊接
    - 包装:带卷装盘

    产品特点和优势


    1. 紧凑设计:结合了GNSS、Dual Wi-Fi和DSRC三种功能于一个陶瓷芯片上,实现了极小的空间占用。
    2. 高效率:端口2的高效能达到80%,确保信号接收更稳定。
    3. 良好的隔离度:有效避免了不同频段之间的干扰。
    4. 兼容性:完全符合SMD标准,便于装配和维修。
    5. 广泛的应用:不仅限于导航设备,还能用于无线通信和智能交通系统。

    应用案例和使用建议


    应用案例:
    这款天线被广泛应用于车载导航系统,确保了车辆能够接收多个频段的信息。此外,也适用于智能家居和物联网设备,提供无缝的连接体验。
    使用建议:
    - 确保正确的PCB布局以实现最佳性能。特别是在高频部分(例如5GHz Wi-Fi),适当的布局对于保持高效率至关重要。
    - 在安装时注意不要让天线与其他金属部件接触,以免影响信号质量。
    - 根据手册提供的匹配电路图进行PCB设计,以优化性能。

    兼容性和支持


    兼容性:
    W3095系列陶瓷芯片天线与多种无线通信设备兼容,适用于需要多频段覆盖的应用场景。
    支持:
    如需进一步技术支持或获取更多文档,请联系 Pulse Electronics, Inc. 的客户服务部门。

    常见问题与解决方案


    1. 问题:信号接收不稳定
    - 解决方案:检查PCB布局是否正确,特别是匹配网络部分。如果有必要,可参考手册中提供的推荐布局。
    2. 问题:温度范围内的性能变化
    - 解决方案:确保操作温度在指定范围内(-30°C至+80°C),并根据手册建议进行散热处理。
    3. 问题:无法识别连接
    - 解决方案:检查所有连接是否正确且牢固,确保所有焊点无虚焊或短路现象。

    总结和推荐


    总结:
    W3095 系列陶瓷芯片天线通过集成三种不同的频段,在小尺寸空间内实现了高效的信号传输,适合移动导航设备和其他无线通信应用。其高效率、优秀的隔离度和紧凑的设计使其在市场上具有很强的竞争力。
    推荐:
    鉴于其出色的性能和广泛应用领域,我们强烈推荐这款天线给那些寻求高效、多功能天线解决方案的用户。无论是工业级还是消费电子市场,W3095 都是一个值得信赖的选择。

W3095参数

参数
天线类型 -
中心频率 1.575GHz,1.602GHz,2.4GHz,5.4GHz
支持协议 -
典型天线增益 3.5dB
最大电压驻波比 1.2
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 10mm*3.2mm*1.5mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

W3095厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3095数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3095 W3095数据手册

W3095封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9519 ¥ 24.7962
10+ $ 2.0754 ¥ 17.4332
50+ $ 1.7604 ¥ 14.7874
100+ $ 1.5824 ¥ 13.2918
200+ $ 1.4681 ¥ 12.3318
450+ $ 1.3555 ¥ 11.3865
2250+ $ 1.0551 ¥ 8.8626
4500+ $ 1.0343 ¥ 8.6882
库存: 421
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.79
