首页  >  产品百科  >  W3544B

W3544B

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: -1.5dB,-1.1dB,-1.1dB,-1.5dB 50Ω 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz PCB天线 SMD 焊接安装,贴片安装 26mm*7.65mm*3mm
供应商型号: 3861105
供应商: 海外现货
标准整包数: 1

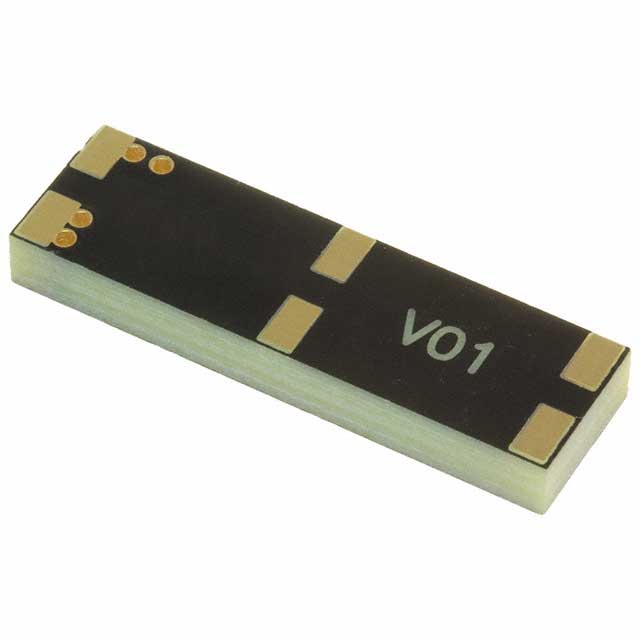

PULSE ELECTRONICS 天线 W3544B

W3544B概述

    GSM/3G Penta Band Hybrid PCB Antenna — W3544A/B 技术概述

    1. 产品简介


    Pulse Electronics 推出的小型混合表面贴装(Pick-and-Place)W3544X 系列 GSM/3G 天线是面向新一代通信设备的理想选择。该系列天线通过6个表面贴装点与PCB连接,适合自动化的SMD放置工艺。型号W3544A适用于角落安装,而W3544B则适用于窄PCB端部安装。这两款天线覆盖频率范围为824-960 MHz 和 1710-2170 MHz,具有紧凑的尺寸和高效率的特点。

    2. 技术参数


    - 重量: 0.04盎司 / 1.11克
    - 尺寸: 9.65 x 26 x 3毫米
    - 频率范围: 824-960 MHz 和 1710-2170 MHz
    - 额定阻抗: 50欧姆
    - 增益: 频段1为-1.9 dB(65%效率),频段2为-1.3 dB(74%效率),频段3为-1.3 dB(74%效率),频段4为-1.66 dB(68%效率)
    - 驻波比 (VSWR): 频段1为-4.1 dB,频段2为-4.6 dB,频段3为-16.3 dB,频段4为-12.3 dB
    - 工作温度范围: -45°C 至 +85°C
    - 储存温度范围: -45°C 至 +85°C
    - 环保标准: RoHS 兼容

    3. 产品特点和优势


    - 多功能性: 支持多种频段,适用于广泛的 GSM/3G 应用。
    - 高效率: 在所有指定频段提供超过50%的效率。
    - 小型化设计: 体积小巧,节省空间,便于集成到各种设备中。
    - 可靠性和耐用性: 严格的温度和环境测试,确保在苛刻条件下也能稳定工作。

    4. 应用案例和使用建议


    这些天线广泛应用于以下场景:
    - GSM/3G 路由器
    - 微型基站调制解调器
    - 工业无线机器对机器通信
    - 智能电网设备
    - 移动热点
    使用建议:
    - 确保安装时PCB板下有足够空间供天线辐射,以保证其性能。
    - 根据实际使用情况选择合适型号,如W3544A适合角落安装,W3544B适合窄PCB端部安装。

    5. 兼容性和支持


    W3544A/B 天线可与其他标准 SMD 元件兼容,且与多种主板设计方案兼容。Pulse Electronics 提供全面的技术支持和售后服务,确保客户可以顺利集成并使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线增益不足 | 检查安装是否符合手册要求,确保天线下方有足够的空间进行辐射 |
    | 工作温度超出范围 | 检查产品的工作温度范围,确认环境温度是否适宜 |

    7. 总结和推荐


    综上所述,Pulse Electronics 的 W3544A/B GSM/3G Penta Band Hybrid PCB Antenna 是一款高效、紧凑且多用途的产品,适合多种工业和商业应用场景。其卓越的电气性能和可靠的环境适应能力使其在市场上具备显著的竞争优势。强烈推荐给需要高性能 GSM/3G 天线解决方案的用户。

W3544B参数

参数
阻抗 50Ω
额定功率 -
天线类型 PCB天线
中心频率 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz
支持协议 -
典型天线增益 -1.5dB,-1.1dB,-1.1dB,-1.5dB
最大电压驻波比 -
带宽 -
长*宽*高 26mm*7.65mm*3mm
通用封装 SMD
安装方式 焊接安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

W3544B厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3544B数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3544B W3544B数据手册

W3544B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.0914
10+ ¥ 11.0569
25+ ¥ 11.0569
50+ ¥ 9.907
100+ ¥ 9.7301
500+ ¥ 9.7301
库存: 1524
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.09
