W1063

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 3dB 2.5 50Ω 900MHz 外部安装 198.6mm(长度)
供应商型号: W1063
供应商: Master
标准整包数: 20

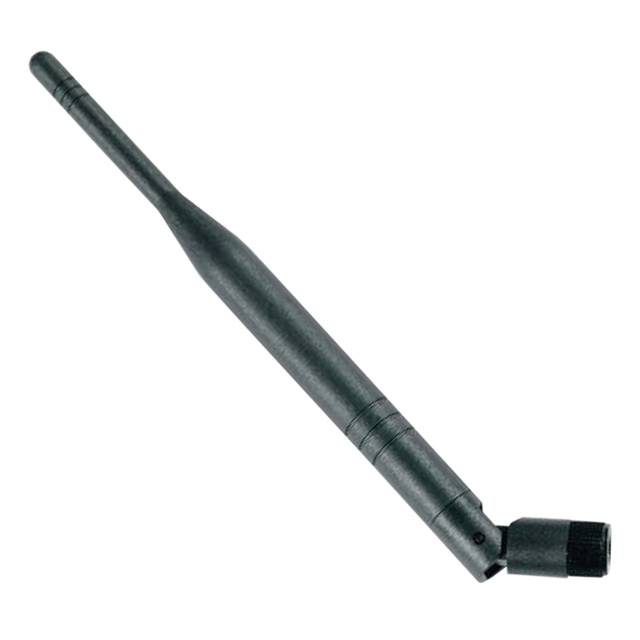

PULSE ELECTRONICS 天线 W1063

W1063概述


    产品简介


    Pulse Electronics的W1063和W1063M天线属于“Stick Antenna”系列,是一款868-928MHz频率范围内的旋转式偶极子天线。这类天线广泛应用于各种物联网(IoT)设备、安全系统、传感器和监控装置。它们特别适合室内使用,具备良好的频率覆盖能力和稳定的性能表现。

    技术参数


    - 频率范围:868-928 MHz
    - 标称阻抗:50 Ω
    - 驻波比(VSWR):最大2
    - 辐射模式:全向
    - 增益:1 dBi
    - 效率:70%
    - 功率承受能力:1 W
    - 总体长度:195 ± 2 mm
    - 重量:23.5 g
    - 颜色/材料:黑色
    - 连接器类型:
    - W1063:RP-SMA公头
    - W1063M:SMA公头
    - IP等级:IP20,适用于室内使用
    - 工作温度:-20°C至+65°C
    - 存储温度:-30°C至+75°C

    产品特点和优势


    这款天线具备以下优势:
    1. 宽频带覆盖:覆盖868-928 MHz的频段,能够适应多种无线通信标准。
    2. 高效率:效率高达70%,确保信号传输质量。
    3. 简易安装:采用标准化的连接器设计(如RP-SMA和SMA),方便安装和更换。
    4. 环境适应性强:能够在广泛的温度范围内正常工作,适应不同环境需求。
    5. 符合RoHS标准:环保设计,无有害物质,适用于各种法规严格的场合。

    应用案例和使用建议


    应用案例
    W1063和W1063M天线可以广泛应用于工业物联网(IIoT)、智能家居系统、医疗设备监控等领域。例如,在智能家居中,这类天线可用于智能门锁、智能插座等设备的信号传输,确保稳定可靠的通信效果。
    使用建议
    1. 环境考虑:由于是为室内使用设计的,建议在安装时避免直接暴露在阳光直射或极端温度环境下。
    2. 干扰规避:考虑到可能存在的同频干扰,建议选择信号较为纯净的区域安装天线。
    3. 优化布线:为了获得最佳的传输效果,尽量减少信号线的弯曲和过长,以减少信号衰减。

    兼容性和支持


    这些天线具有良好的兼容性,与市面上多数标准的无线模块接口相匹配。Pulse Electronics提供全面的技术支持,包括安装指南、技术咨询和售后服务,帮助客户顺利部署并优化系统性能。

    常见问题与解决方案


    1. 问题:信号强度弱。
    - 解决方案:检查周围是否有金属物体遮挡,或者尝试调整天线的安装位置和角度。

    2. 问题:无法接收到信号。
    - 解决方案:确认无线设备是否正确配置了正确的频率和阻抗设置。

    3. 问题:连接不稳定。
    - 解决方案:检查连接器是否牢固连接,确保无接触不良情况。

    总结和推荐


    综上所述,Pulse Electronics的W1063和W1063M天线具备高效率、宽频带覆盖、良好的环境适应性和易于安装的特点,非常适合应用于各种无线通信系统中。通过上述分析可以看出,这些天线在设计和制造方面经过严格的质量控制,保证了其在实际应用中的稳定性和可靠性。因此,我们强烈推荐使用Pulse Electronics的W1063和W1063M天线来构建高效、可靠且经济的无线通信系统。

W1063参数

参数
额定功率 -
天线类型 -
中心频率 900MHz
支持协议 -
典型天线增益 3dB
最大电压驻波比 2.5
带宽 -
阻抗 50Ω
长*宽*高 198.6mm(长度)
安装方式 外部安装
包装方式 散装

W1063厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W1063数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W1063 W1063数据手册

W1063封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 4.0439 ¥ 33.6234
60+ $ 3.9131 ¥ 32.5358
100+ $ 3.7932 ¥ 31.5389
260+ $ 3.657 ¥ 30.3904
500+ $ 3.5976 ¥ 29.4604
1000+ $ 3.587 ¥ 29.374
2500+ $ 3.5659 ¥ 29.2012
5000+ $ 3.5659 ¥ 29.2012
库存: 4300
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 672.46
